✔ 안내
차량에 장착된 엑츄에이터를 강제 구동 및 정지시키고, 센서데이터의 변화를 통해 정상 동작 여부를 확인하는 기능입니다.
→ 진입경로 : 메뉴 목록의 기본진단 > 강제구동 선택 / 센서데이터 내 강제구동 버튼 선택

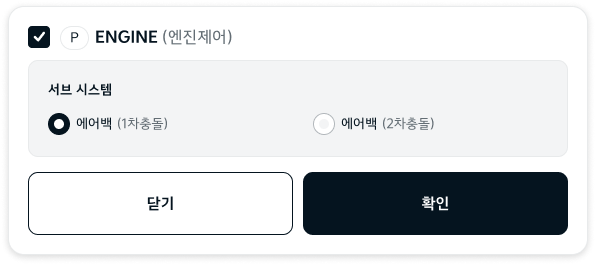

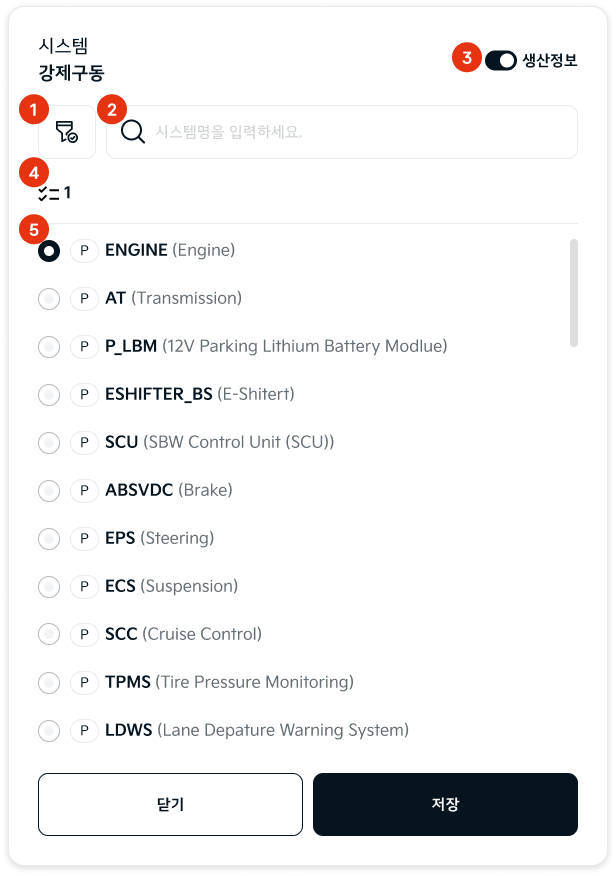

1. 시스템 선택
강제구동을 수행할 단일 시스템을 선택합니다.
| 구분 | 항목 | 내용 |
|---|---|---|
| 1 | 시스템 구분 필터 | 선택 시 파워트레인, 샤시, 바디, 멀티미디어 항목을 선택 및 선택 해제 할 수 있습니다. - 선택 내용에 따라 하단 시스템 목록이 필터링되어 표출됩니다. - 선택한 시스템이 필터링 되어 목록에 표출되지 않더라도 선택한 내용은 유지됩니다. |
| 2 | 검색 영역 | 키워드로 시스템을 검색할 수 있는 기능입니다. |
| 3 | 생산정보 ON/OFF | 선택 차종의 생산정보를 참조하여 장착된 시스템 목록을 출력합니다. 생산정보를 참조할 수 없는 경우에는 OFF 된 상태로 표출됩니다. |
| 4 | 선택 개수 표현 | 시스템 목록에서 선택한 시스템 개수를 표출합니다. |
| 5 | 시스템 목록 | 시스템 목록을 표출하며, 각 항목을 선택 할 수 있습니다. |

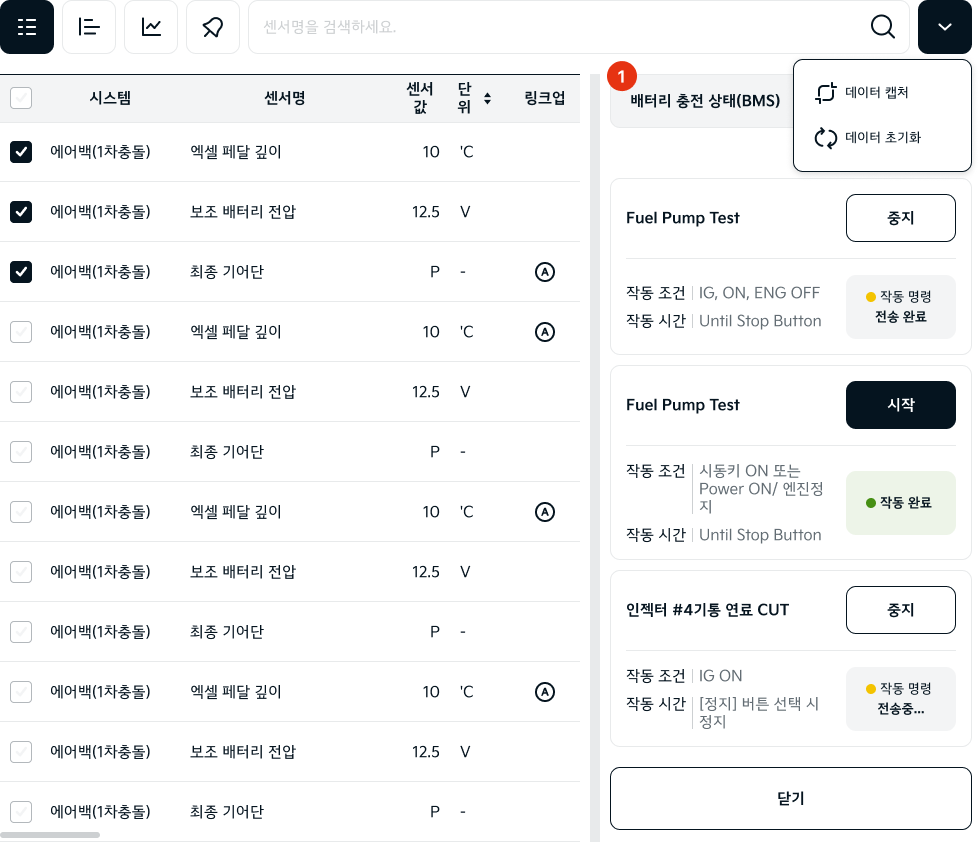

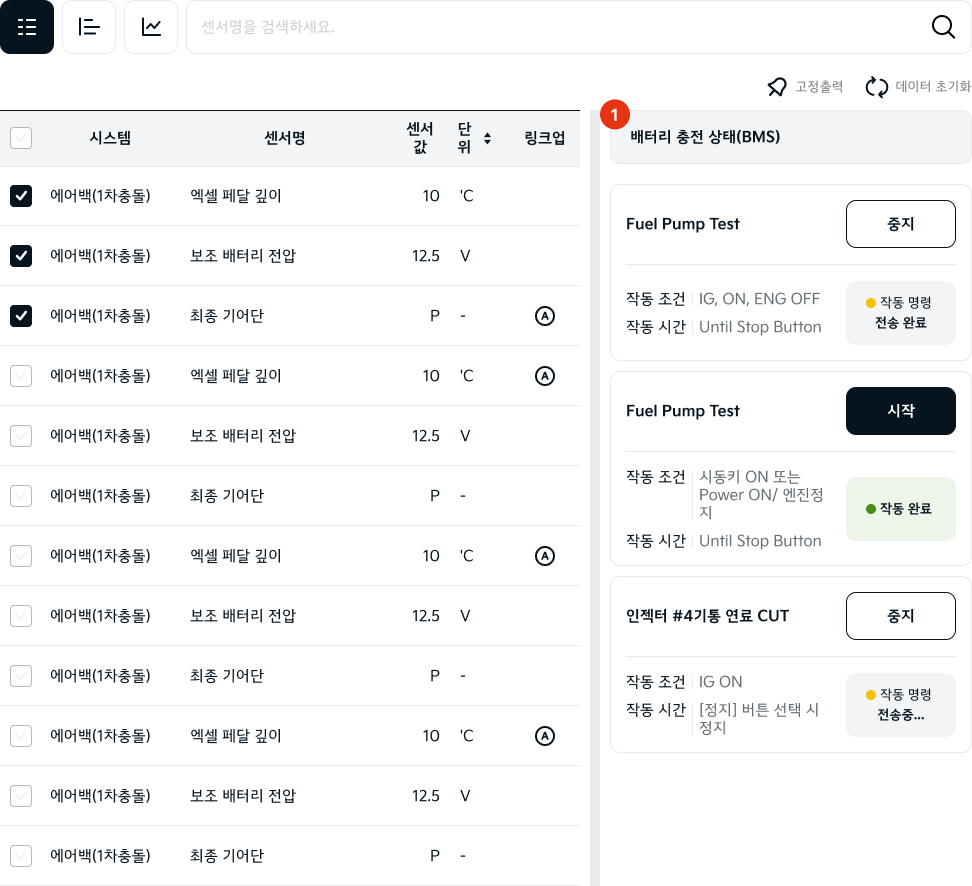

2. 분할화면 표출
강제구동 여부와 센서데이터를 함께 확인하여 정상 동작 여부를 판단해야 하므로,
화면을 분할하여 센서 목록과 강제구동 목록을 함께 표현합니다.
PC의 경우 듀얼모드를 통해 우측에 강제구동 내용을 표출하고, Tablet / Mobile의 경우 바텀시트를 통해 하단에 강제구동 내용을 표출합니다.
| 구분 | 항목 | 내용 |
|---|---|---|
| 1 | 강제구동 영역 | 구동항목명, 작동조건, 작동시간 정보를 표출합니다. 시작 버튼 선택 시 작동명령을 전송하며 중지 버튼으로 변경됩니다. -한 번에 하나의 항목만 수행 가능합니다. -특정 항목을 수행 중에 다른 항목을 시작할 경우 이전 항목이 중지 처리되며, 시작 버튼으로 변경됩니다. |
