6-6. ECU 업그레이드

✔ 안내

차량제조사에서 필요에 따라 시행하는 이슈 사항에 대해 차량의 제어기의 문제 및 성능을 수정 및 향상하는 기능입니다.
→ 진입경로 : 메뉴 목록의 기본진단 > ECU 업그레이드

1. 주요 특징

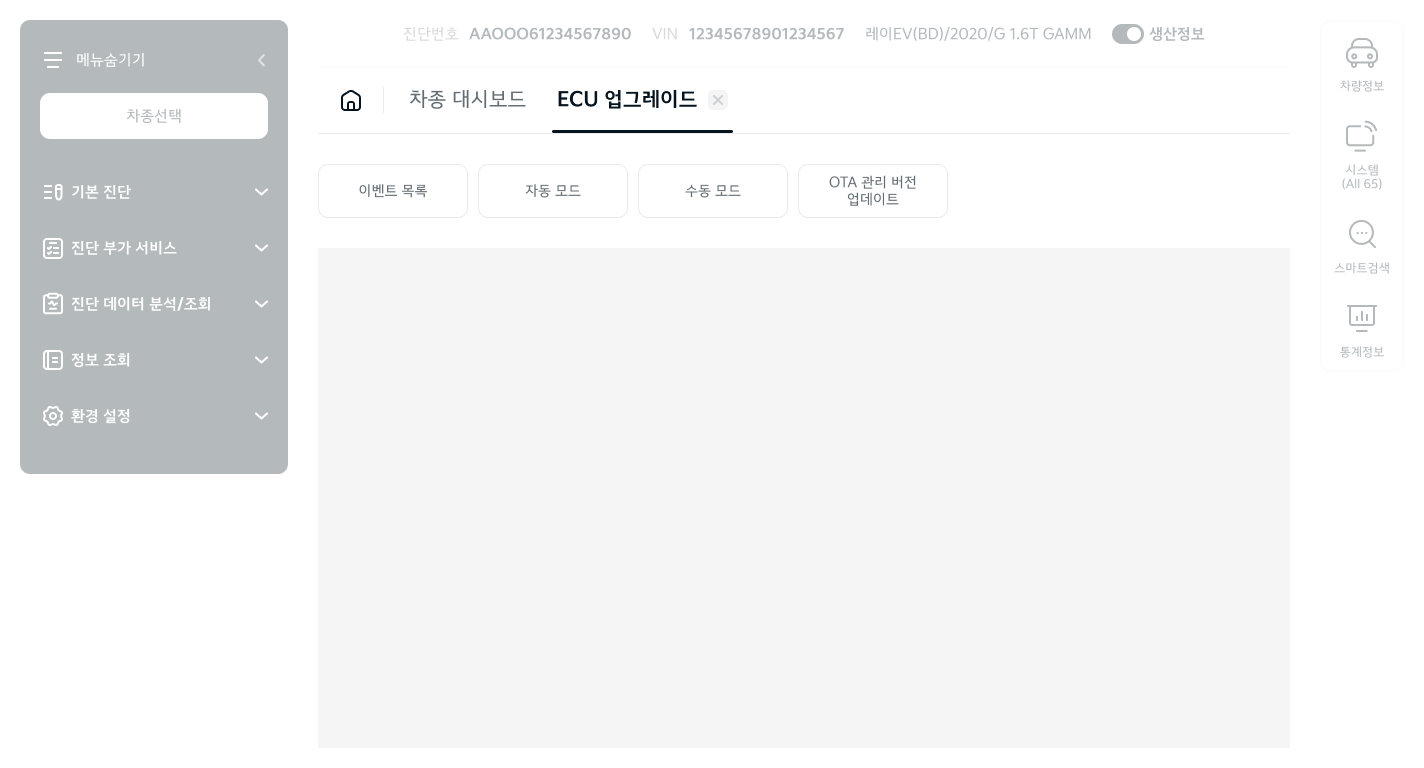

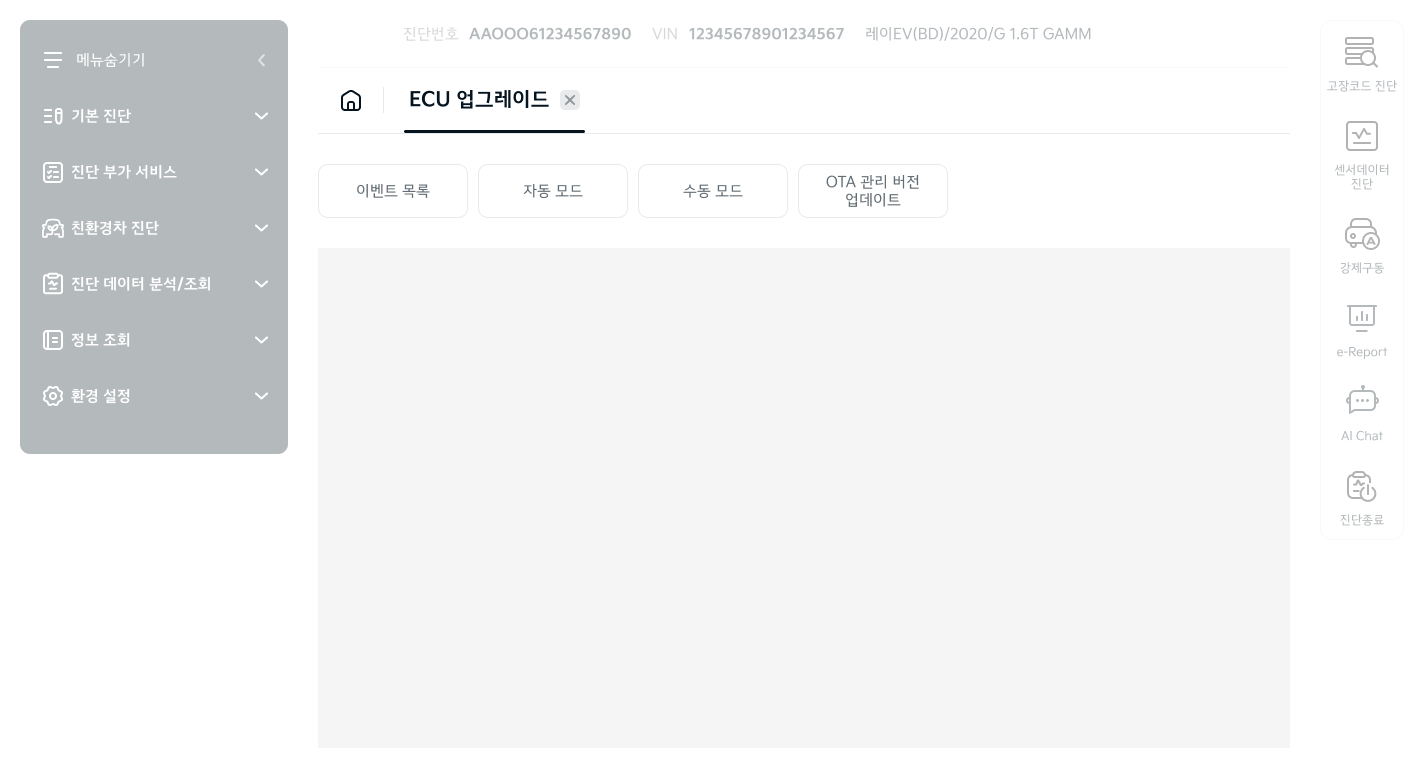

ECU 업그레이드는 상단 탭을 통해 이벤트 목록, 자동모드, 수동모드를 나누어 제공합니다.
사용자는 각자의 목적에 따라 이벤트 목록 조회와 업그레이드 수행을 진행할 수 있습니다.

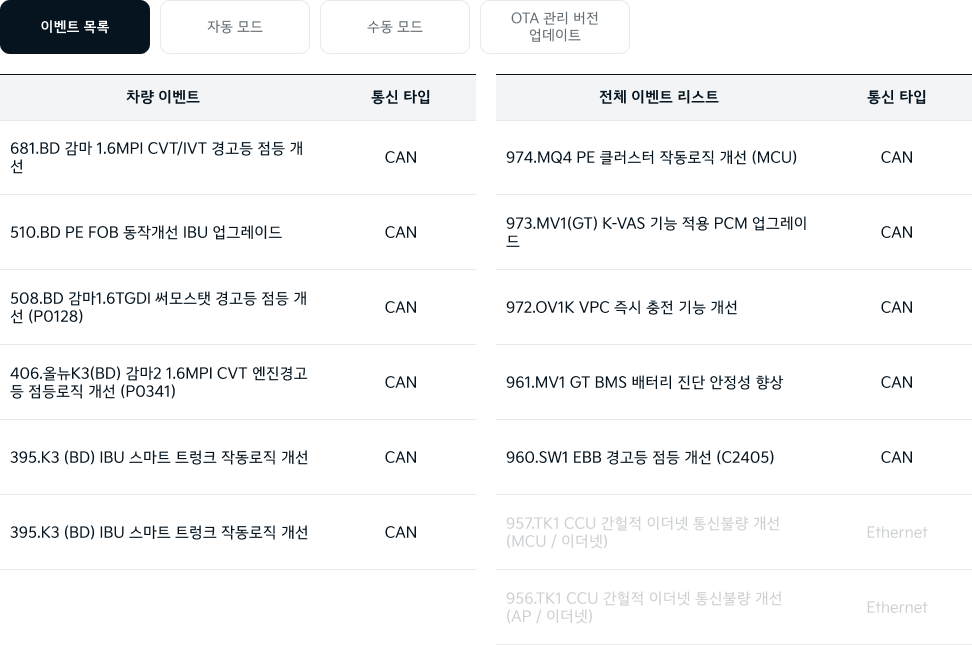

2. 이벤트 목록

선택 차종의 이벤트 리스트와 전체 이벤트 리스트를 나누어 표출합니다.
VCI3 Cloud 모듈에서는 CAN 통신기반의 이벤트 리스트를 지원하며, 현재는 SUMS 패키지 이벤트만 지원합니다.

※추후 일반 CAN 이벤트 지원 예정

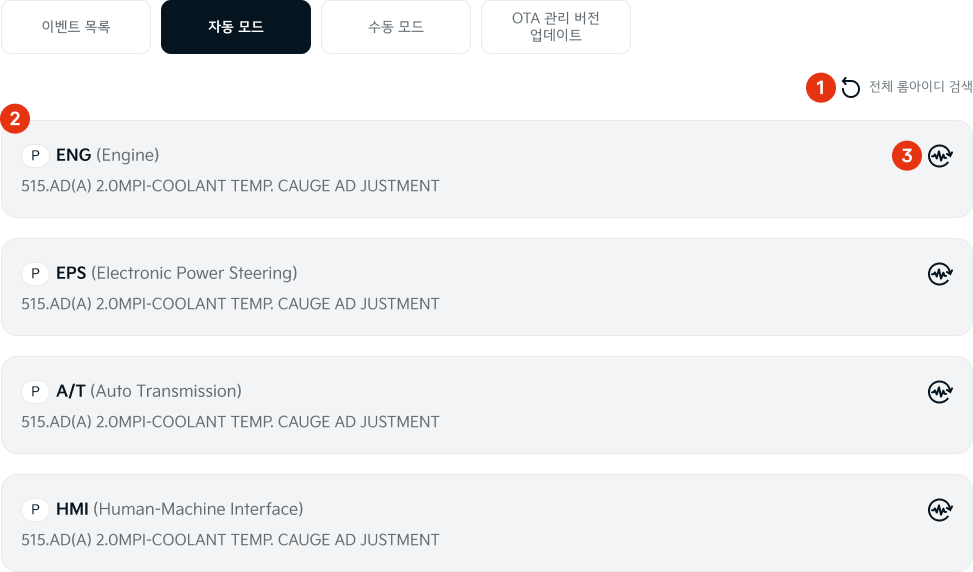

3. ECU 업그레이드 자동모드

차량과 통신하여 선택 차종에 해당하는 ECU 업그레이드 이벤트를 자동 검색 후 롬아이디를 확인합니다.
사용자가 잘못된 ECU 업그레이드를 수행할 확률을 줄일 수 있습니다.


⚠️자동모드 수행 시 주의

자동모드 실패시, 수동모드에서 재 업그레이드를 진행해야 합니다.
자동모드에서 실패했을 경우, IG를 10초 동안 OFF 후, 다시 ON하여 수동모드로 재 업그레이드를 진행하여 주십시오.


(1) 시스템 목록

구분	항목	내용
1	전체 롬아이디 검색	선택 시 표출된 시스템 기반의 ECU 업그레이드 이벤트 및 롬아이디를 일괄 검색합니다.
2	시스템 목록	ECU 업그레이드 이벤트가 존재하는 시스템 목록입니다. 시스템 구분, 시스템 약어, 시스템 명칭을 표현하며, 롬아이디 확인 상태에 따른 안내 문구가 표출됩니다. 롬아이디 검색 후 해당하는 ECU 업그레이드 이벤트 목록이 표출되며, 업데이트 아이콘을 선택해 업그레이드 수행이 가능합니다.
3	개별 롬아이디 검색	선택 시 해당하는 이벤트만 롬아이디를 검색 및 확인할 수 있습니다.  전체 롬아이디 목록 검색이 실패했을 경우 해당 버튼을 통해 재수행 할 수 있습니다.

(2) ECU 업그레이드 수행

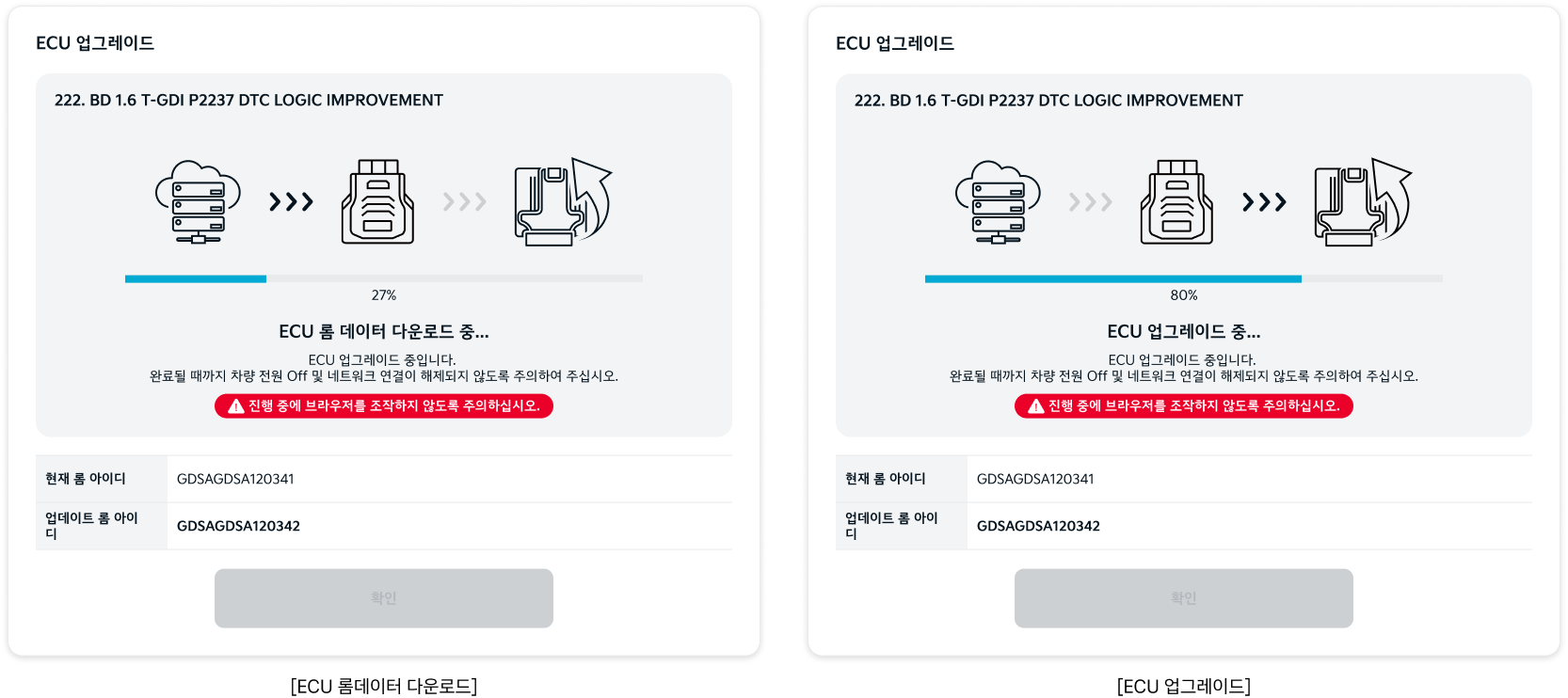

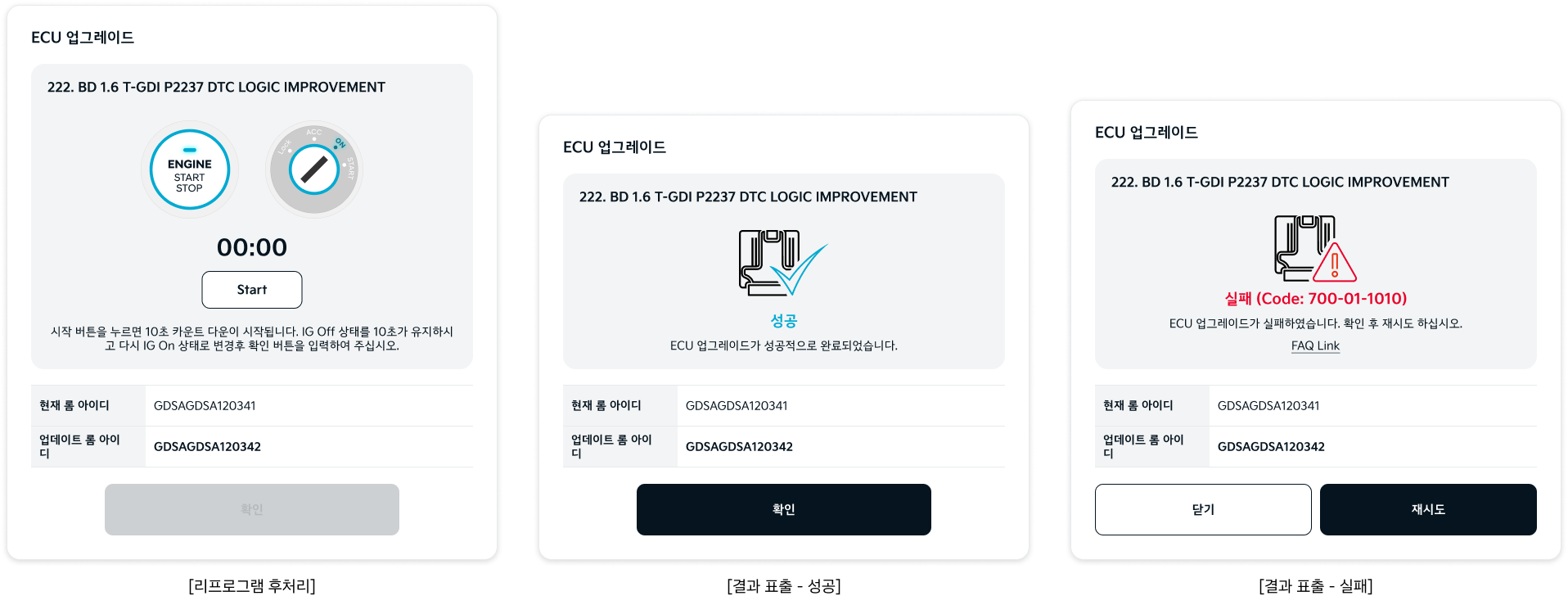

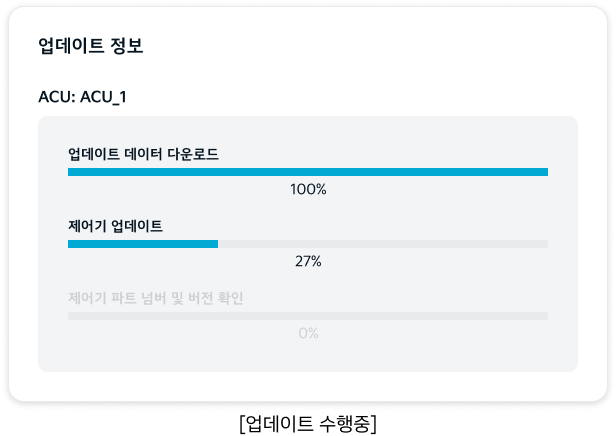

ECU 업그레이드 자동모드는 ECU 롬데이터 다운로드, ECU 업그레이드, 리프로그램 후처리, 결과 표출 순서로 수행됩니다.
이벤트명, 현재 / 업데이트 롬아이디와 함께 안내문구가 표출됩니다.

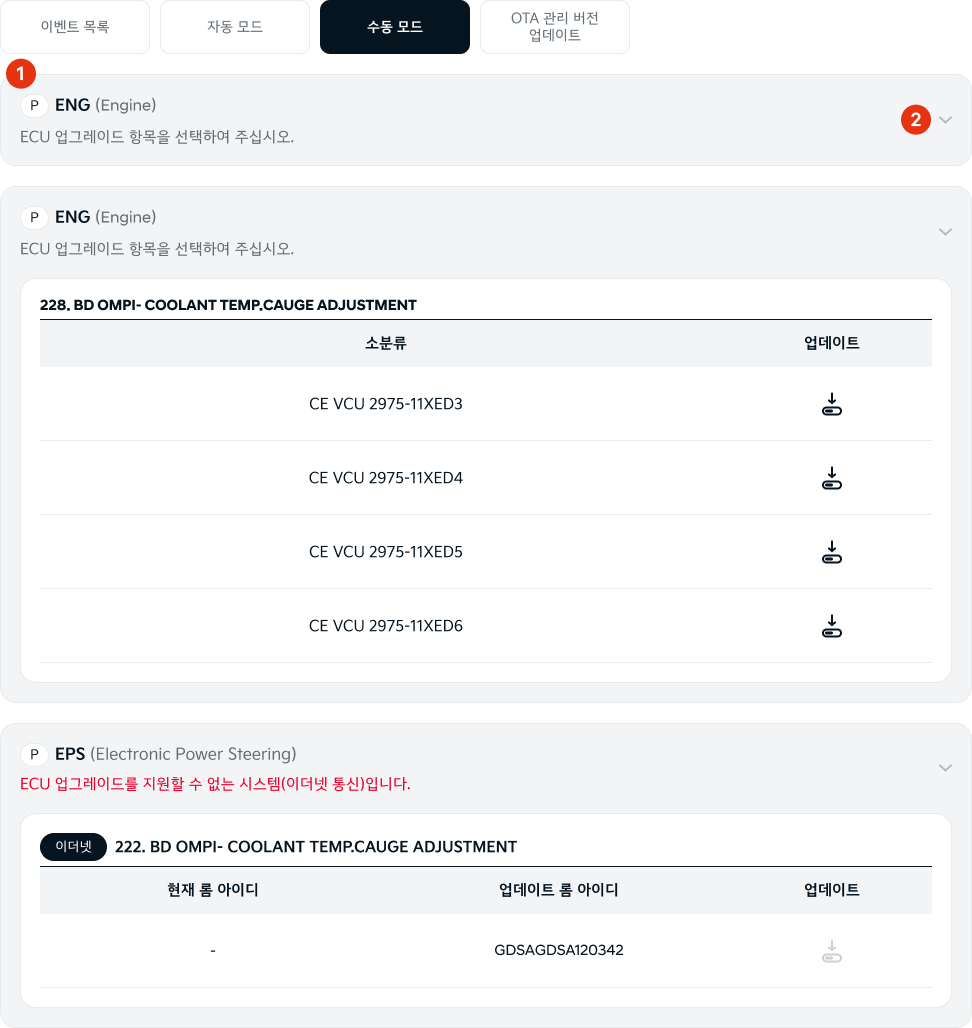

4. ECU 업그레이드 수동모드

수동모드는 자동모드를 실패하거나, 또는 목적에 의해 대체 업그레이드를 진행하는데 사용됩니다.
기능 진입 시 선택한 시스템에 대해 모든 이벤트를 표시하며, 현재 롬 아이디와 관계 없이 강제로 ECU 업그레이드를 진행합니다.

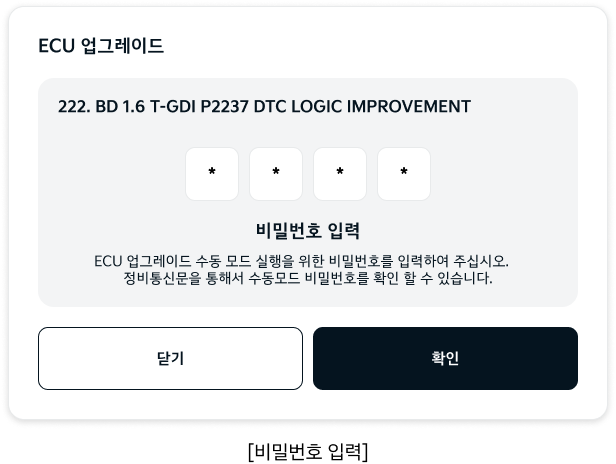

사용자의 의도에 맞게 ECU 업그레이드 이벤트를 선택한 뒤 비밀번호 입력을 진행합니다.

⚠️수동모드 수행 시 주의

선택된 이벤트와 제어기의 사양이 일치하지 않을 경우, ECU가 손상될 수 있습니다.

(1) 시스템 목록

(2) ECU 업그레이드 수행

ECU 업그레이드 수동모드는 비밀번호 입력, ECU 롬데이터 다운로드, ECU 업그레이드, 리프로그램 후처리, 결과 표출 순서로 수행됩니다.
