GBS-201 (무선내시경) 사용자 매뉴얼



3. 장비 연결 과정

진단 장비를 연결하는 과정은 단계별로 진행됩니다.
아래 절차를 따르면 안정적으로 장비를 연결할 수 있습니다.



무선 내시경은 와이파이를 통한 무선 연결 기능과 USB를 통한 유선 연결 기능을 모두 지원합니다.



◼ 무선 연결

  케이블 없이 태블릿과 내시경 본체를 연결하여 편리한 이동성과 휴대성을 강조하여 다양한 현장에서
  효율적 사용 할 수 있는 기능을 제공합니다.

     1) 장비 전원 켜기

       시작 단계 : 장비 연결을 시작하기 위해 먼저 전원을 켭니다.

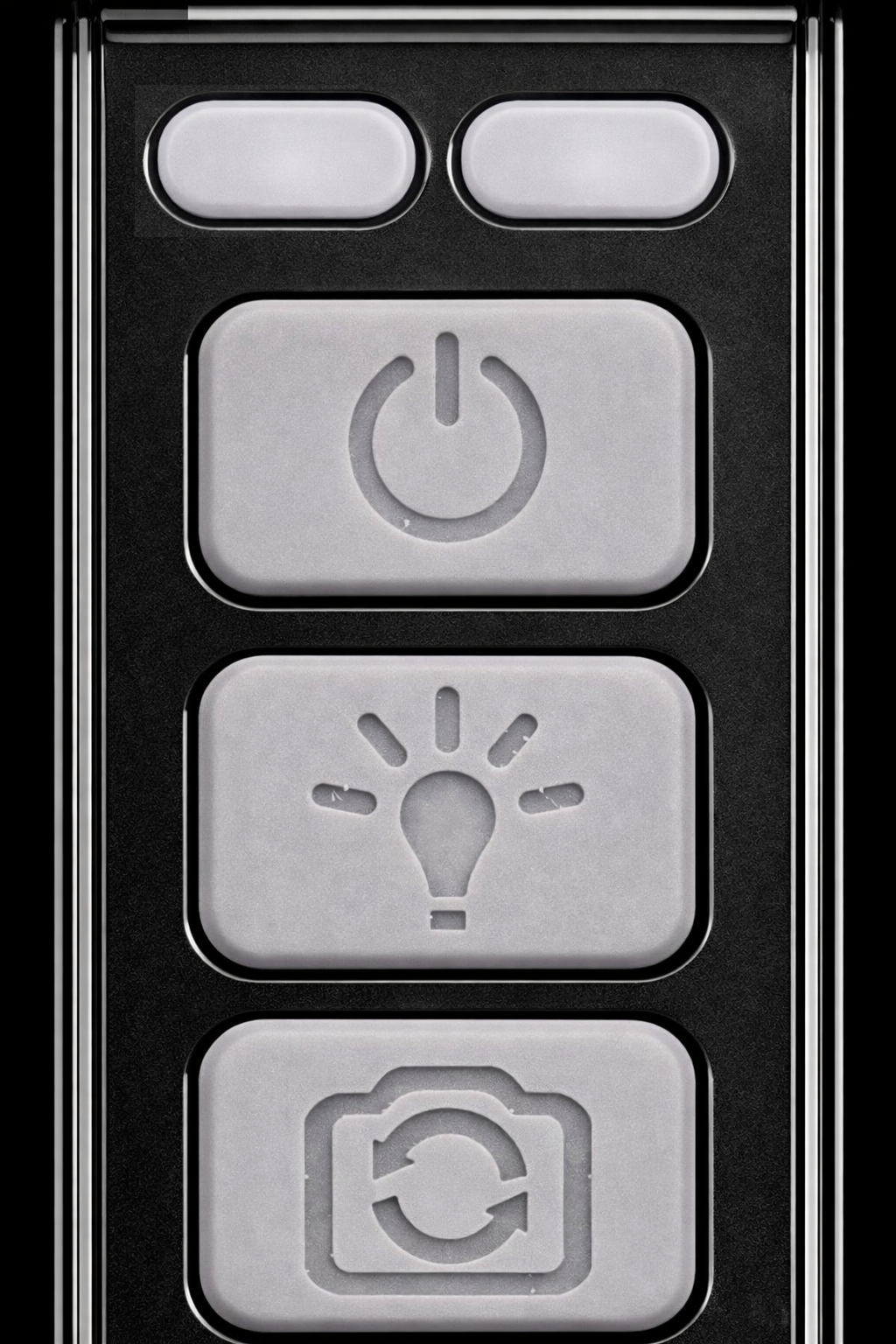

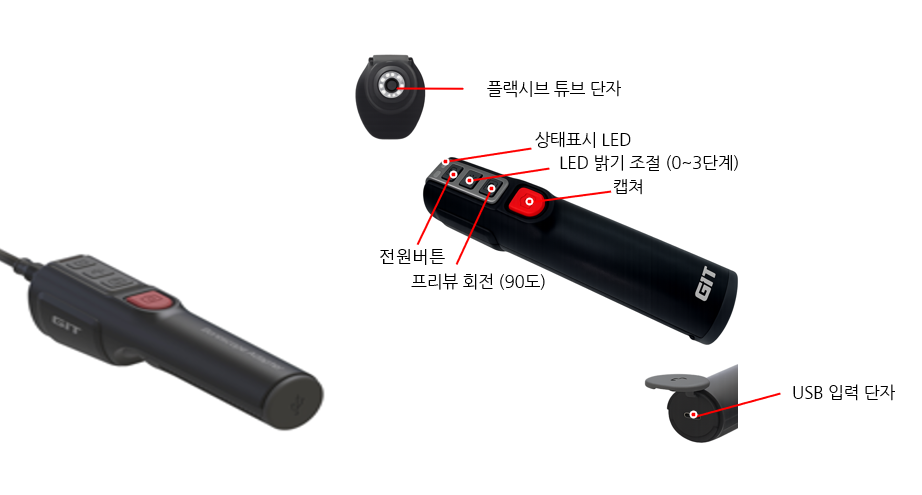

        •  장비의 전원 버튼을 누릅니다.
        •  전원이 켜지면 LED 표시등이 점등됩니다.

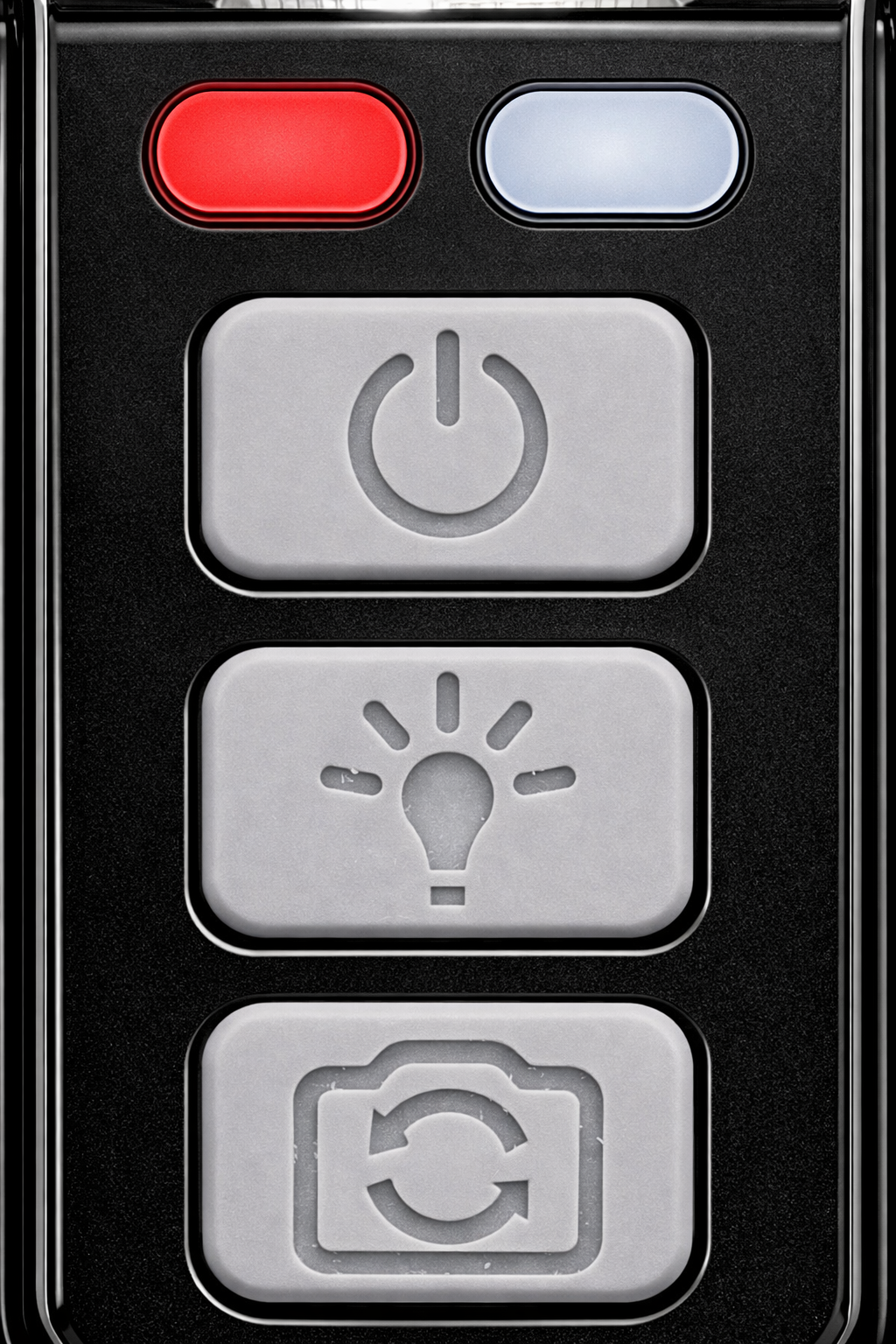

            ※ 우측 LED가 적색으로 점등됩니다.

전원 OFF	전원 ON

     2) LED 상태 확인

       장비가 정상적으로 작동 중인지 LED 표시등으로 확인합니다.

         •  장비 LED 표시등이 빨깡에서 파랑으로 변경됩니다

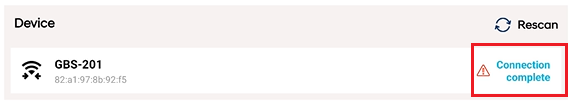

         •  진단기 화면의 검색 리스트에 장비 디바이스 정보가 표시됩니다.

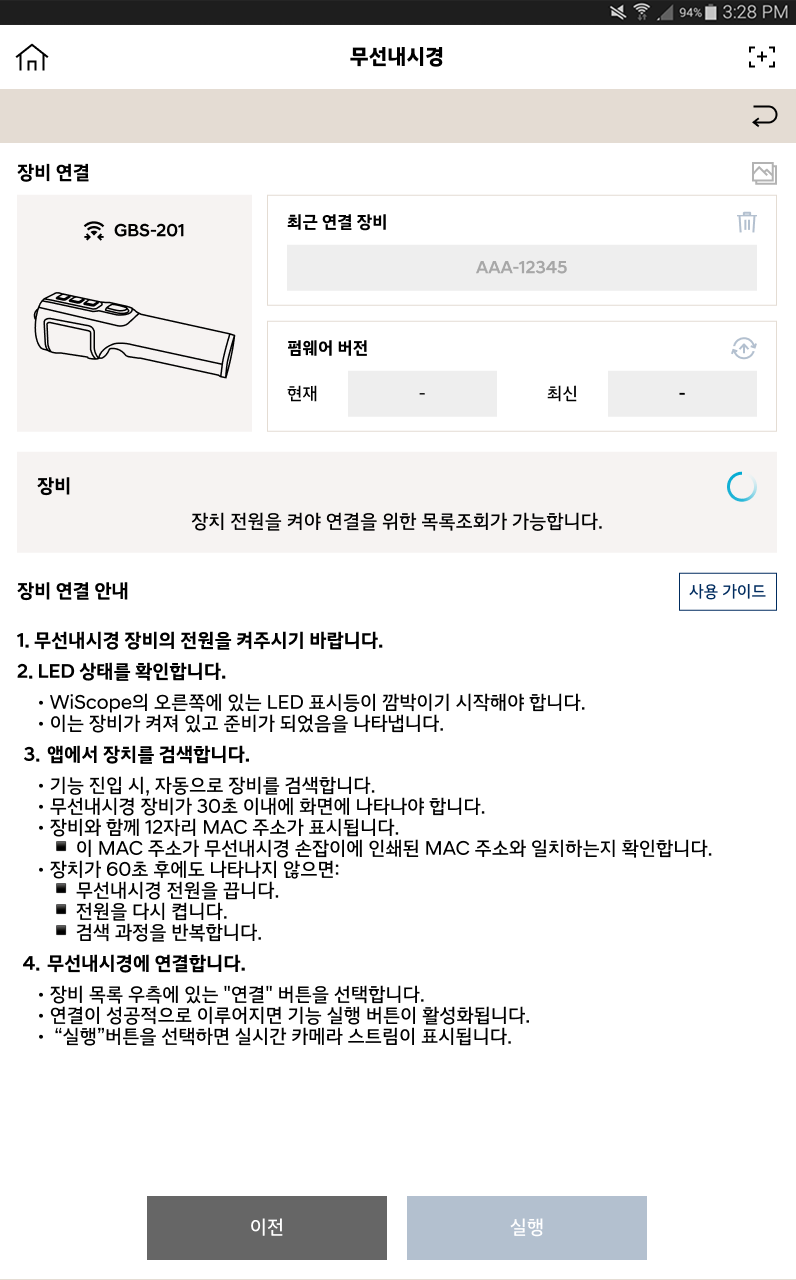

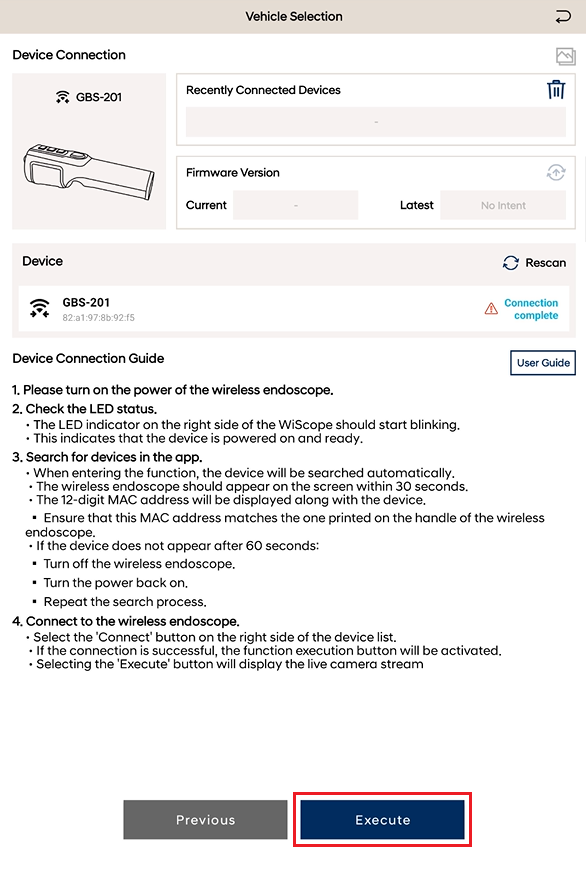

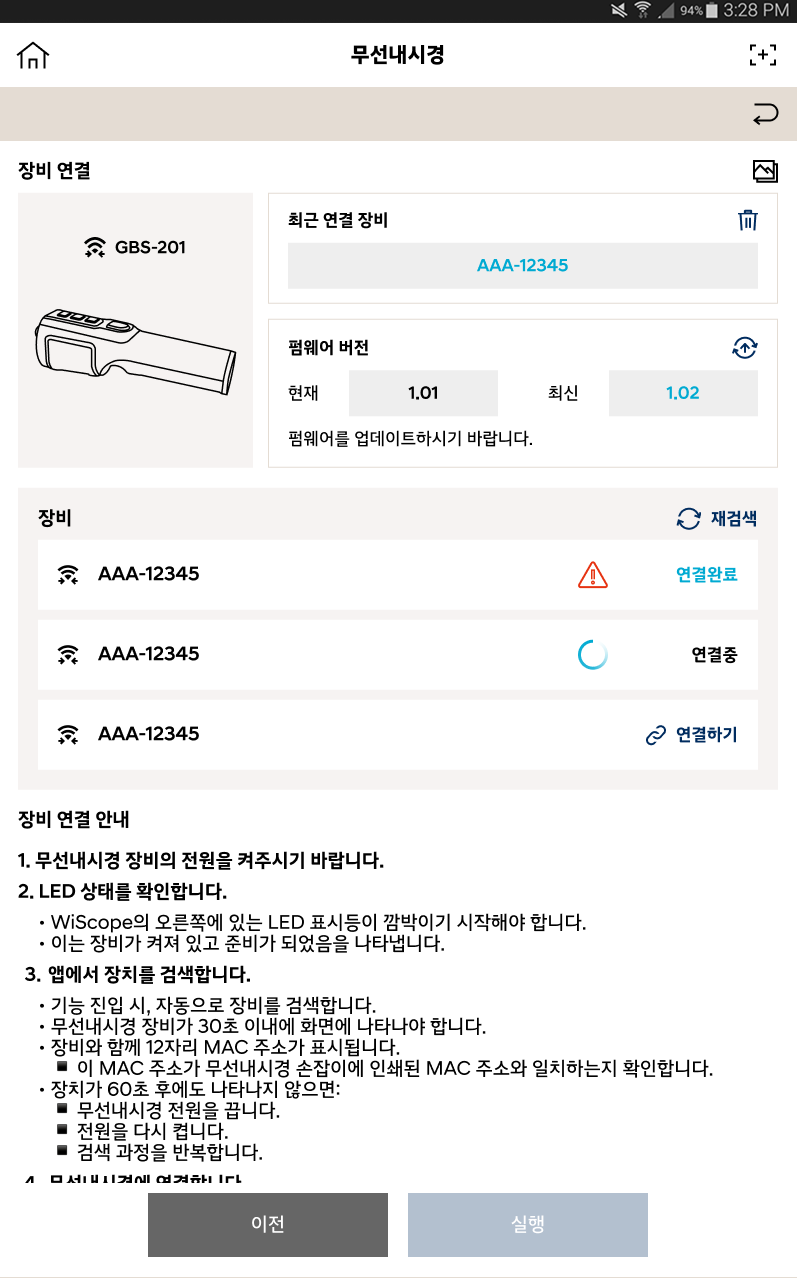

     3) 진단기 앱에서 장비 선택

       진단기 앱에서 연결할 장비를 선택합니다.

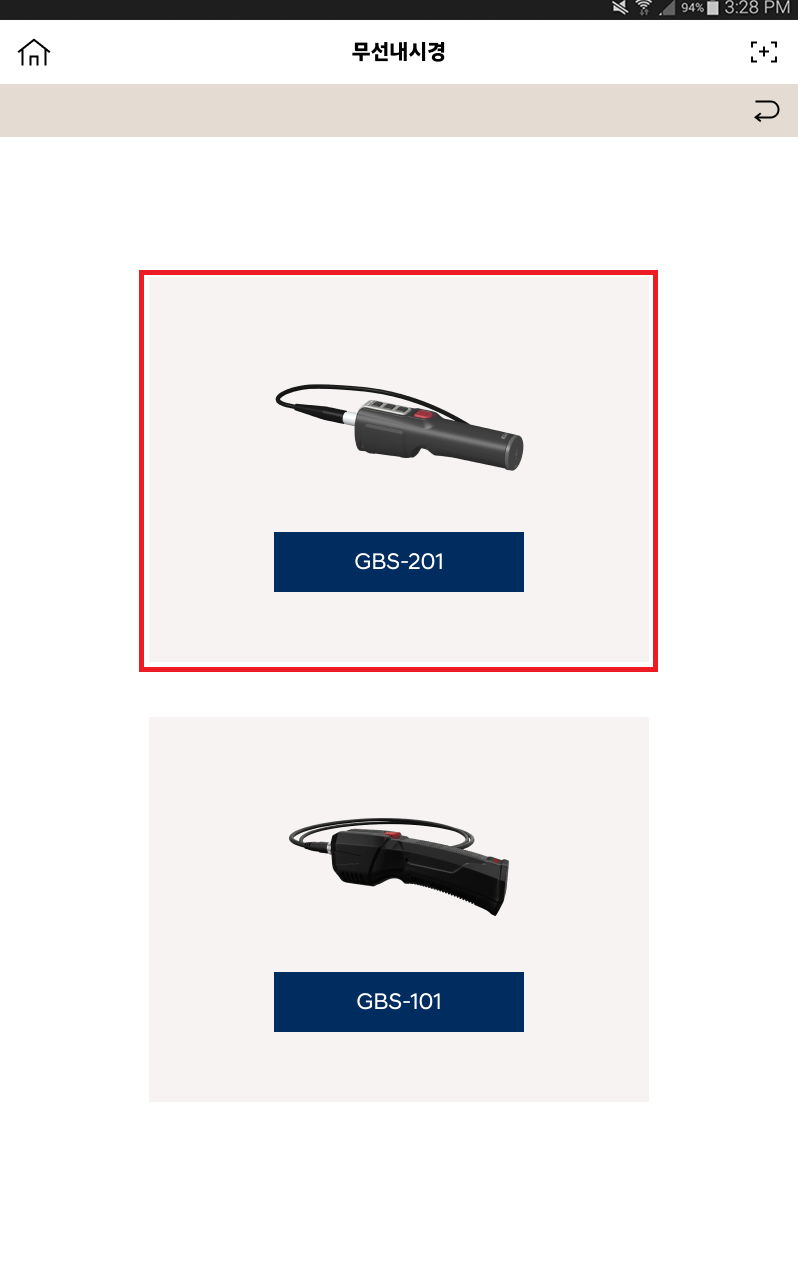

        • 디바이스 정보 목록에서 원하는 장비를 선택합니다. (예: GBS-201)



     4) 펌웨어 버전 확인

        장비 연결 후 펌웨어 버전을 확인합니다.

        • 현재 버전과 최신 버전을 비교합니다. (예: 현재 1.01 / 최신 1.02)
        • 필요 시 업데이트를 진행합니다.



     5) 연결 시도 및 완료

       주요 단계 : 선택한 장비와 연결을 시도합니다.

        •  연결 성공 시 아래와 같이 진단기 화면 아래 "실행" 버튼이 활성화 됩니다



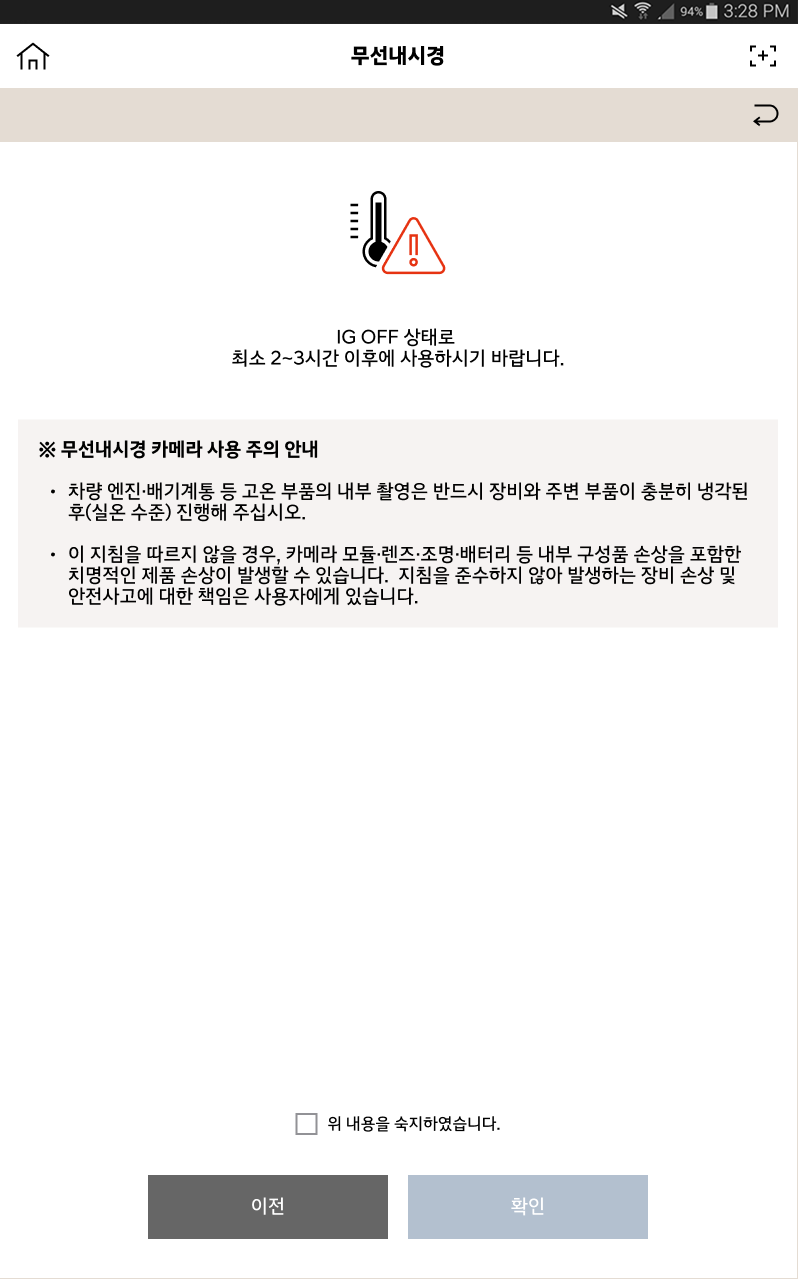

          •   내시경 기능 진입 후  화면이 정상적으로 출력되는지 확인합니다.



◼ 유선 연결

   무선 내시경의 무선 연결이 불안정할 때, 제공된 데이터 전송용 케이블을 이용해 기기와 직접 유선 연결하여

   안정적인 화면을 제공합니다.

    1) 케이블 준비

      구성품에 포함된 USB 케이블을 준비합니다.

      내시경 본체(송신기 모듈)의 전원이 꺼져 있는지 확인합니다.

    2) 기기 연결

      케이블의 한쪽(USB-C)을 태블릿에 연결합니다.

      케이블의 다른 쪽을 내시경 본체(카메라 포트 또는 모듈 입력부)에 단단히 연결합니다.

    3) 전원 켜기

      내시경 본체의 전원 버튼을 눌러 켭니다. (유선 연결 시에는 별도의 Wi-Fi 연결 과정이 필요하지 않습니다.)

         (1) 내시경 본체 전원을 켜면 디바이스 연결 팝업이 표시되고 [확인] 버튼을 클릭합니다.

         (2) 내시경에서 부저음이 발생하며 다시 연결 팝업이 표시되면 [확인] 버튼을 클릭합니다.

         (3) USB 연결 팝업이 마지막으로 표시되면 [확인] 버튼을 클릭합니다.

   4) 앱 실행 및 확인

     내시경 기능 진입 후  화면이 정상적으로 출력되는지 확인합니다.

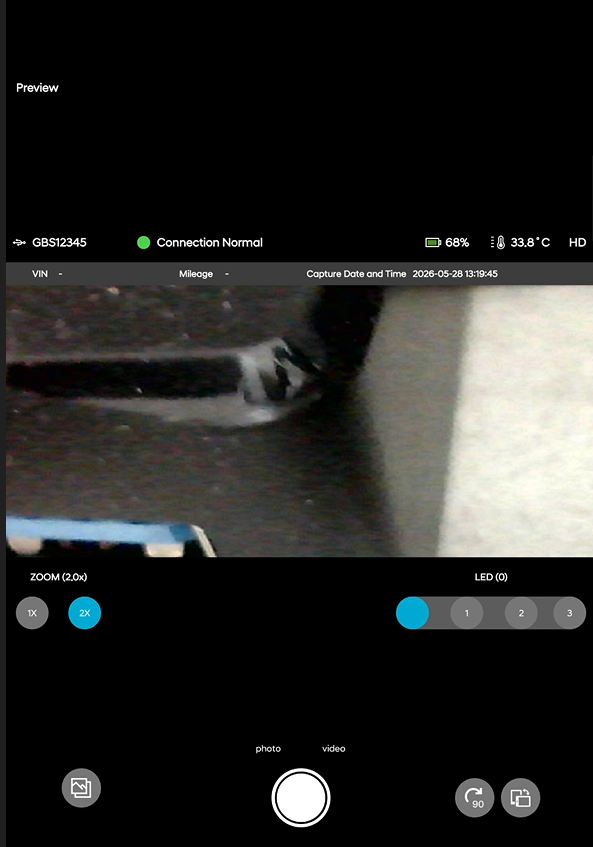

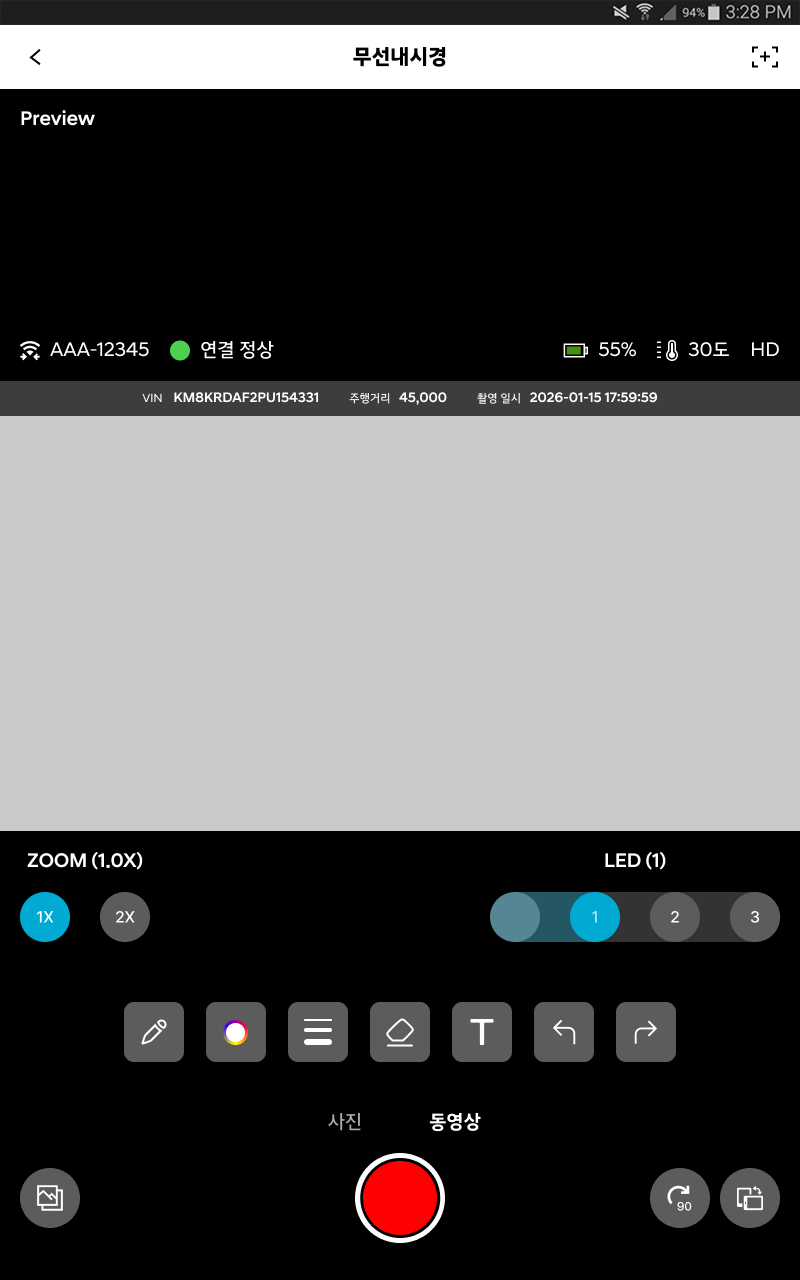

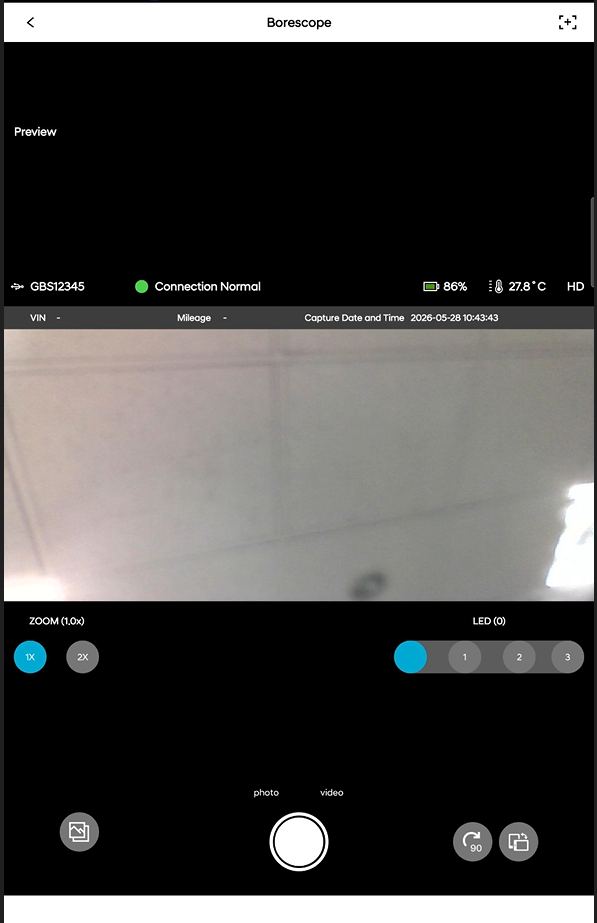

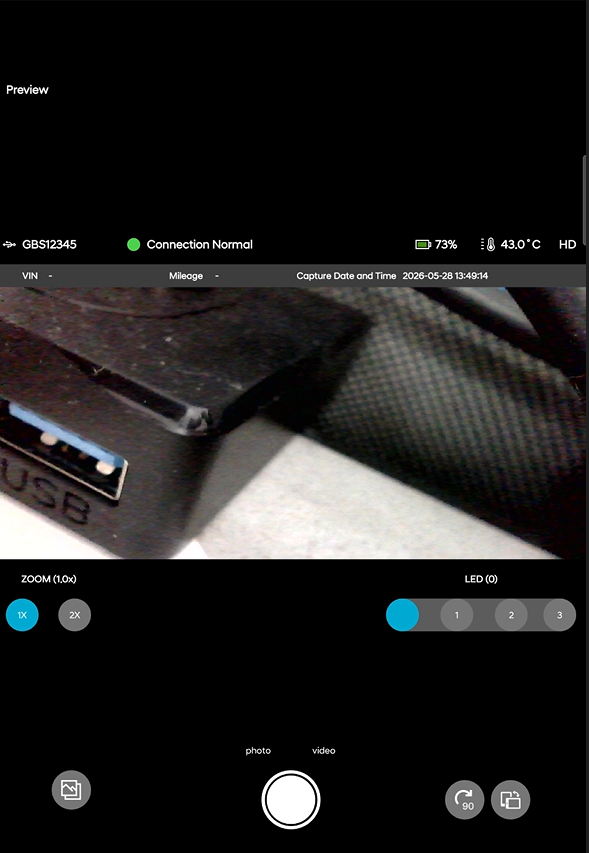

4. 실시간 모니터링 화면

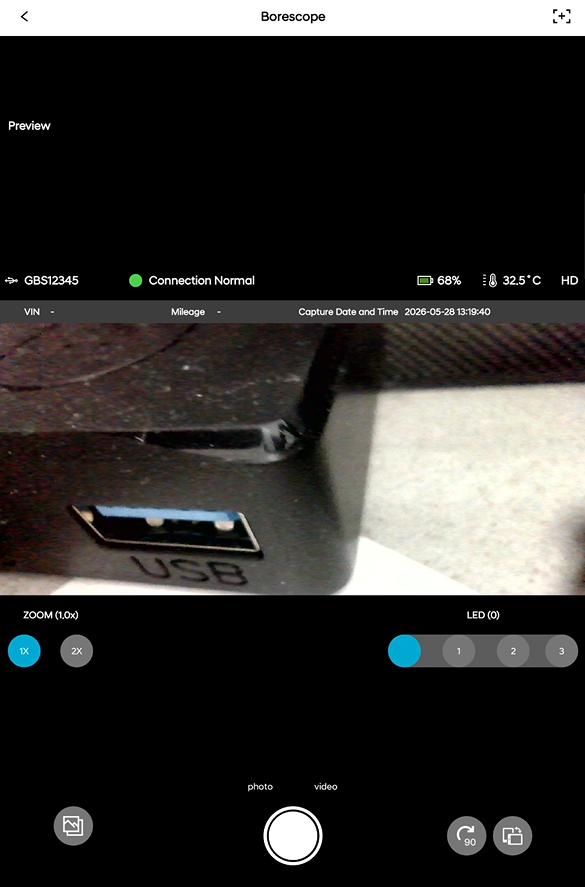

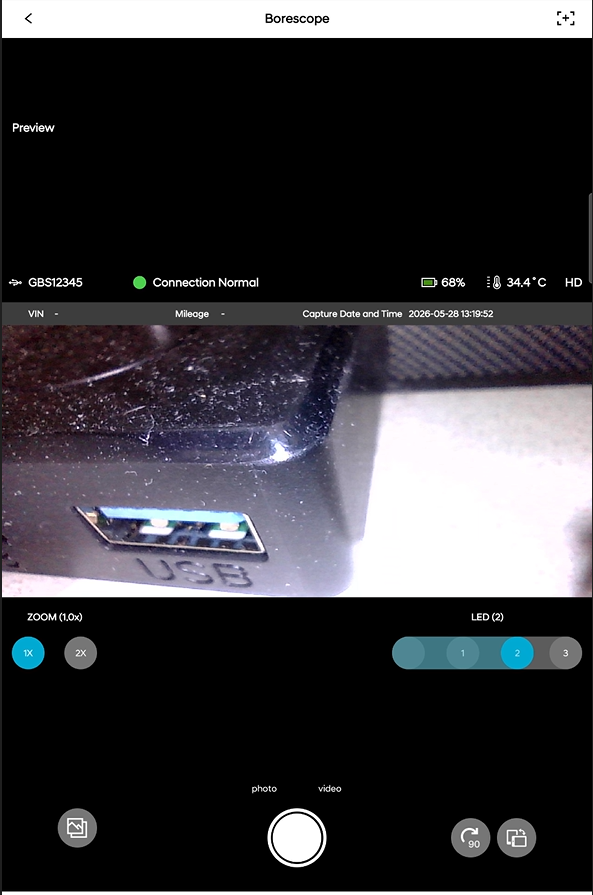

 화면 주요 구성 요소

  •  연결 상태 및 제품 시리얼 번호 장비가 정상적으로 연결되었는지 확인할 수 있으며,
     연결된 장비의 고유 시리얼 번호가 표시됩니다.

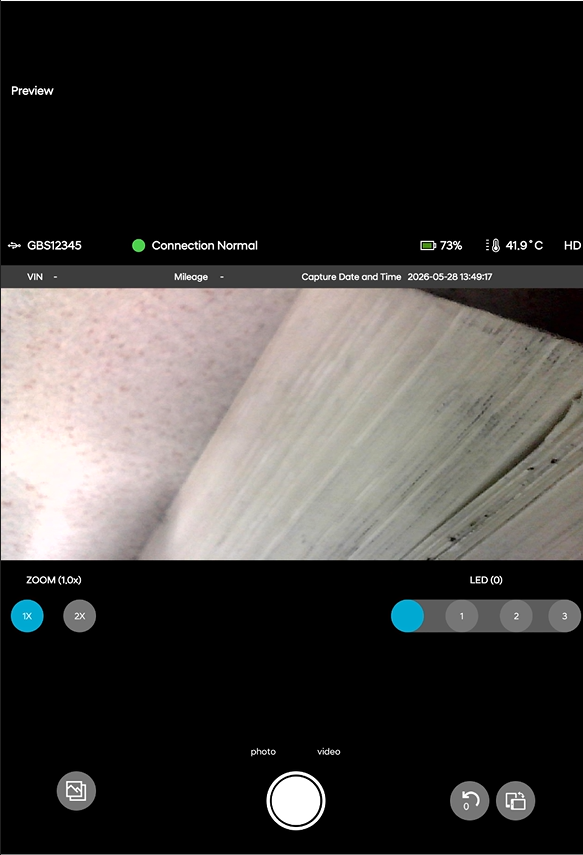

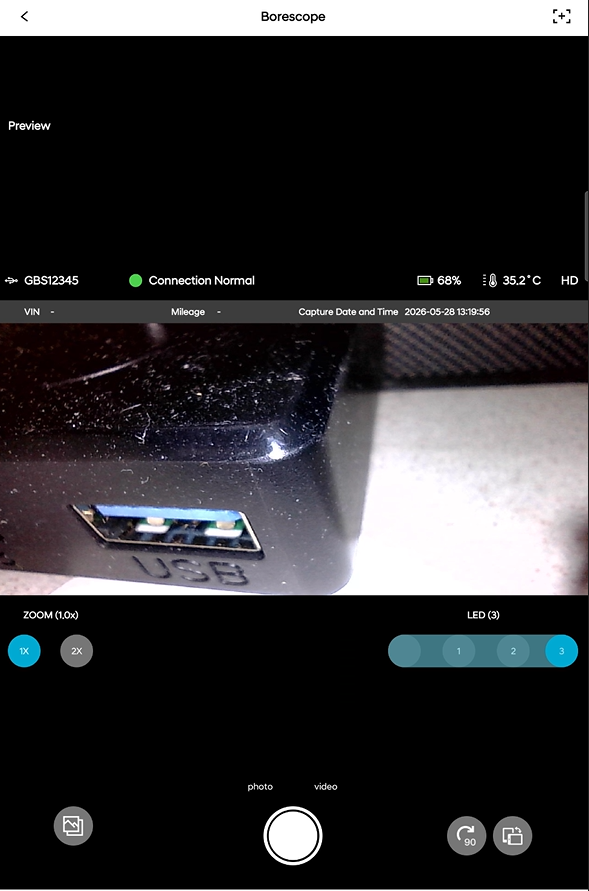

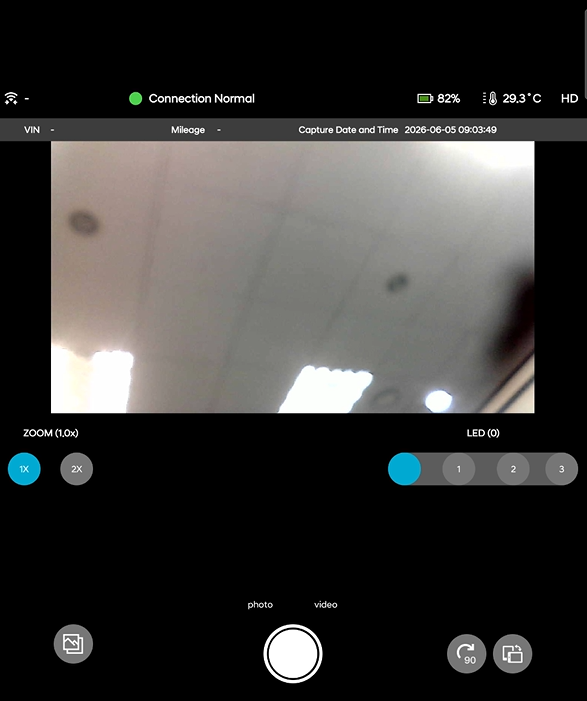

유선 연결 시	무선 연결 시



  •  배터리 잔량 및 실시간 온도 장비의 배터리 상태와 현재 온도를 실시간으로 확인할 수 있어,
     사용 중 안정성을 확보할 수 있습니다.



  •  차량 VIN 정보 및 날짜/시간 표시 차량 고유 식별 번호(VIN)와 현재 날짜 및 시간이 함께 표시되어
     기록 관리에 유용합니다.

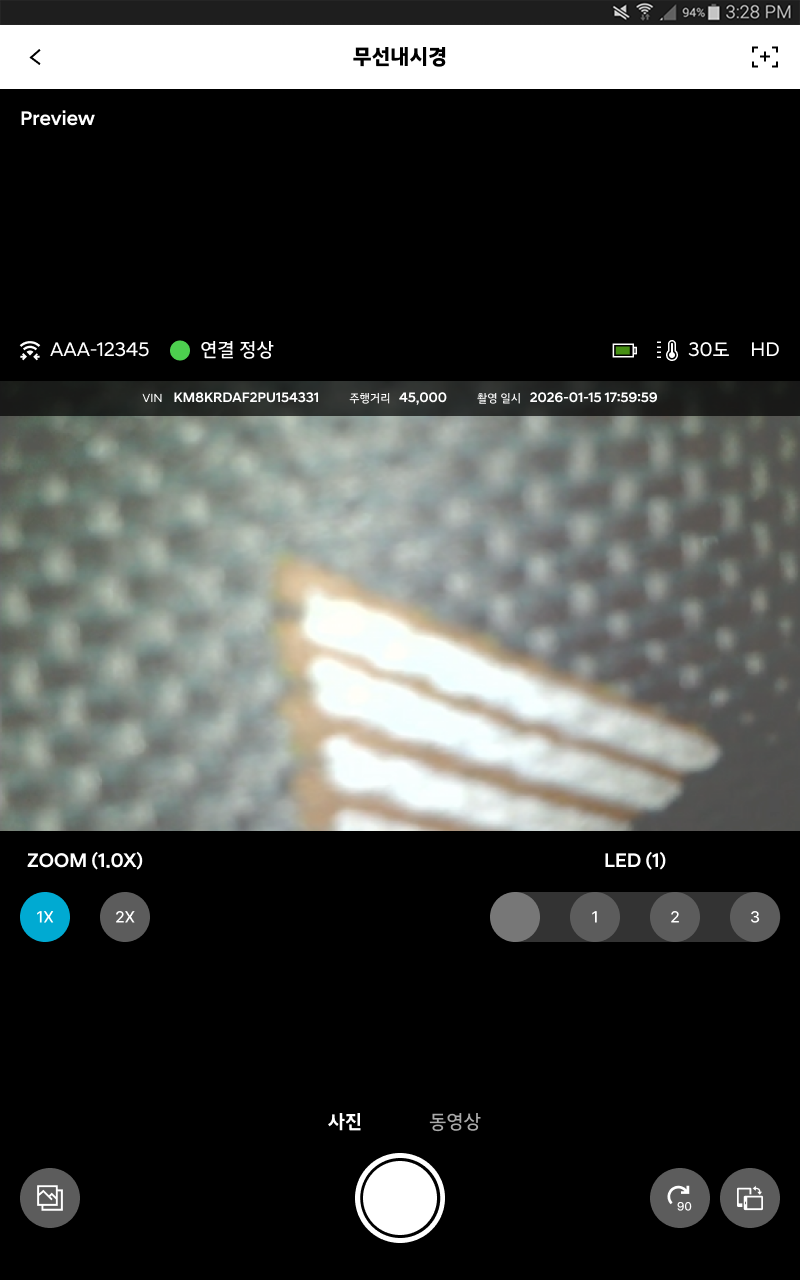

촬영 모드	화면 구성	기능 설명
사진 촬영		ZOOM : 1x / 2x 확대 기능 제공    LED 밝기 조절 : 0~3단계로 조절 가능    사진/동영상 촬영 : 실시간 화면을 캡처하거나 영상 기록 가능   렌즈 90º 회전, 가로/세로 회전   갤러리 이동
동영상 촬영		ZOOM : 1x / 2x 확대 기능 제공    LED 밝기 조절 : 0~3단계로 조절 가능   사진/동영상 촬영 : 실시간 화면을 캡처하거나 영상 기록 가능       렌즈 90º 회전, 가로/세로 회전   갤러리 이동



1) ZOOM 기능 : 1x / 2x 확대

1x	2x



    2) LED 밝기 조절 : 0~3 단계

LED (0)	LED (1)	LED (2)	LED (3)

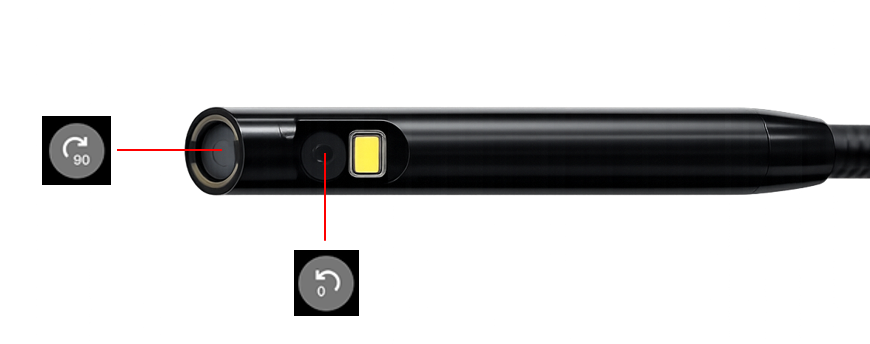

    3) 카메라 모드 전환 : 0° / 90° 모드 전환 지원





0˚	90˚



    4) 화면 전환 : 가로/세로 모드 전환으로 상황에 맞는 시야 확보

                    <가로모드>
                     =

                    <세로모드>

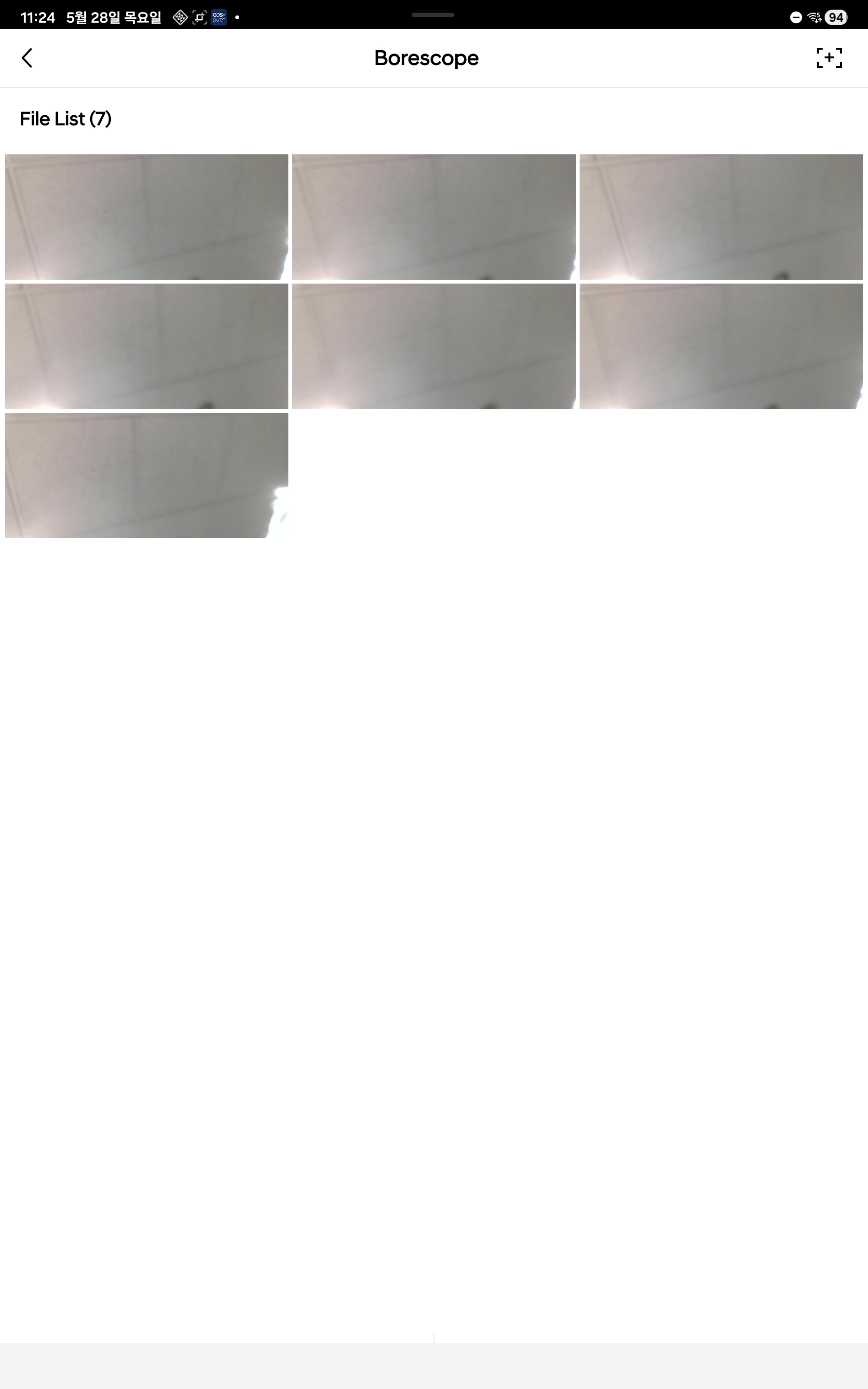

5) 갤러리 접근 : 촬영한 사진과 영상을 저장 및 확인



   갤러리에서 여러 이미지를 선택하여 편집하거나 삭제할 수 있습니다.

      (1)  이미지 선택

            촬영한 이미지를 선택합니다.

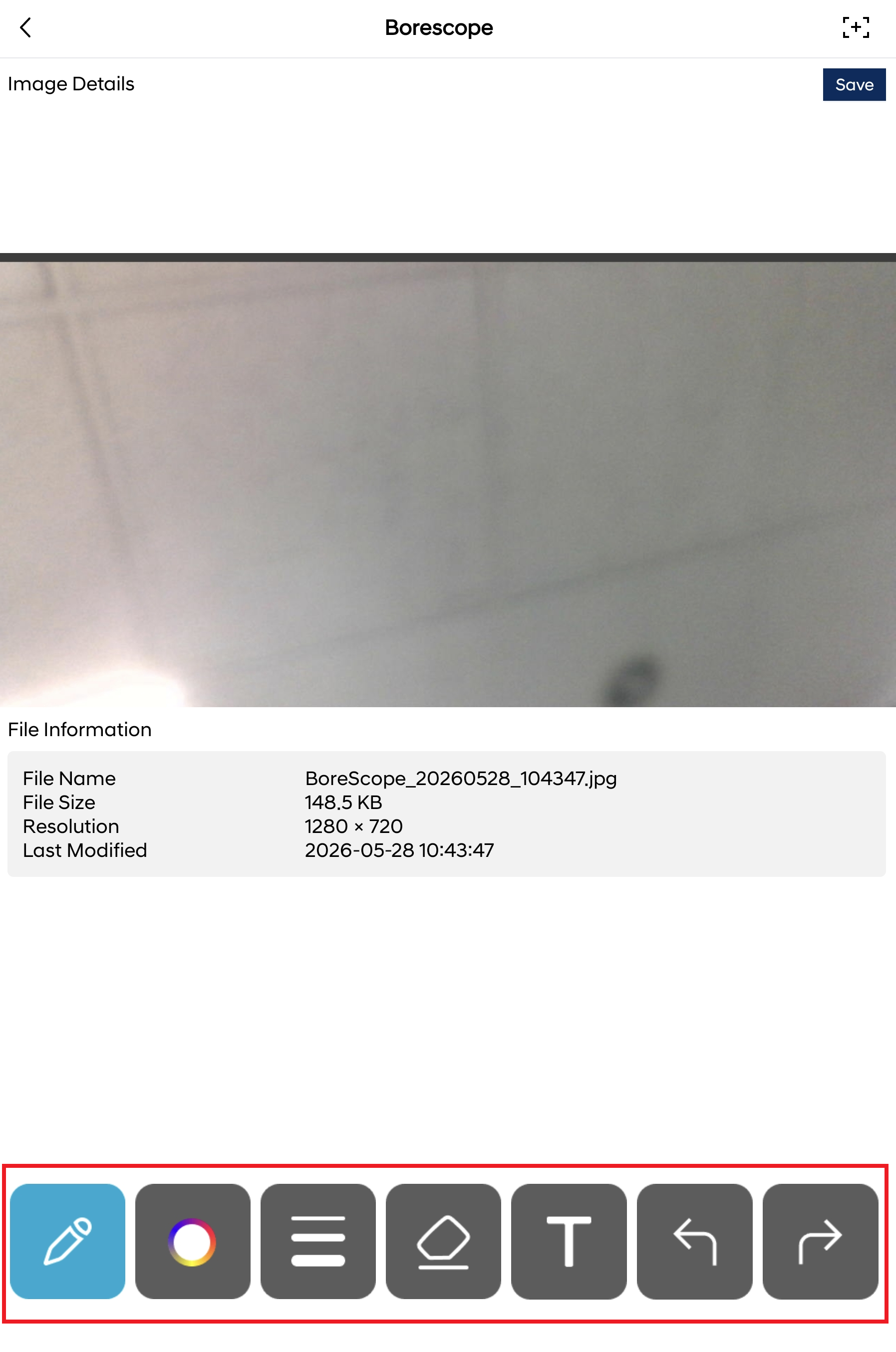

      (2) 이미지 편집 시작

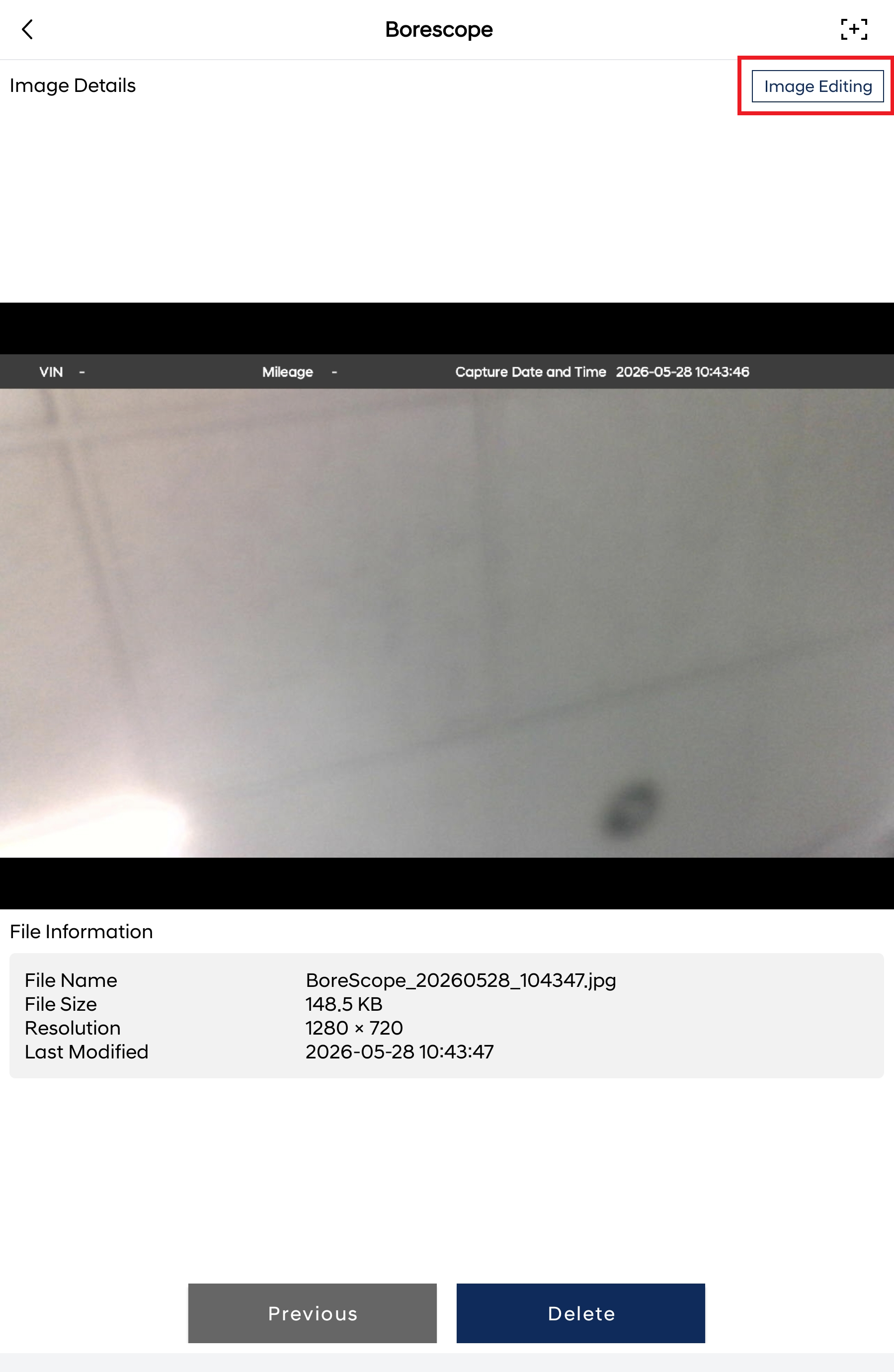

            편집이 필요할 경우 상단 좌측의 [Image Edition] 버튼을 클릭합니다.

      (3) 편집 기능 활용

            그리기, 색상 변경, 지우개, 텍스트, 앞으로, 뒤로 등의 기능을 선택하여 편집 작업을 진행합니다.

      (4) 이미지 저장

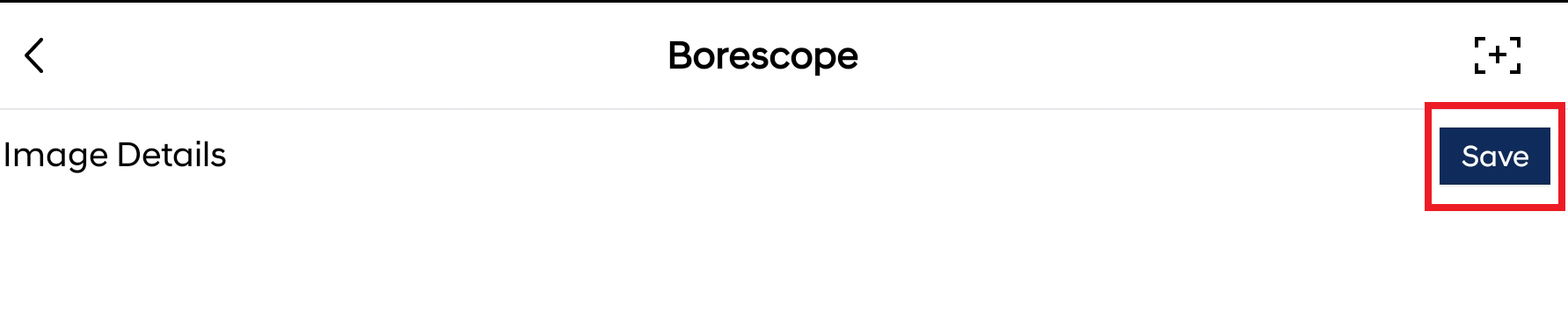

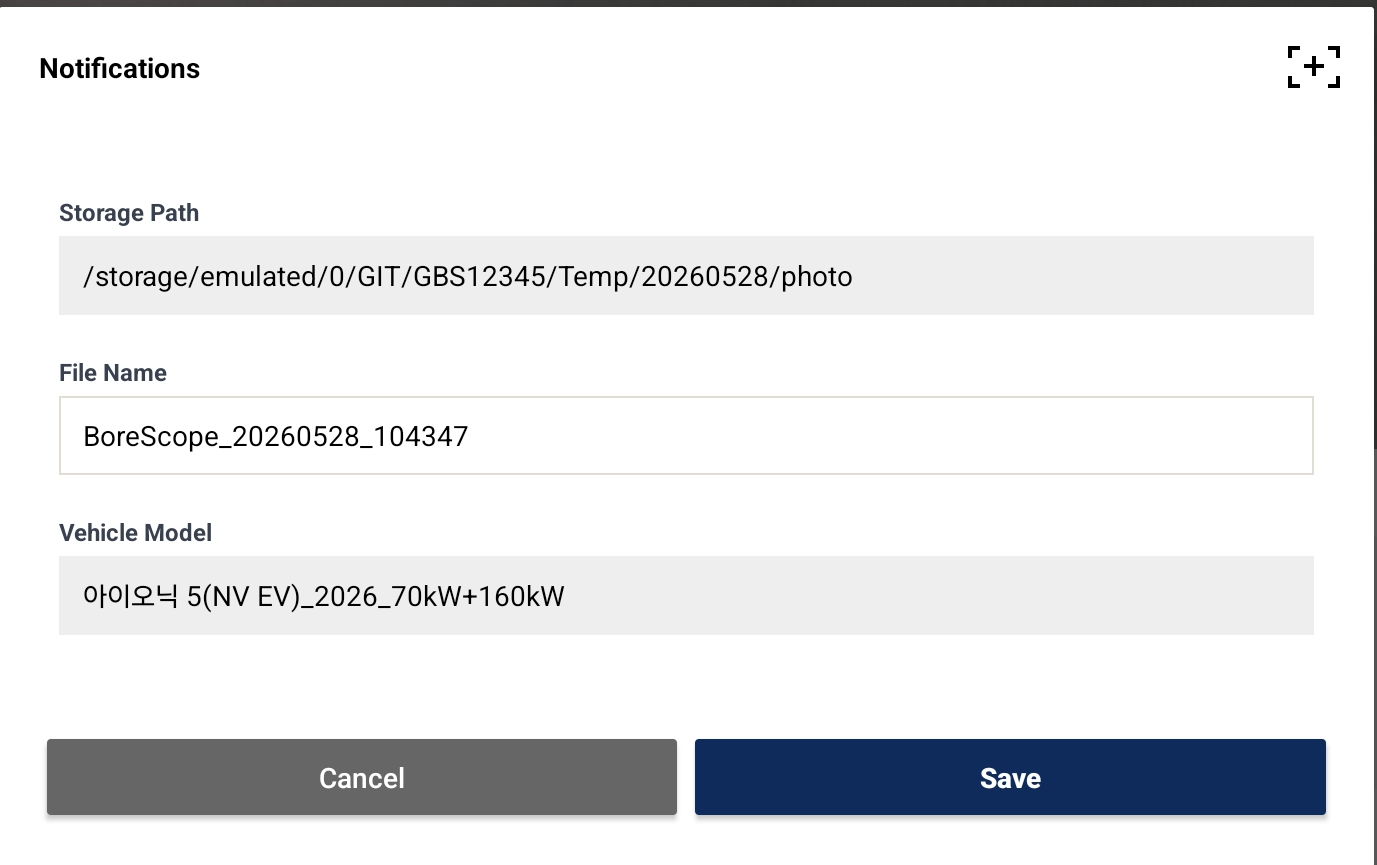

            편집이 끝나면 [Save] 버튼을 클릭하여 이미지를 저장합니다.







                                                                                                                ⬇

                                    ⬇



5. 문제 해결



---





인증 사항



품질 보증서

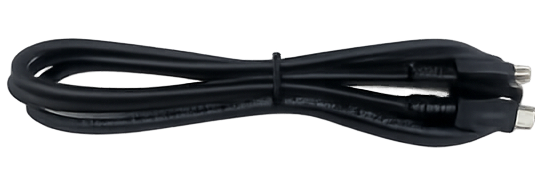

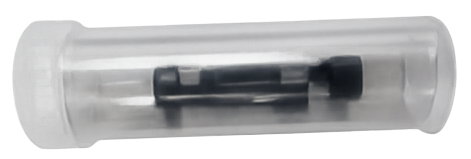

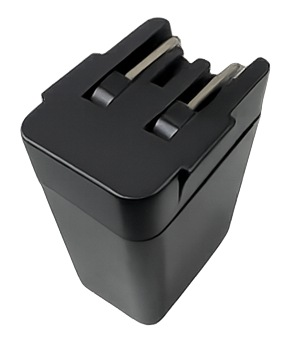

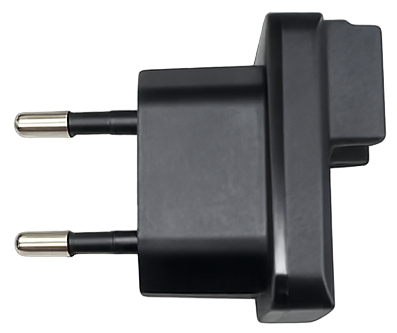

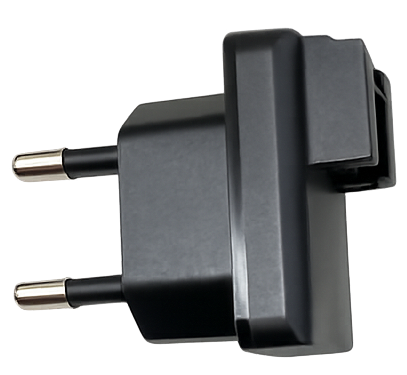

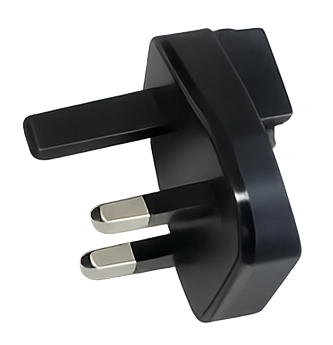

▷ 보증 정보 구분 내용 제품명 GBS-201 보증기간 구입일로부터 1년 (구입일 확인 불가 시: 본사 출고일 + 90일) 고객정보 상호, 성명, 전화번호, 주소 기재 필요 상호   성명   전화번호   주소     ▷ 품목별 보증 기간 구분 정상 사용 중 불량 최초 SET 구입 시 개별 단품 구입 시 수리 후 재보증 본체 해당 1년 1년 3개월 액세서리 해당 1년 6개월 해당 없음 소모품 해당 없음 6개월 해당 없음 해당 없음 ※ 배터리는 소모품으로 신규 구입 시 보증기간은 6개월입니다.   ▷ 유형별 보상 기준 유형 보증기간 이내 보증기간 이후 구입 후 10일 이내 중요한 수리 필요 제품 교환 해당 없음 구입 후 1개월 이내 중요한 수리 필요 무상수리 해당 없음 수리가능 정상 사용 중 불량 발생 시 무상수리 유상수리 수리불가 - 동일 부품 3회 불량 제품 교환 무상수리 수리불가 - 소비자 고의·과실 유상수리 당사 규정 처리 부품 보유기간 내 수리 불가 제품 교환 당사 규정 처리   ▷ GBS-201 구성품 구분 품목 본체 GBS-201 Main Module 액세서리 90/90E 케이블, 90/90E 미니멀 핀셋, USB 케이블, 파워 케이블 소모품 배터리, 충전기, 보호커버, 클리닝 패드, 휴대용 가방
