✔ 안내
차량이 최적의 상태를 유지할 수 있도록 제공하는 EV 전용 점검 기능입니다.
→ 진입경로 : 메뉴 목록의 친환경차 진단 > EV 고전압 배터리 점검
1.주요 특징
EV 고전압 배터리 점검은 태블릿과 모바일 환경에서 지원하는 기능입니다.
PC 환경에서는 기능 진입이 불가합니다.
2. 점검화면
⚠️EV 고전압 배터리 점검 기능 수행 시 주의
EV 고전압 배터리 점검은 점검 항목들을 순차적으로 제공합니다.
각 항목별로 결과 표출과 함께 완료 조건을 만족한 경우 다음 항목을 수행할 수 있습니다.

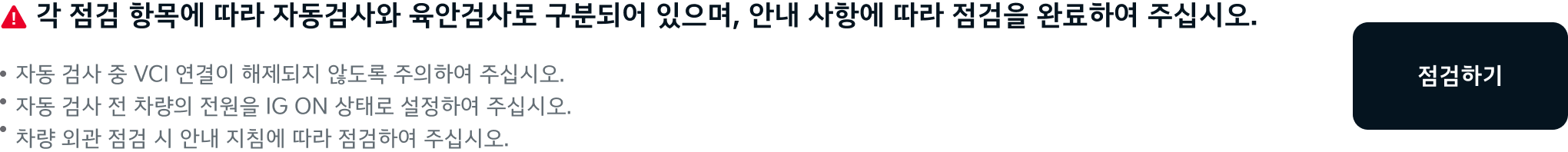

(1) 진입 후 첫 화면
점검항목 안내와 함께 점검하기 버튼이 표출됩니다.
해당 버튼을 선택하여 고장코드 진단부터 순차 수행 가능합니다.

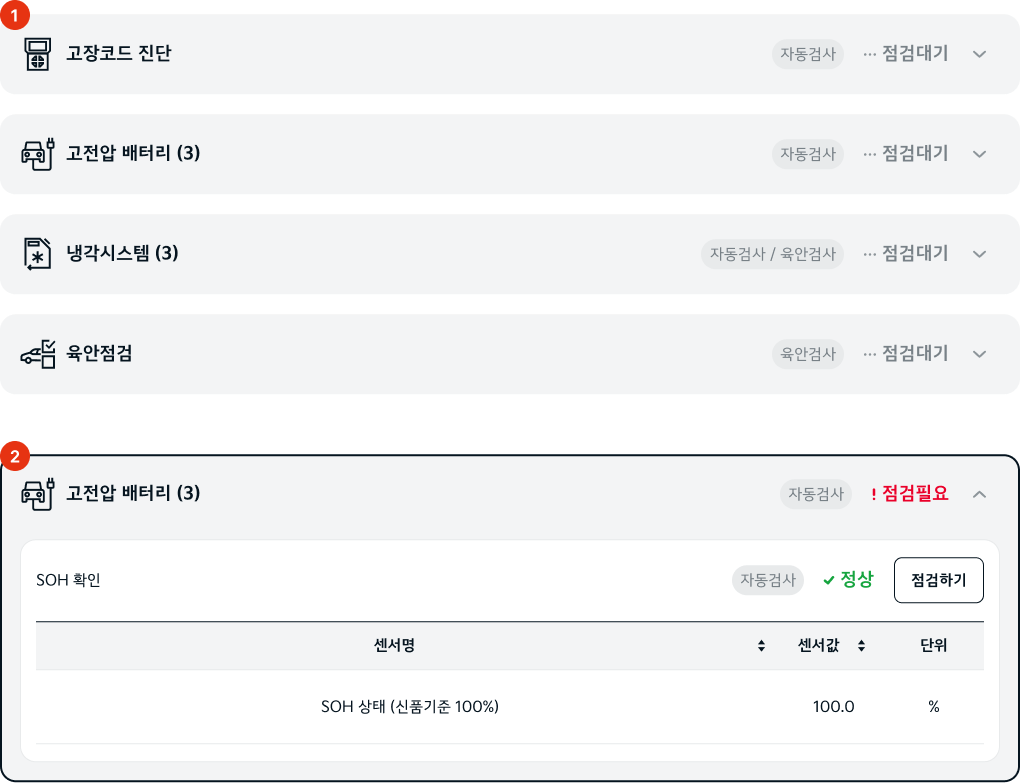

(2) 점검항목 구분
| 구분 | 항목 | 내용 |
|---|---|---|
| 1 | 대분류 점검항목 | 고장코드 진단, 고전압 배터리, 냉각시스템, 육안점검 항목으로 제공됩니다. 이전 대분류 점검항목이 모두 완료되었을 때 자동으로 펼쳐집니다. |
| 2 | 중분류 점검항목 | 대분류 하위의 점검항목을 표출하며, 바로 이전 중분류 점검항목이 모두 완료되었을 때 자동으로 펼쳐집니다. 수동 또는 자동 점검을 수행하며, 모든 점검항목 완료 시 대분류 점검 항목의 결과를 표출합니다. |
(3) 점검 유형

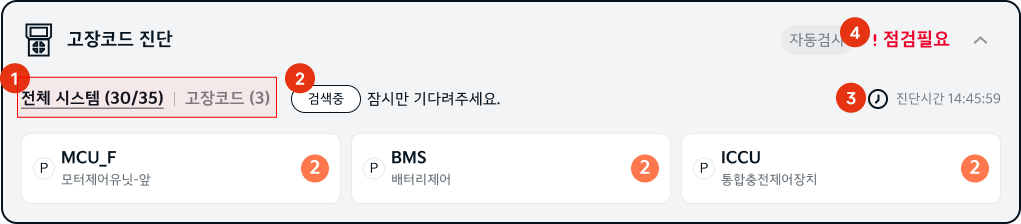

① 고장코드진단
| 구분 | 항목 | 내용 |
|---|---|---|
| 1 | 탭 버튼 | 고장코드가 발생한 시스템과 고장코드를 각 탭에서 나누어 표출합니다. |
| 2 | 검색 상태 | 검색중 / 검색완료 상태를 표출합니다. |
| 3 | 진단 시간 | 진단을 시작한 시간을 표출합니다. |
| 4 | 시스템 / 고장코드 표출 영역 | 고장코드 발생시, 선택한 탭에 맞추어 시스템 또는 고장코드 카드를 표출하며 결과값 '점검필요'가 표출됩니다. 고장코드가 발생하지 않았을 경우에는 '고장코드 검색 결과가 없습니다' 문구를 표출하며 결과값 '정상'이 표출됩니다. |

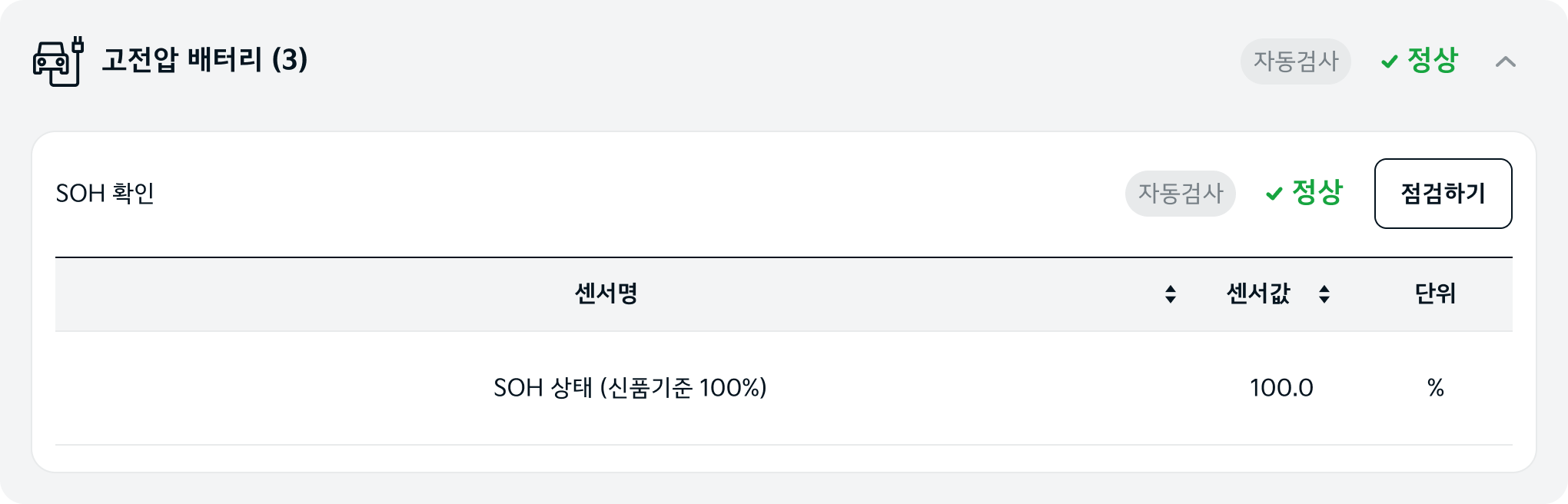

② 자동검사
자동 검사 항목은 강제구동 후 센서값 상태에 따라 결과가 자동 등록됩니다.

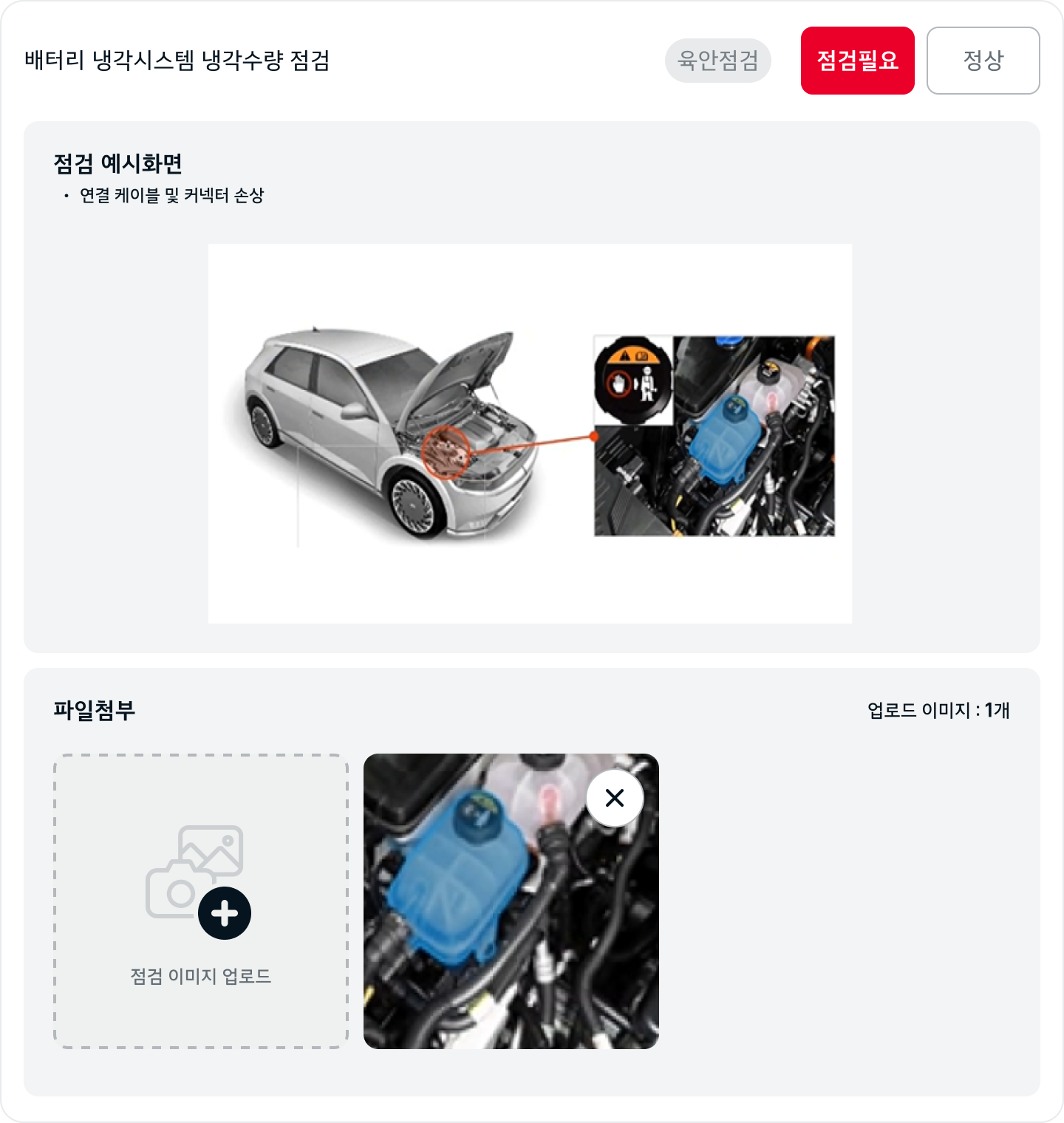

③육안검사
- 육안검사 후 결과에 따라 증빙 사진을 촬영하여 첨부합니다.
- 특정 항목은 양호일 경우에도 사진 첨부가 필요합니다.
- 육안점검 하위의 육안검사 항목을 모두 수행 시 점검 완료 할 수 있습니다.

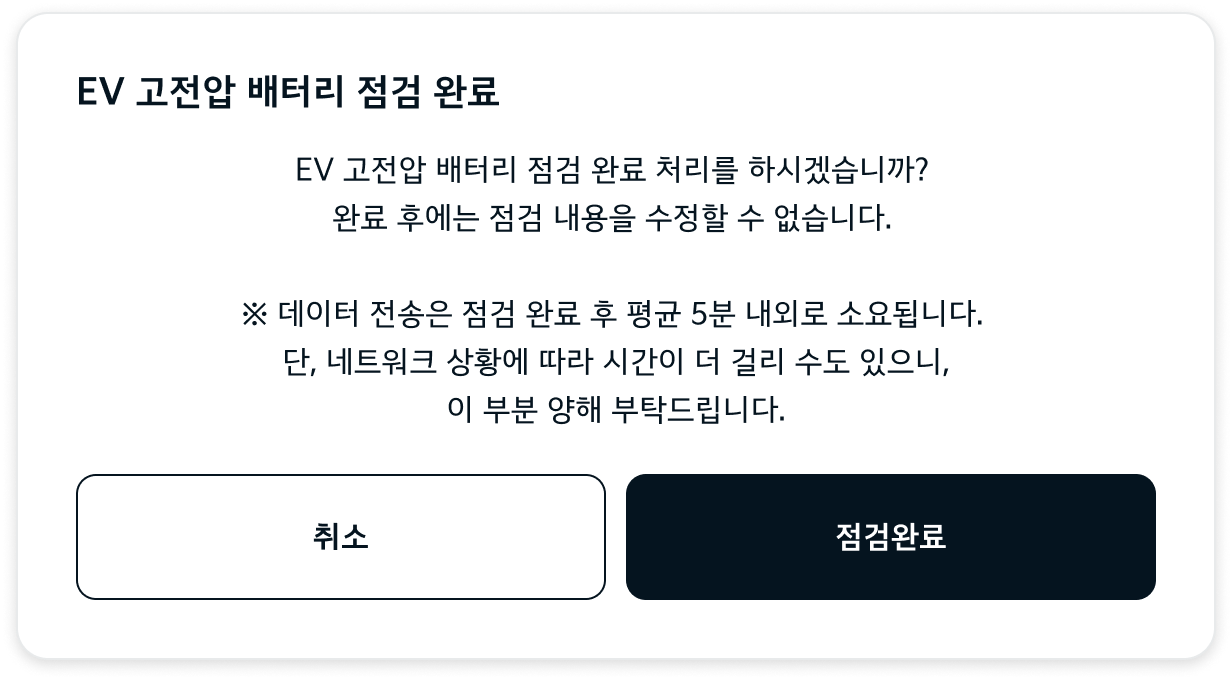

3. 점검완료
점검 완료 시 결과 화면을 표출하며, 각 항목별 정상값 / 측정값 / 점검 결과를 확인할 수 있습니다.
PDF 저장 또는 종료 및 결과 전송이 가능합니다.
