8-1. EV 진단 – GITdocs_KOR

전기차와 관련된 진단 / 검사 기능들을 연계하여 사용자의 편의성을 높인 기능입니다.
기본진단, 스마트 DTC 가이드, EV CAN 진단, 스마트 EV 솔루션, 특화진단 등의 기능을 확인할 수 있습니다.

→ 진입경로 : 메뉴 목록의 친환경차 진단 > EV 진단

1.주요 특징

(1) 상단 영역


구분	항목	내용
1	시스템 구분 필터	필터를 통해 파워트레인, 샤시, 바디와 같은 시스템 구분을 선택해 원하는 시스템 목록만 확인할 수 있습니다.
2	버튼 영역	FCS 수행 완료 후 선택 가능하며, 전체 DTC 삭제가 가능합니다.

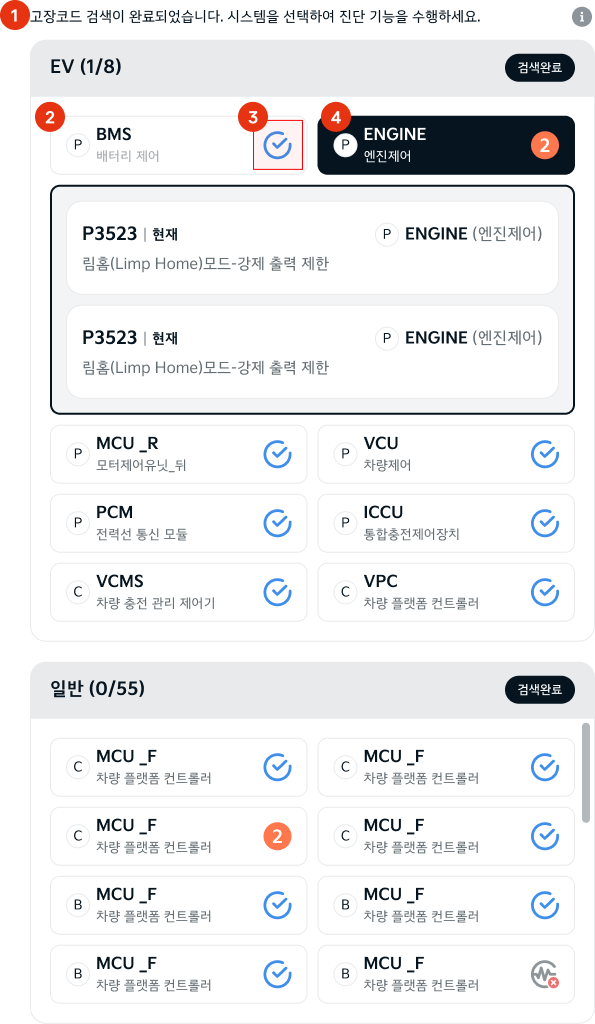

(2) 시스템 영역

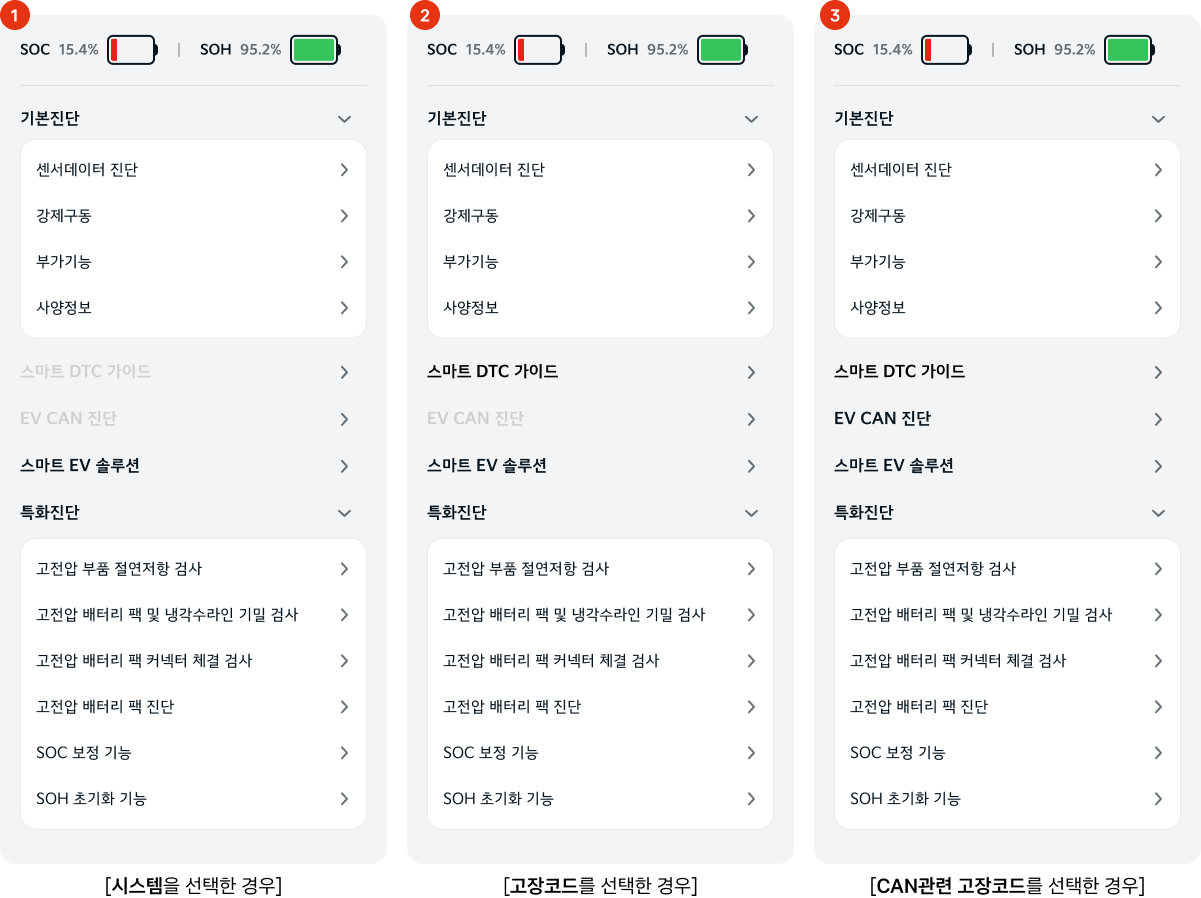

(3) 기능 목록
시스템 또는 고장코드 선택 여부에 따라 이용할 수 있는 진단 기능의 범위가 달라집니다.


구분	항목	내용
1	시스템을 선택한 경우	기본진단, 스마트 EV 솔루션 기능과 함께 시스템이 특화진단을 지원하는 경우 특화진단까지 이용 가능합니다.
2	고장코드를 선택한 경우	기본진단, 스마트 DTC 가이드, 스마트 EV 솔루션 기능과 함께 시스템이 특화진단을 지원하는 경우 특화진단까지 이용 가능합니다.
3	CAN 관련 고장코드를 선택한 경우	목록에 있는 모든 기능과 함께 시스템이 특화진단을 지원하는 경우 특화진단까지 이용 가능합니다.

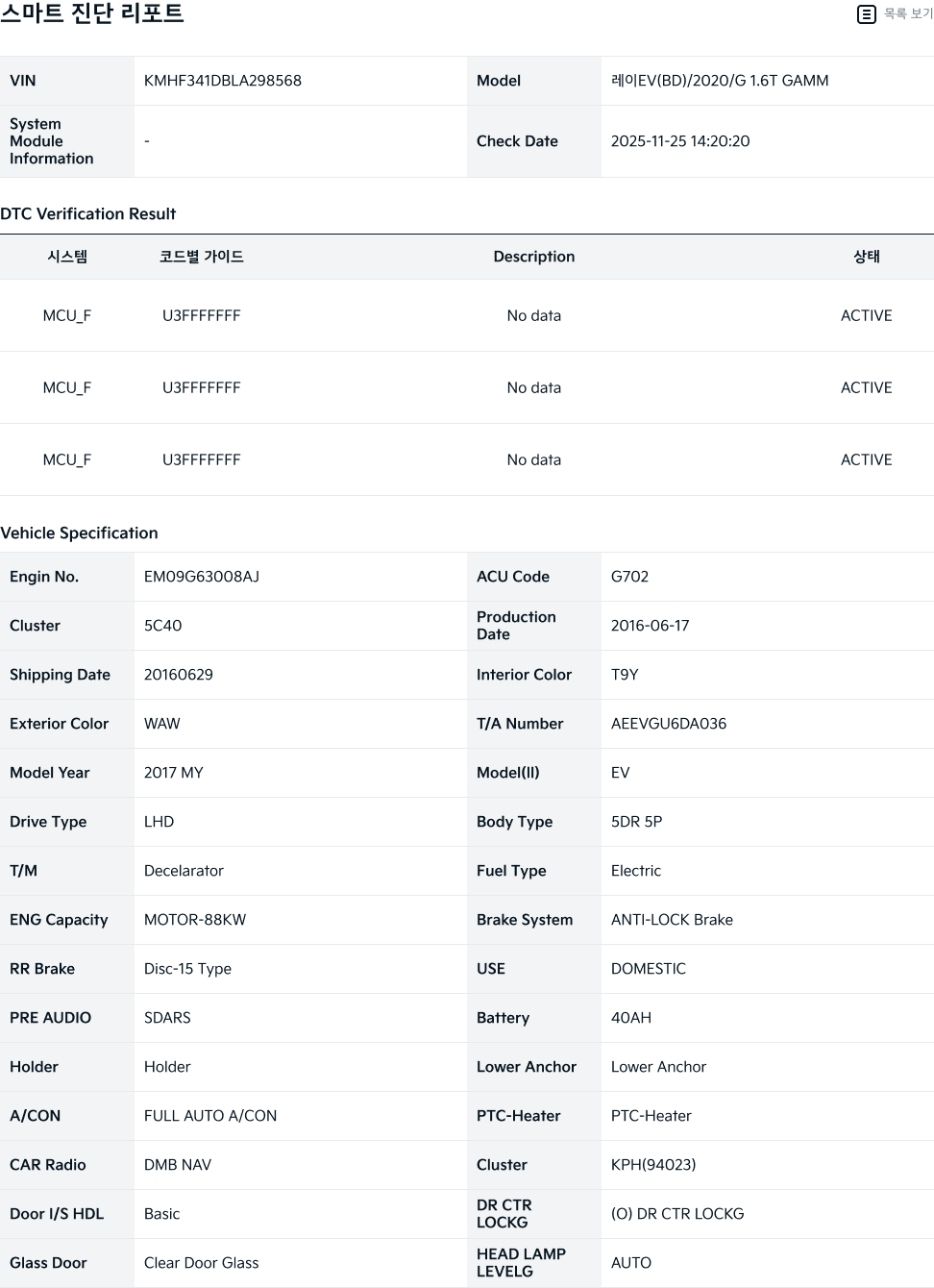

상단 영역의 리포트 버튼 선택 시 표출되며, 스마트 진단의 리포트와 동일한 내용을 제공합니다.
간략한 차량 정보, 고장코드 진단 결과, 차량 스펙 정보를 확인할 수 있습니다.

CAN 관련 고장코드를 선택한 경우에 활성화되어 이용 가능한 기능입니다.
EV 진단 내 상세 페이지를 통해 제공되며, 목록 보기 버튼을 통해 다시 EV 진단 화면으로 돌아갈 수 있습니다.

(1) 상단 영역

구분	항목	내용
1	시스템 목록 보기	선택 시 EV 진단 화면으로 돌아갈 수 있습니다.
2	DTC 목록 보기	선택 시 기존 발생한 DTC 목록을 표출하며, 각 항목 선택 시 스마트 DTC 가이드로 이동합니다.
3	ETM 보기	선택 시 모달을 통해 ETM 전체 내용을 확인할 수 있습니다

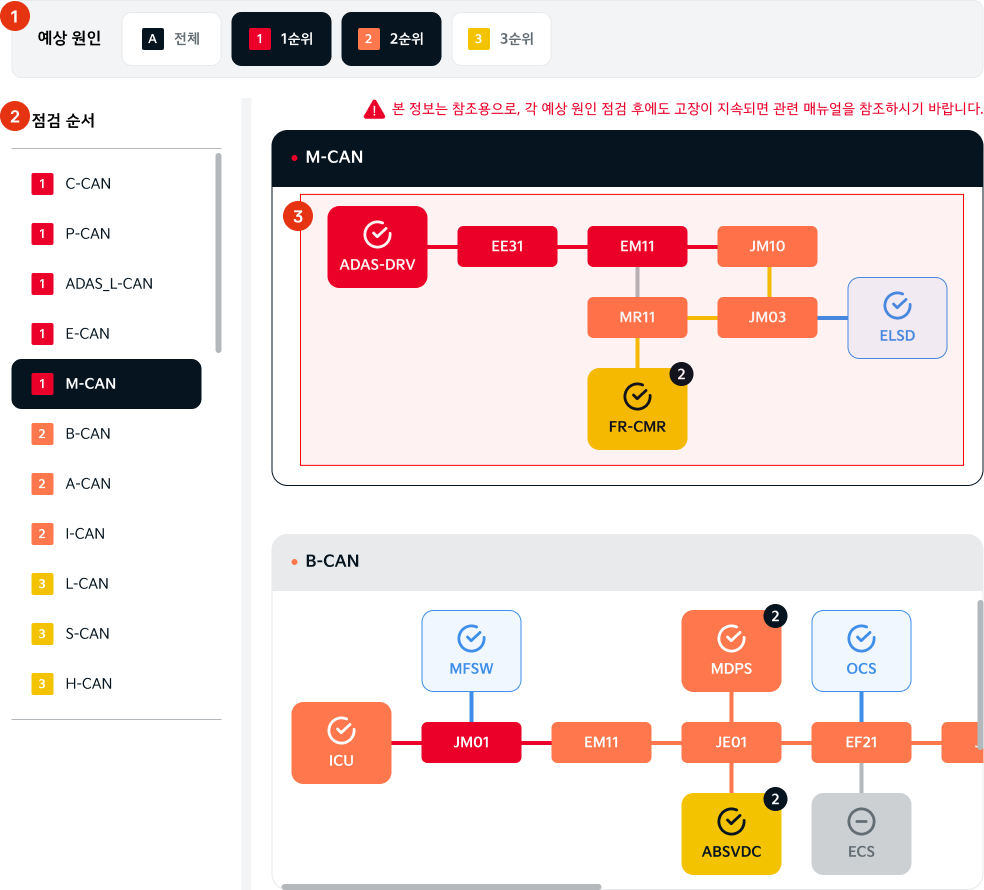

(2) 회로도 영역

구분	항목	내용
1	예상원인 필터 영역	고장코드 발생의 주요 원인 순으로 1순위부터 3순위까지 제공합니다. 선택하여 예상 원인을 필터링할 수 있습니다. 선택된 항목만 콘텐츠를 표출합니다.
2	점검 순서 영역	고장 예상 원인으로 선정된 토폴로지의 목록입니다. 우선순위가 높은 것을 많이 포함한 CAN 목록 순으로 배치하며, 선택 시 해당 토폴로지로 포커스가 이동합니다.
3	회로도 표시 영역	전체 회로도 및 고장 예상 원인을 표출하는 영역입니다. 1순위 예상원인 : 시스템, 라인이 붉은색으로 표출됩니다. 2순위 예상원인 : 시스템, 라인이 주황색으로 표출됩니다. 3순위 예상원인 : 시스템, 라인이 노란색으로 표출됩니다.

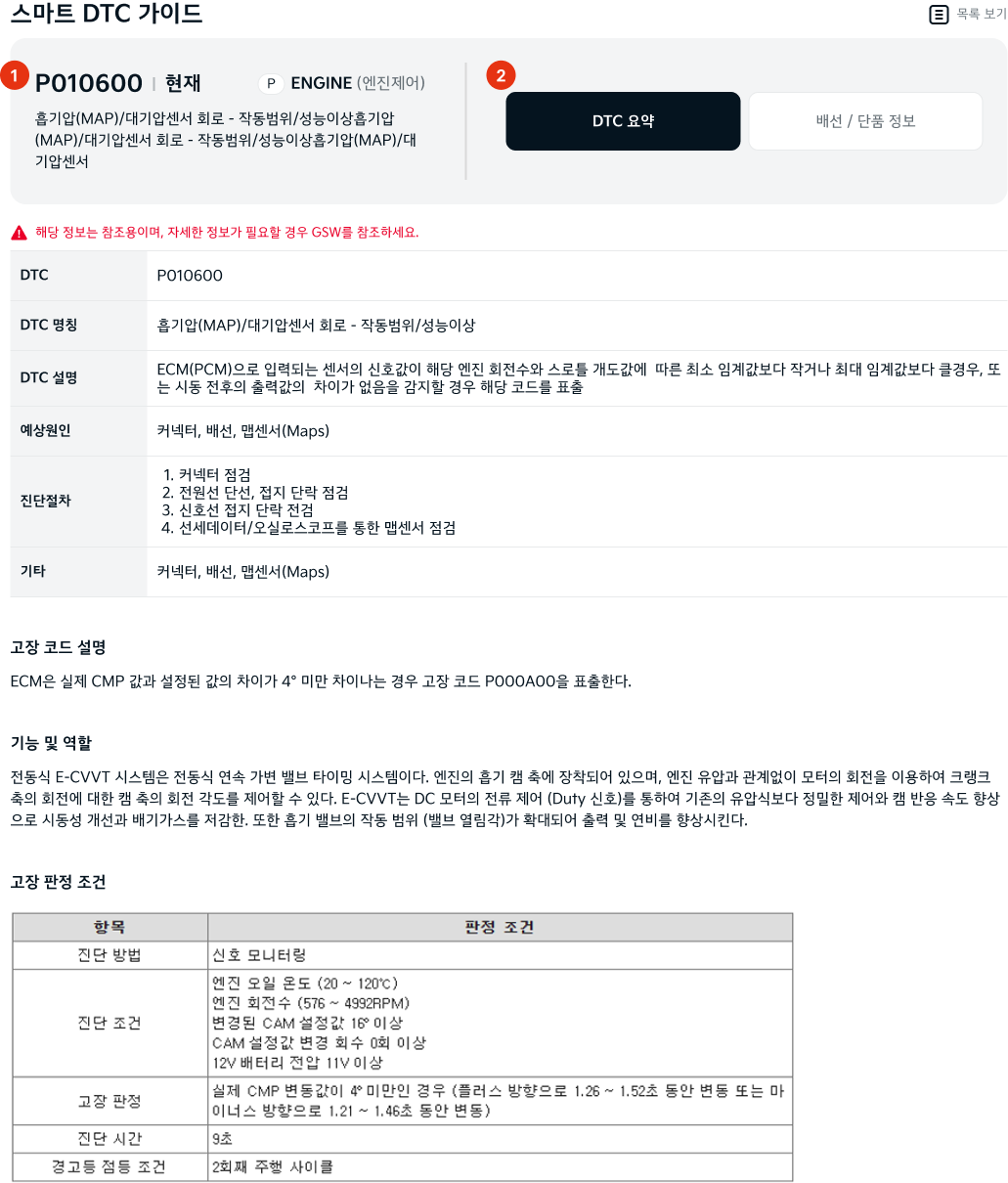

고장코드에 대한 가이드를 제공하는 기능으로, 시스템 영역에서 고장코드를 선택한 경우 활성화되어 이용 가능합니다.
EV 진단 내 상세 페이지를 통해 제공되며, 목록 보기 버튼을 통해 다시 EV 진단 화면으로 돌아갈 수 있습니다.

구분	항목	내용
1	고장코드 정보 영역	고장코드와 상태, 시스템 구분, 시스템정보, 안내문구가 표출됩니다.
2	탭 영역	DTC 요약, 배선/단품정보 탭을 제공하며,선택 시 각각의 상세 화면을 제공합니다.

구분	항목	내용
1	안내문구	고장코드 검색 중 상태와 완료 상태일 때 각기 안내 문구를 제공합니다. -검색 중 : 고장코드 검색 중입니다. 잠시만 기다려주세요. -완료 : 고장코드 검색이 완료되었습니다. 시스템을 선택하여 진단 기능을 수행하세요.
2	시스템 목록	EV 시스템과 일반 시스템을 나누어 제공합니다. (검색 완료 시스템 수 / 전체 시스템 수)를 표현합니다. 시스템 구분 (P, C, B, M), 시스템 약어, 시스템 명칭, 시스템별 상태값을 표출합니다.

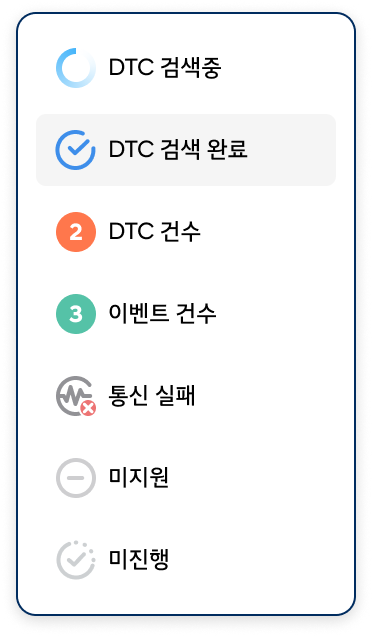

3	시스템별 상태값	정상, DTC 검색중, DTC 검색 완료, DTC 건수, 이벤트 건수, 통신실패, 미지원, 미진행 항목을 표출합니다.
4	고장코드 시스템	고장코드가 발생한 시스템은 선택 시 별도 영역을 통해 고장코드를 선택할 수 있습니다.
