✔ 안내

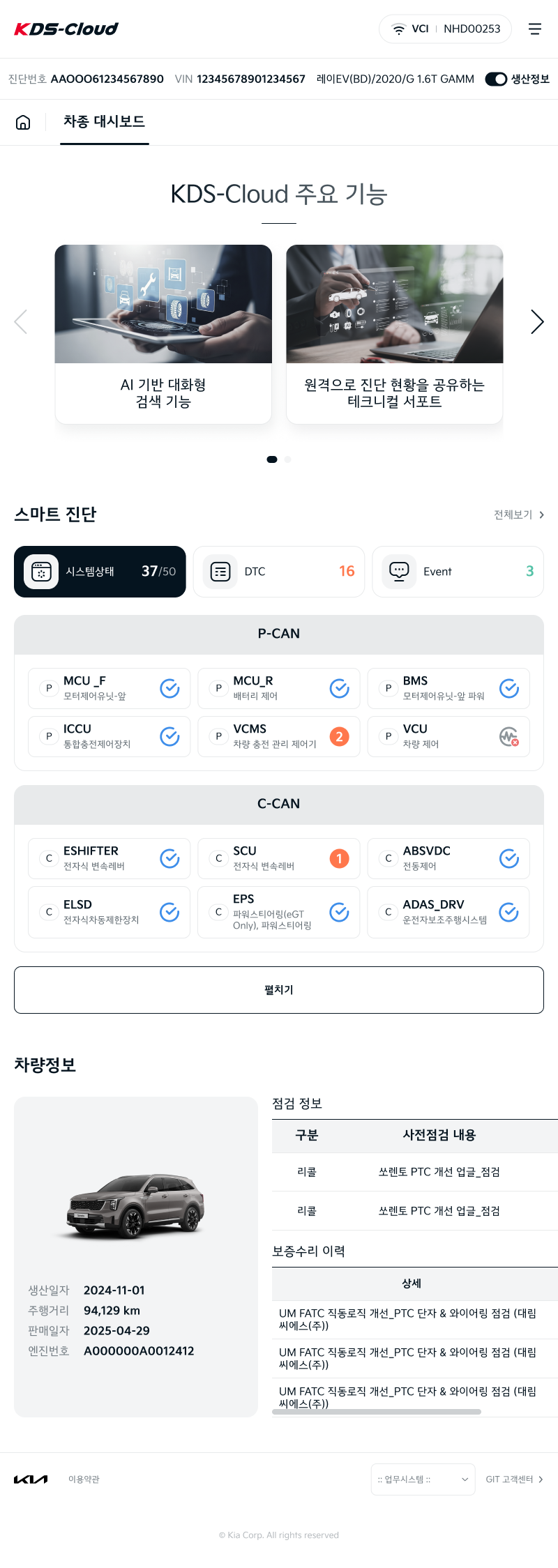

대시보드는 차량 진단 시스템의 종합 요약 화면으로, 주요 기능과 정보를 한눈에 확인하고 빠르게 접근할 수 있도록 구성된 공간입니다.
사용자는 대시보드를 통해 간단한 안내와 함께 스마트 진단 결과, 차량정보, 정비정보 등 핵심 정보를 직관적으로 확인할 수 있으며, 상세 페이지로 바로 이동할 수 있습니다.
※ 해당 이미지는 향후 개발 내용 반영 예정이므로 실제 화면과 상이 할 수 있습니다.
1. 시스템 주요 특징
(1) 통합 정보 제공
안내용 배너, 스마트 진단 결과, 차량정보 등을 한 화면에서 확인할 수 있습니다.
(2) 직관적 UI
요약된 지표와 버튼 중심으로 구성되어, 시인성과 사용자 편의성이 향상되었습니다.

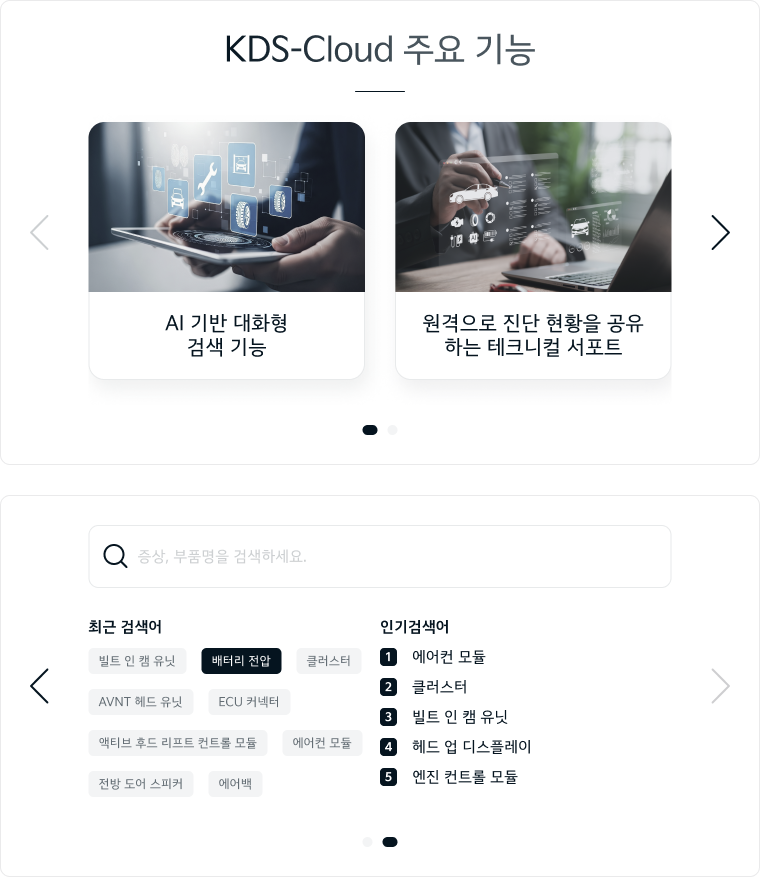

2. 롤링배너
KDS 주요 기능 안내 및 검색 영역을 제공합니다.
검색 영역을 통해 이전 검색 이력과 인기검색어를 확인할 수 있으며, 추후 스마트 검색 기능을 제공 예정입니다.
3. 스마트 진단

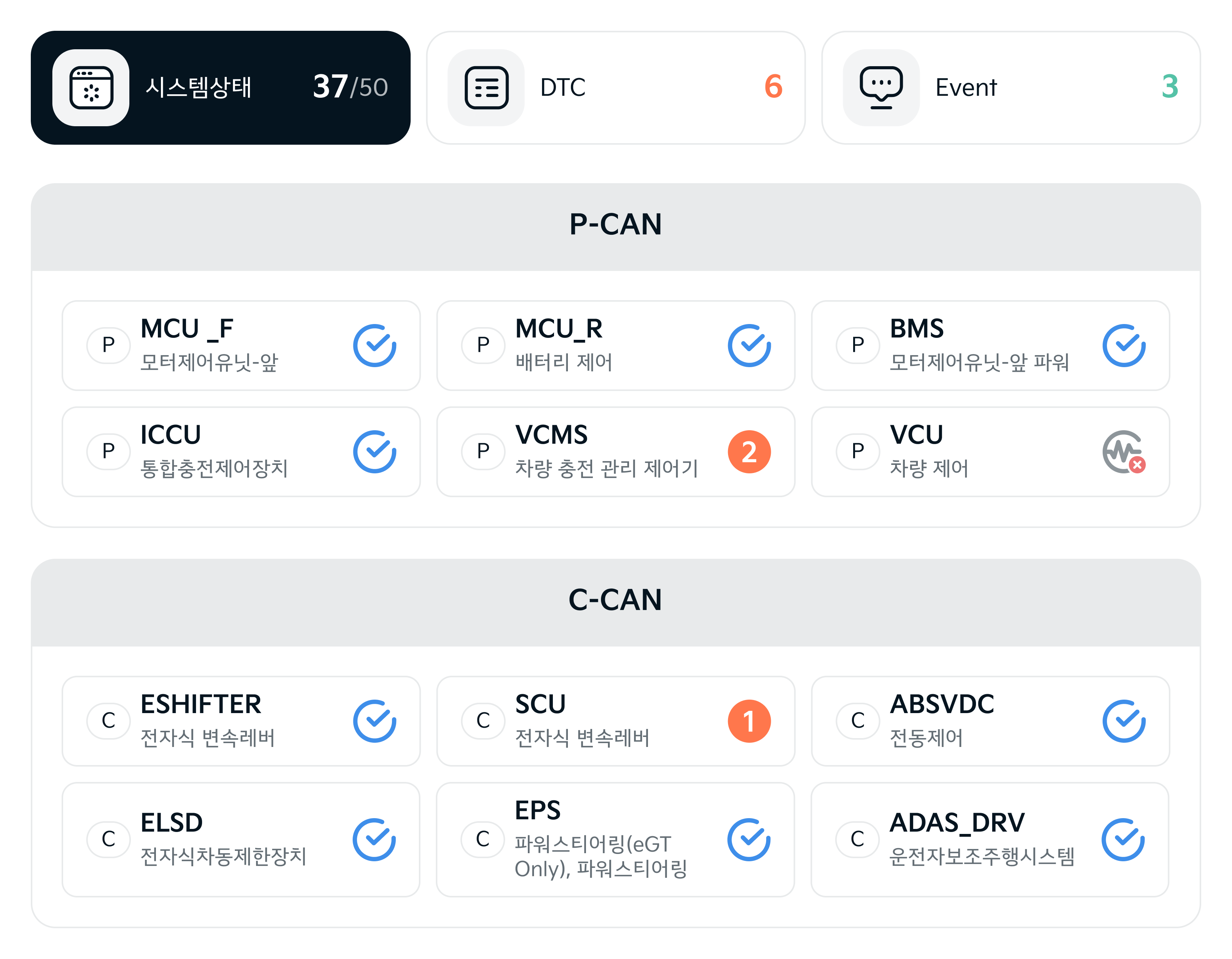

(1) 시스템 상태
CAN별 시스템 정보를 제공합니다.
시스템 카드를 선택 시, 스마트진단의 CAN 그룹 탭에서 해당 시스템이 선택된 상태의 화면으로 이동합니다.

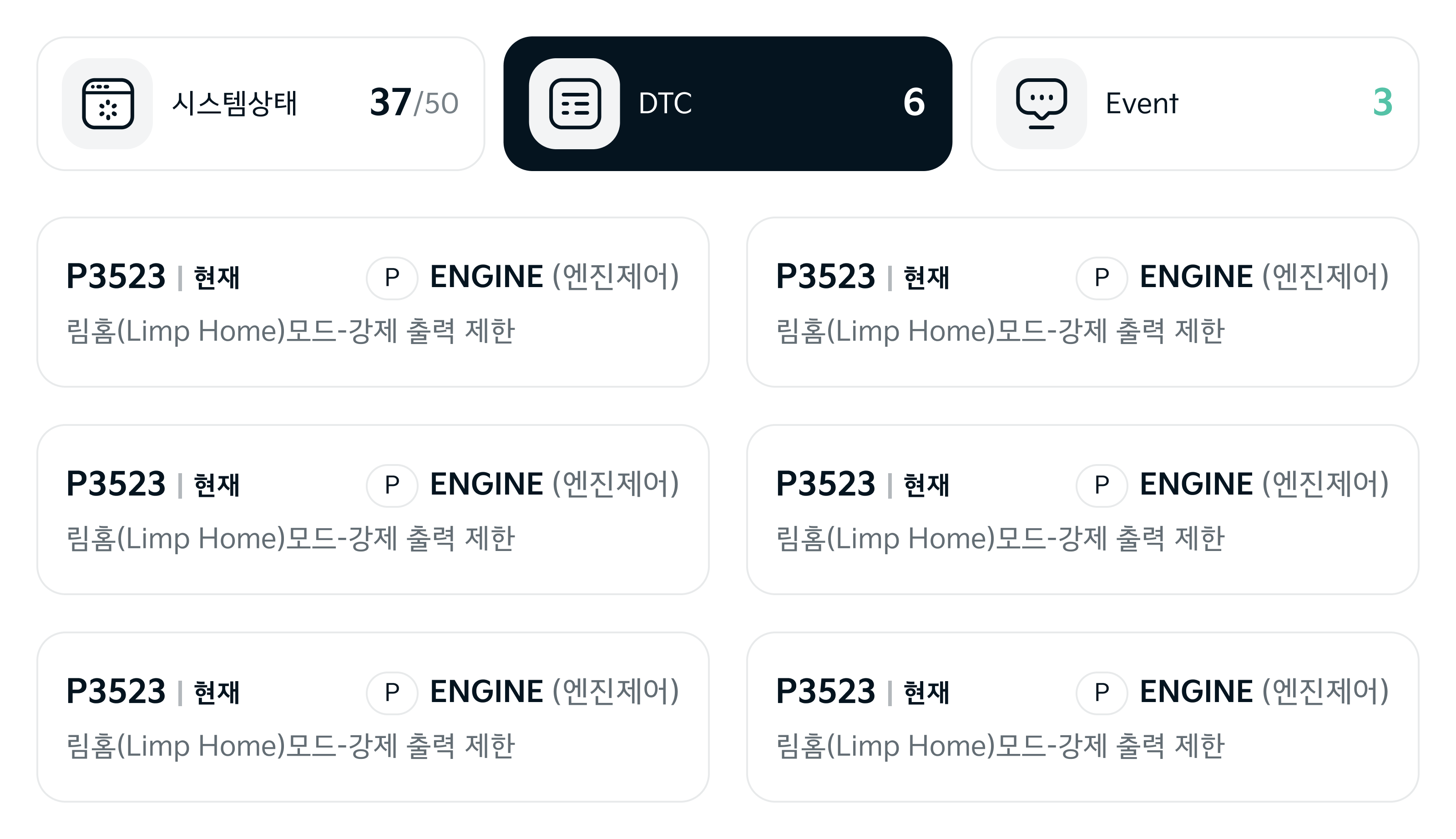

(2) DTC
해당 탭을 선택 시 발생된 DTC 정보를 제공합니다.
DTC 카드를 선택 시, 스마트 진단의 전체 DTC 탭에서 해당 고장코드가 선택된 상태의 화면으로 이동합니다.

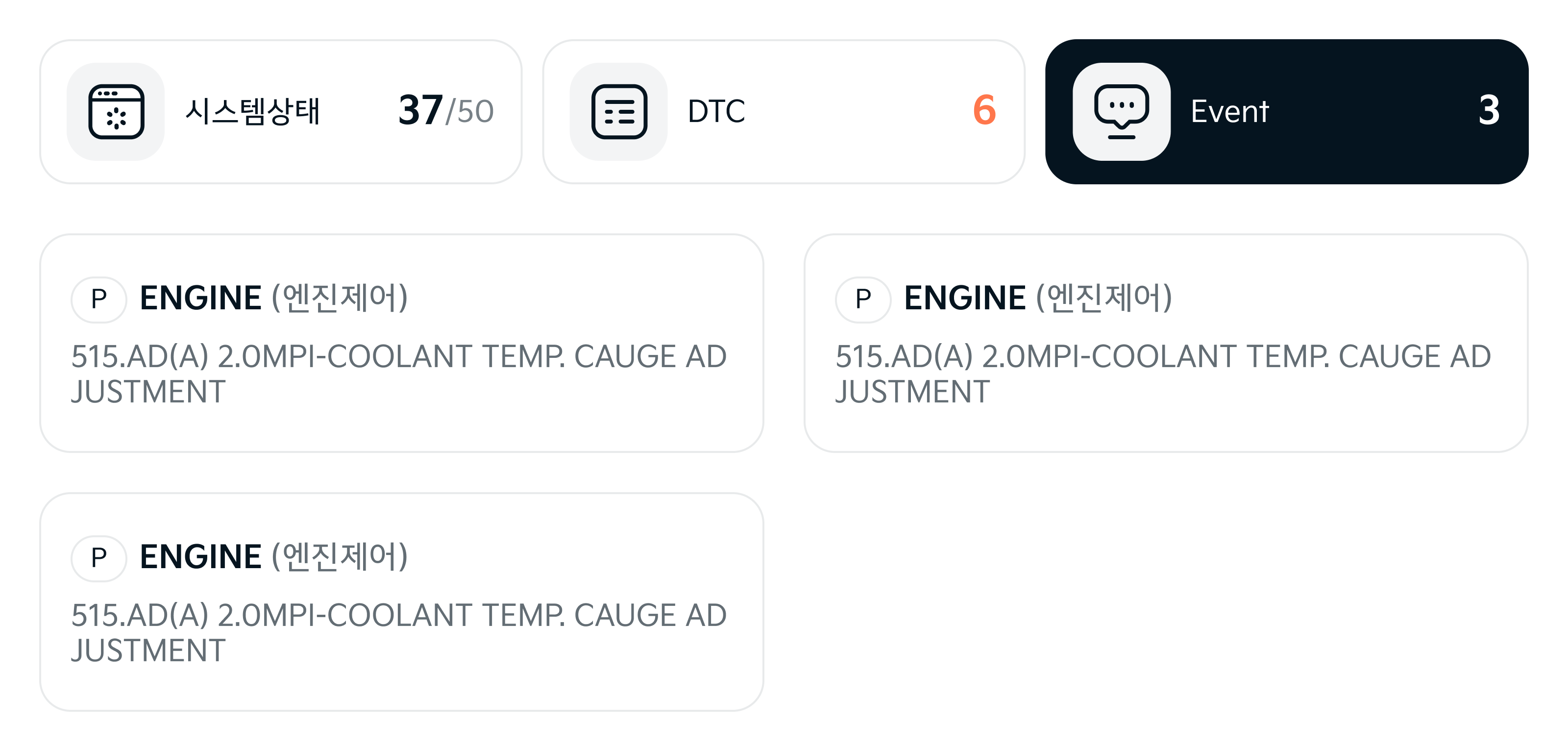

(3) Event
해당 탭을 선택 시, 검색된 Event 정보를 제공합니다.
Event 카드를 선택 시, 스마트 진단의 전체 Event 탭에서 해당 Event가 선택된 상태의 화면으로 이동합니다.

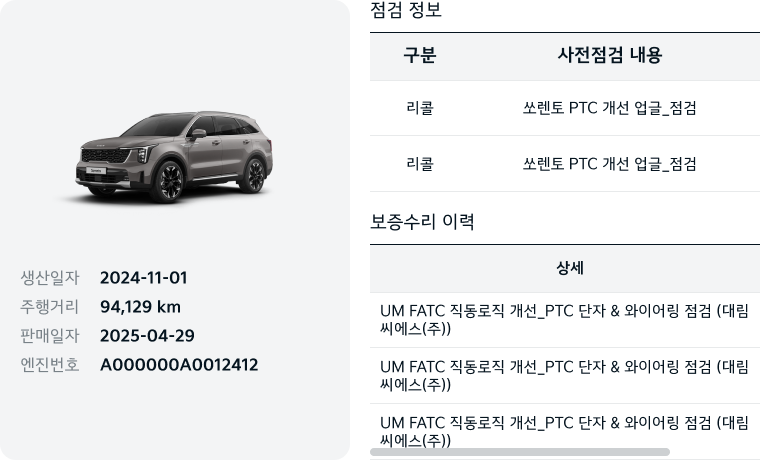

4. 차량 정보
현재 VCI와 연결된 차량의 기본 정보와 점검정보, 보증수리 이력 정보를 표출합니다.
전체보기 버튼을 통해 상세페이지로 이동하여 더 많은 내용을 확인 할 수 있습니다.
