6-1. 스마트 진단 – GITdocs_KOR

✔ 안내

원클릭으로 고장코드, 상태정보, 원인, ECU Upgrade Event 개수 등 차량 상태 정보를 제공해주는 진단 기능입니다.

→ 진입경로 : 메인 대시보드 / 메뉴 목록의 기본진단 > 스마트진단 선택

※ VCI Cloud를 차량 OBD 포트에 연결하면 최초 1회 자동 실행 됩니다.
스마트 진단 완료 후에 다른 기능 수행을 권장드립니다.

1. 주요 특징

스마트 진단은 상단 탭을 통해 CAN 그룹별 시스템 목록, 시스템 목록, 전체 DTC 목록을 제공합니다.
사용자는 각자의 목적에 따라 진단 정보의 범위를 선택하여 확인할 수 있습니다.

2. CAN 그룹 탭

CAN 통신별로 분류(P-CAN, C-CAN, B-CAN, M-CAN, M-CAN .ETC)하여 시스템 목록을 표출합니다.
하나의 시스템은 여러 CAN 그룹에 포함될 수 있으므로, CAN 그룹의 시스템 총 개수는 전체 시스템 목록 총 개수보다 많게 표현될 수 있습니다.

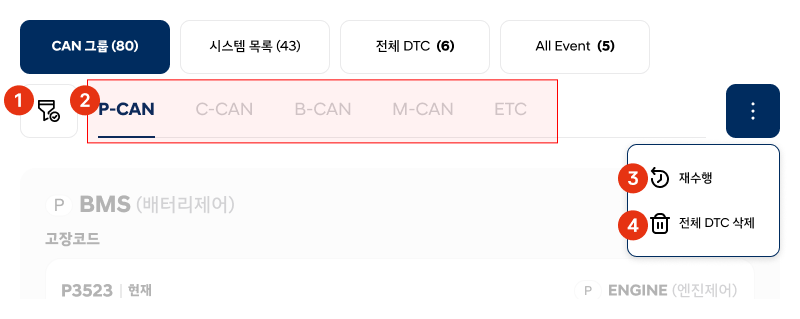

(1) 목록 상단 기능

구분	항목	내용
1	시스템 구분 필터	필터를 통해 파워트레인, 샤시, 바디, 멀티미디어 와 같은 시스템 구분을 선택해 원하는 시스템 목록만 확인할 수 있습니다.
2	바로가기 버튼	각 CAN 버튼 선택 시, 해당 CAN이 있는 위치로 화면 초점이 이동합니다.
3	재수행 버튼	선택 시 스마트진단을 재수행합니다.
4	전체 DTC 삭제	선택 시 발생한 DTC를 전체 삭제합니다.

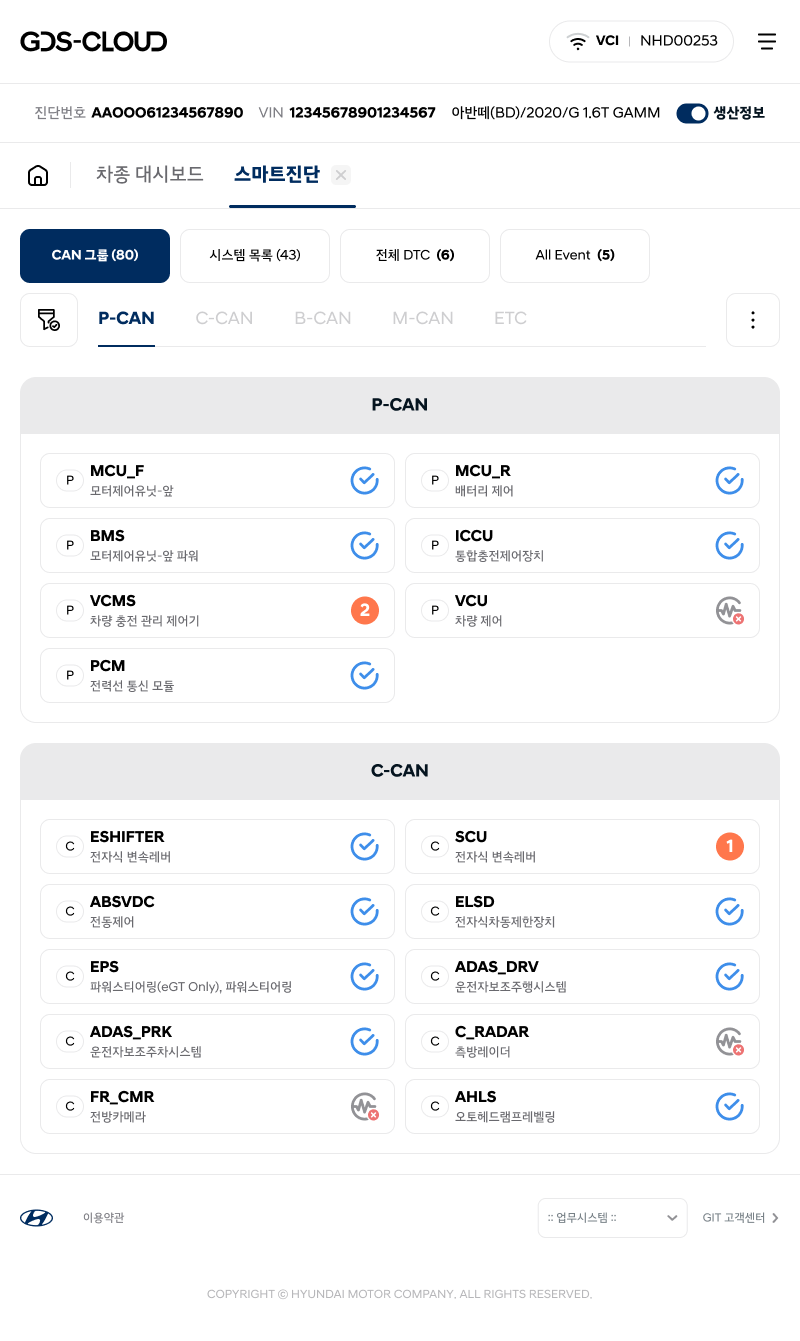

(2) CAN 그룹별 시스템 목록

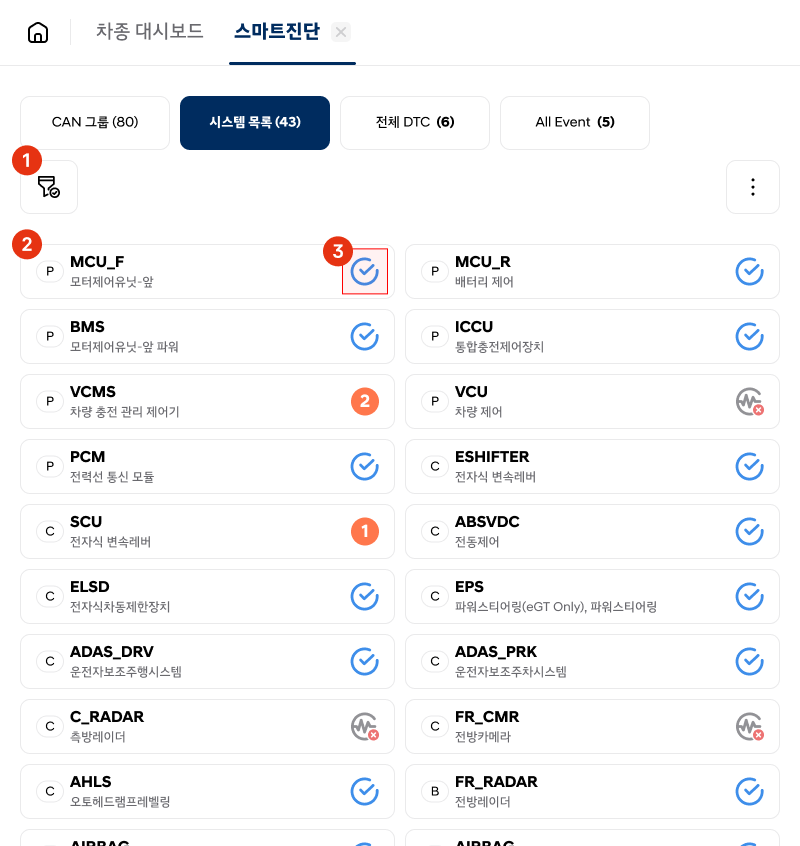

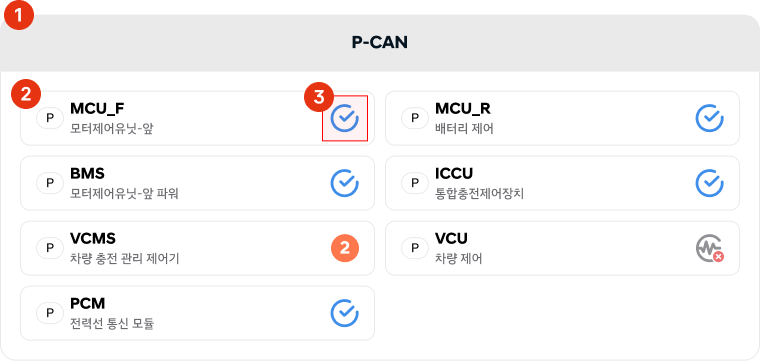

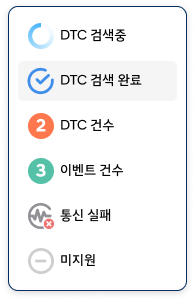

① 시스템 목록

② 상세정보
상세 정보 영역은 시스템 선택 시 표출됩니다.
다만 디바이스 종류(PC / Tablet / Mobile)에 따라 표출되는 방식이 각기 다릅니다.
PC의 경우 목록과 상세를 한 화면에 표출하고, Tablet, Mobile의 경우 목록과 상세를 분리하여 단계별로 표출합니다.

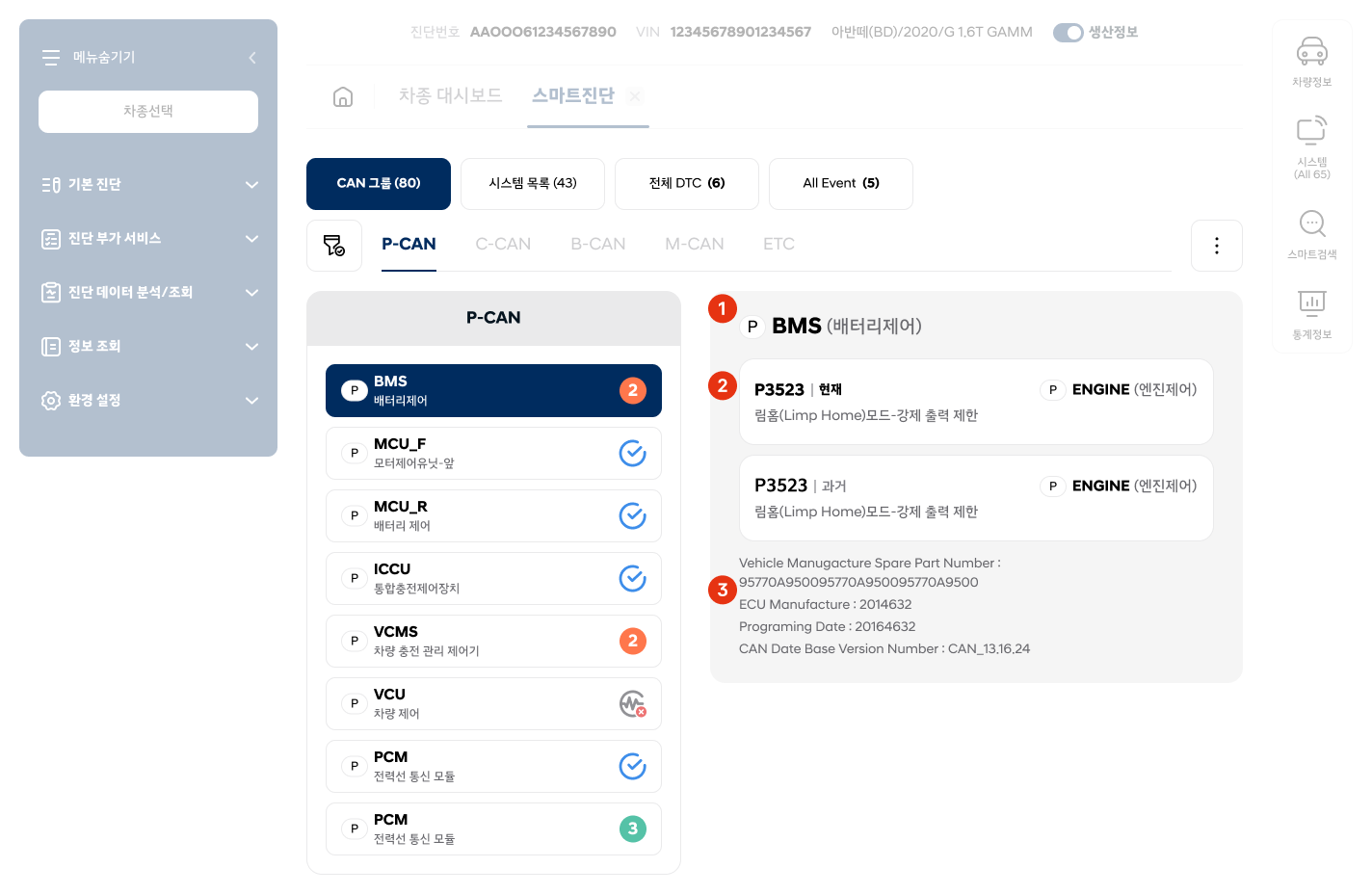

시스템 상세_pc.png

[PC 버전]

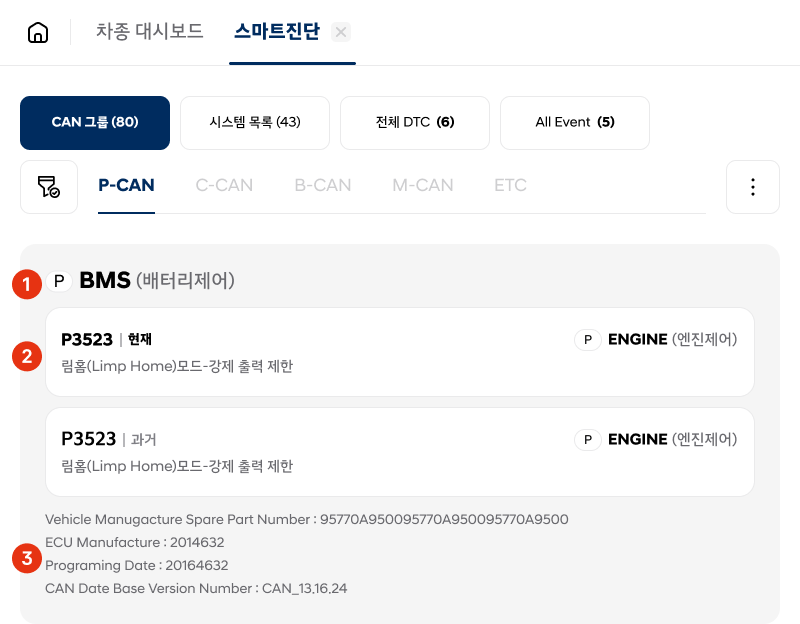

시스템 상세_ta.png

[Tablet / Mobile 버전]

구분	항목	내용
1	시스템 정보	시스템 구분 (P, C, B, M), 시스템 약어, 시스템 명칭을 표출합니다.
2	고장코드 정보	시스템에 발생한 고장코드를 표출합니다. DTC 코드, DTC 상태, DTC 발생 시스템(구분,약칭,명칭), DTC 설명을 확인할 수 있습니다.
3	사양 정보	시스템의 사양 정보를 표출합니다.

3. 시스템 목록 탭

전체 시스템 목록을 표출하며, 총 개수는 탭에 괄호 안 숫자로 표시됩니다.

4. 전체 DTC 탭

전체 DTC 목록을 표출하며, 총 개수는 탭에 괄호 안 숫자로 표시됩니다.

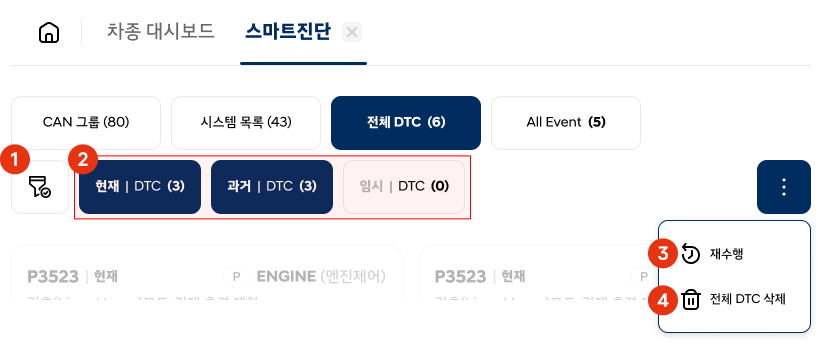

(1) 목록 상단 기능

구분	항목	내용
1	시스템 구분 필터	필터를 통해 파워트레인, 샤시, 바디, 멀티미디어 와 같은 시스템 구분을 선택해 원하는 고장코드 목록만 확인할 수 있습니다.
2	DTC 상태 필터	ON / OFF 버튼을 통해 현재, 과거, 임시 DTC를 선택해 원하는 고장코드를 확인할 수 있습니다. - 각 버튼마다 해당하는 DTC 개수가 괄호 안 숫자로 표시됩니다. - 버튼 선택 시 선택 시 해당 상태만 필터링하여 조회합니다. - 모두 선택할 경우 모두 해제 시 와 같은 결과를 표출합니다.
3	재수행 버튼	선택 시 스마트진단을 재수행합니다.
4	전체 DTC 삭제	진단 완료 후 발생한 DTC를 전체 삭제합니다.

(2) 전체 DTC 목록

① DTC 목록
DTC 목록은 디바이스 종류(PC / Tablet / Mobile)에 따라 표출되는 방식이 각기 다릅니다.
PC의 경우 목록과 상세를 한 화면에 표출하고, Tablet, Mobile의 경우 목록과 상세를 분리하여 단계별로 표출합니다.

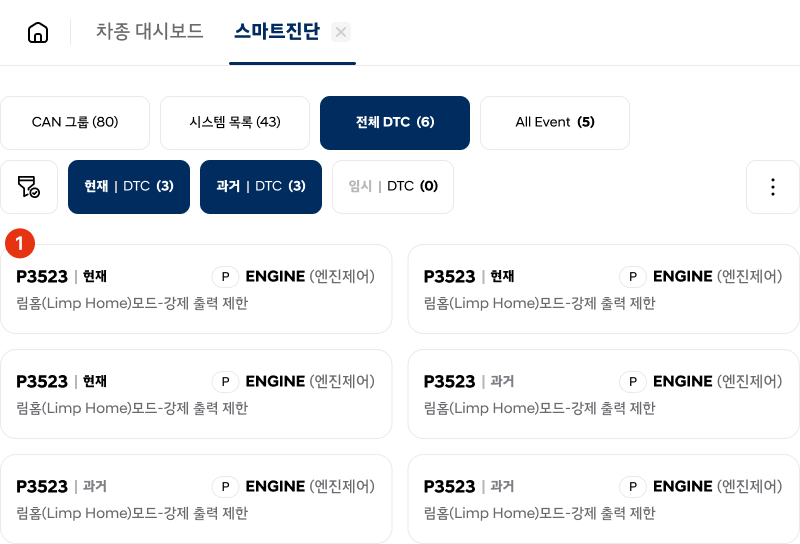

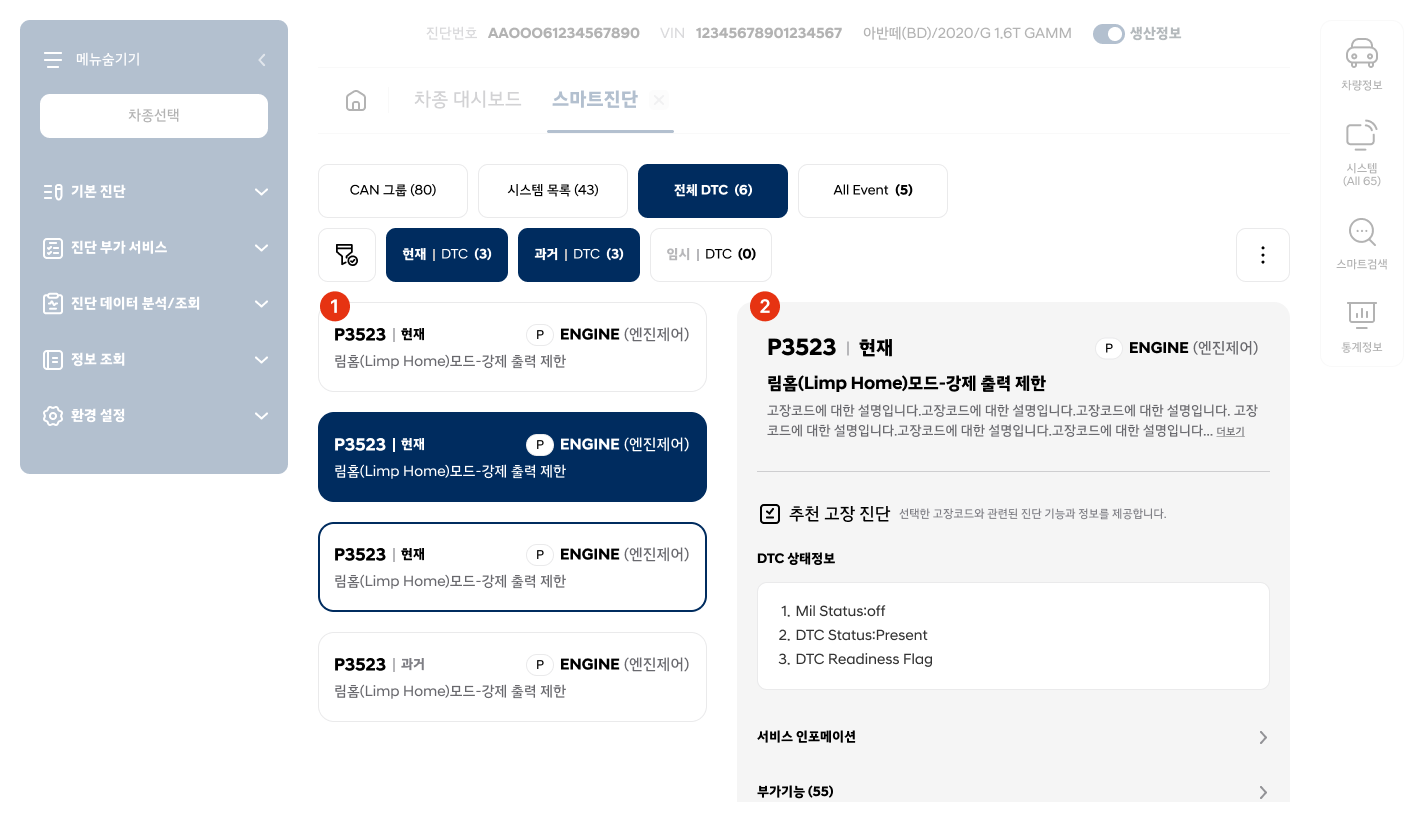

[PC 버전]

[Tablet / Mobile 버전]

구분	항목	내용
1	고장코드 목록	DTC 코드, DTC 상태(현재,과거,임시), DTC 발생 시스템(구분,약칭,명칭), DTC 설명을 표출합니다. - 선택 시 상세정보를 표출합니다.
2	[PC] 상세정보	상세정보 영역이 한 화면에 함께 표출됩니다.

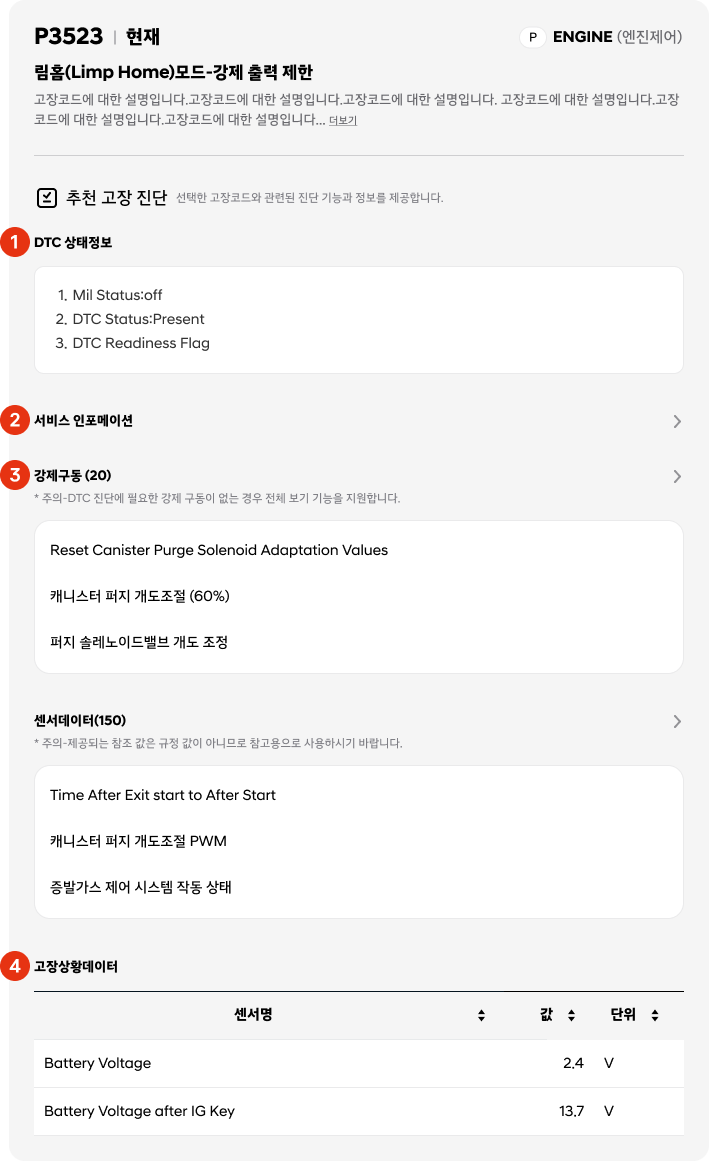

② 상세정보
추천 고장 진단 정보를 표출합니다.

구분	항목	내용
1	DTC 상태정보	선택된 DTC의 상태 정보를 표출합니다.
2	서비스 인포메이션	선택 시 새 창을 통해 GSW로 이동합니다.
3	부가기능 / 강제구동 / 센서데이터	해당 DTC와 연계된 부가기능 / 강제구동 / 센서데이터가 있을 경우 각 영역에서 3개까지 표출합니다. 더보기 버튼을 통해 각 상세 페이지로 이동 가능합니다. - 해당 DTC의 시스템 정보를 유지한 상태로 상세 페이지로 이동합니다.
4	고장상황 데이터	프리즈 프레임 기능입니다. DTC에 정의된 센서에 대해 특정 프레임 값을 표출합니다.
