✔ 안내

단일 센서데이터 진단, 그룹 센서데이터 진단 기능을 제공합니다.
단일 / 그룹 여부에 따라 단일 시스템 혹은 다중 시스템과 통신하여 센서항목별 상태값을 보여줍니다.

→ 진입경로 : 메뉴 목록의 기본진단 > 센서데이터 진단 선택

1. 시스템 선택

(1) 기능 진입 시 시스템 선택

시스템을 선택하여 검색할 센서데이터의 범위를 설정합니다.
- 단일 탭과 다중 탭은 선택 가능한 시스템 수가 다르므로, 각기 다른 UI로 제공됩니다.

(2) 시스템 재선택

진단 후 다른 시스템도 추가로 진단해야 할 경우,

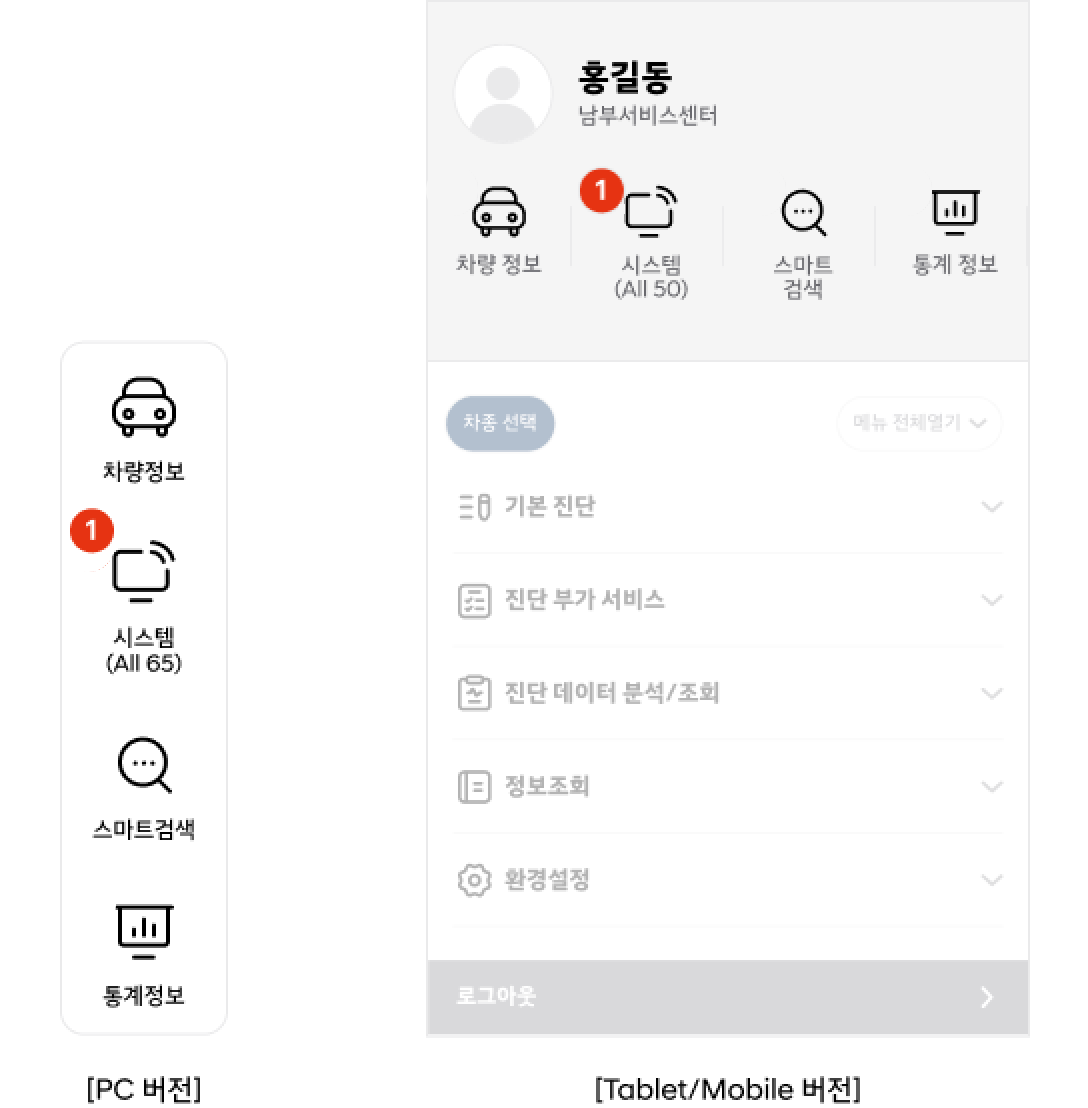

화면 내에서 퀵메뉴 또는 메뉴 목록의 시스템 버튼을 선택하여 진단할 시스템을 다시 선택할 수 있습니다.

구분	항목	내용
1	시스템 버튼	PC 버전에서는 퀵메뉴, TA/PH 버전에는 메뉴 목록에서 제공됩니다. 선택 시 시스템 목록 확인 / 검색 / 선택이 가능하며, 이후 선택된 내용을 기반으로 각 진단 서비스를 이용할 수 있습니다.

2. 단일 탭

하나의 시스템을 선택하여 해당 제어기와만 개별적으로 통신하는 기능입니다.

(1) 목록 상단 기능


구분	항목	내용
1	모드 전환 버튼	텍스트 모드, 바 그래프 모드, 그래프모드를 제공합니다. - 텍스트 모드가 기본으로 제공됩니다. - 그 외 바 그래프 모드, 그래프 모드를 선택하여 전환할 수 있습니다. - 그래프 모드 버튼의 경우 센서 선택사항이 있을 때 활성화됩니다.
2	고정출력 버튼	센서 목록 중에서 선택한 센서만 통신하며 값을 확인할 수 있도록 하는 기능입니다.
3	검색 영역	키워드로 센서명을 검색할 수 있는 기능입니다.
4	강제구동	선택 시 듀얼모드 또는 바텀시트를 통해 사용자가 선택한 센서 목록과 관련된 강제구동 목록을 제공합니다.
5	데이터 초기화	선택 시 다시 센서데이터 정보를 수집합니다.

(2) 센서 정보 표출 영역

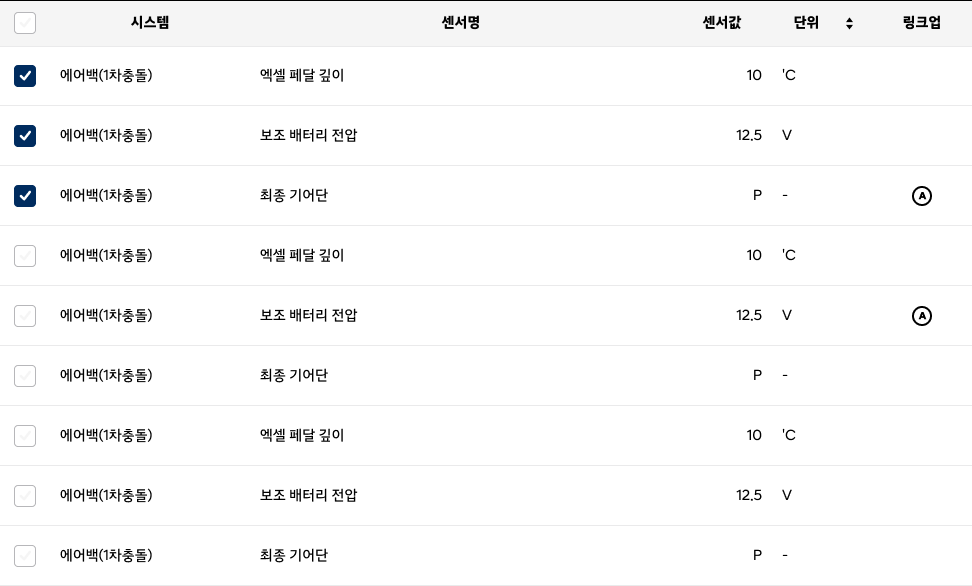

① 텍스트 모드
기본으로 표출되는 모드입니다. 시스템, 센서명, 센서값, 단위, 링크업 정보를 확인할 수 있습니다.
좌측 체크박스를 통해 전체 또는 각각의 센서를 선택할 수 있으며, 선택한 센서는 상단에 우선 정렬됩니다.

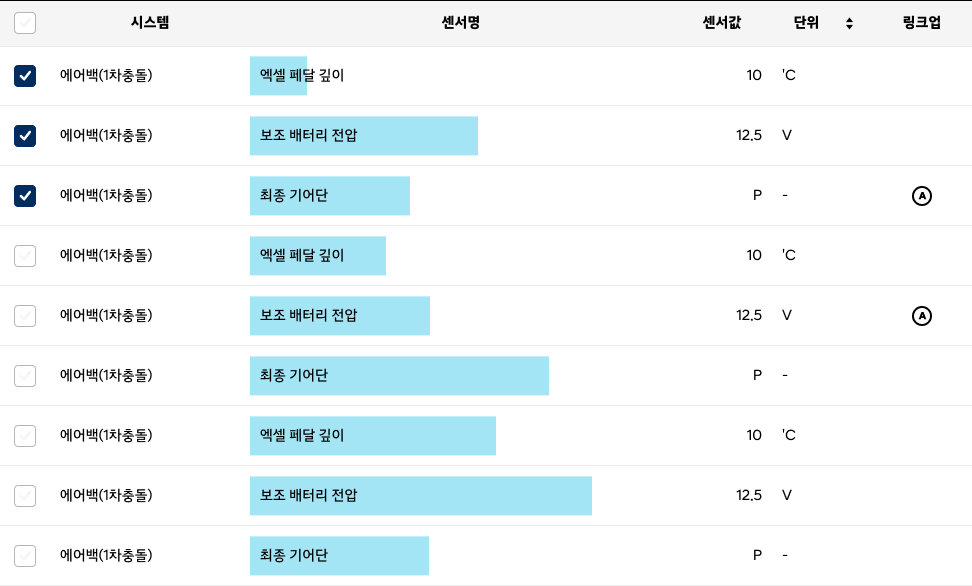

② 바그래프 모드
텍스트모드 내에 바그래프가 표현되는 모드입니다.
센서의 Min/Max 값을 기준으로 현재의 센서값을 그래프로 표현합니다.

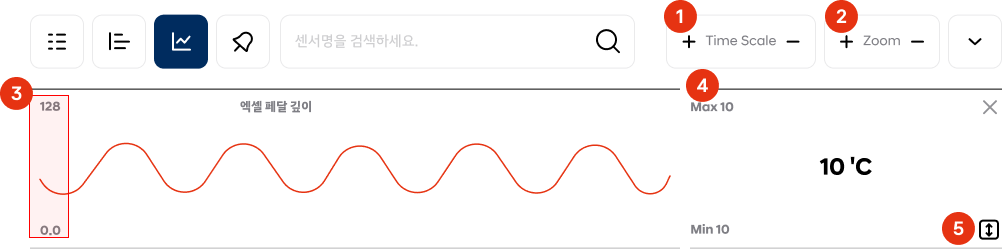

③ 그래프 모드
센서데이터 항목값을 그래프 형태로 확인할 수 있습니다.
해당 모드에서는 텍스트 검색 영역을 제공하지 않습니다.

구분	항목	내용
1	Time Scale 조절 버튼	시간축을 조절하여 그래프의 전체적인 흐름 혹은 순간을 확인할 수 있습니다.
2	Zoom 조절 버튼	그래프 영역을 확장하여 보다 상세한 그래프 형태를 확인할 수 있습니다.
3	그래프 표현 범위	DB상의 Min / Max 값 (센서별로 설정된 사전적 의미의 값)이 기본으로 표출됩니다.
4	실제 센서값	실제 차량에서 취득된 센서의 Min / Max 값과 실시간 센서값을 표현합니다. 해당 값은 차량 상태에 따라 갱신될 수 있고, DB에 등록된 값보다 작거나 클 수 있습니다.
5	오토레인지 버튼	선택 시 그래프 표현 범위가 DB상의 Min / Max 값에서 실제 취득된 센서의 Min / Max 값으로 변경됩니다. 그래프가 표현되는 범위가 수정되어 보다 상세하게 표출됩니다.

④ 분할 화면
각 모드의 화면에서 강제구동 버튼 선택 시 표출됩니다.

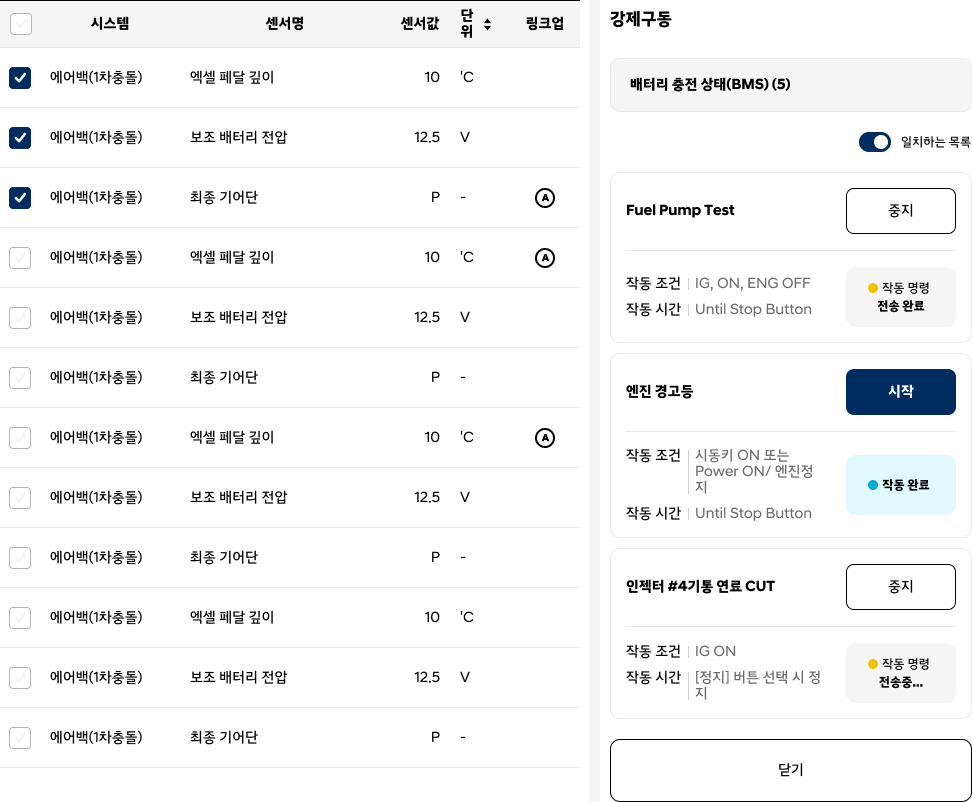

PC의 경우 듀얼모드를 통해 우측에 강제구동 내용을 표출하고, Tablet / Mobile의 경우 바텀시트를 통해 하단에 강제구동 내용을 표출합니다.

[PC 버전]

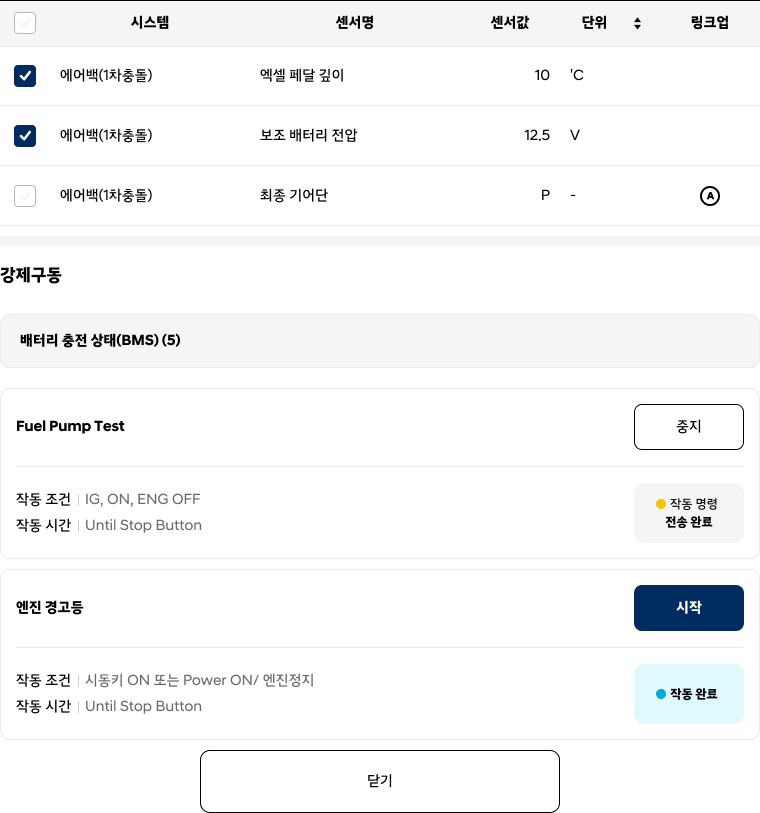

[Tablet / Mobile 버전]

3. 다중 탭

여러 시스템의 센서를 동시에 제공해 종합적인 데이터를 확인할 수 있는 기능입니다.

(1) 목록 상단 기능
일반 탭과 동일한 구성으로 제공되나, 그룹 열기 / 닫기 버튼이 추가로 제공됩니다.
진단 후 시스템 내 다른 센서도 추가로 진단해야 할 경우, 그룹 영역을 열어 조회할 센서를 추가할 수 있습니다.


(2) 다중 그룹 선택 영역
각 시스템별로 정보를 확인할 센서를 선택하는 영역입니다.
해당 영역은 디바이스 종류(PC / Tablet / Mobile)에 따라 표출되는 방식이 각기 다릅니다.
PC의 경우 우측에 내용을 표출하고, Tablet / Mobile의 경우 바텀시트를 통해 하단에 내용을 표출합니다.

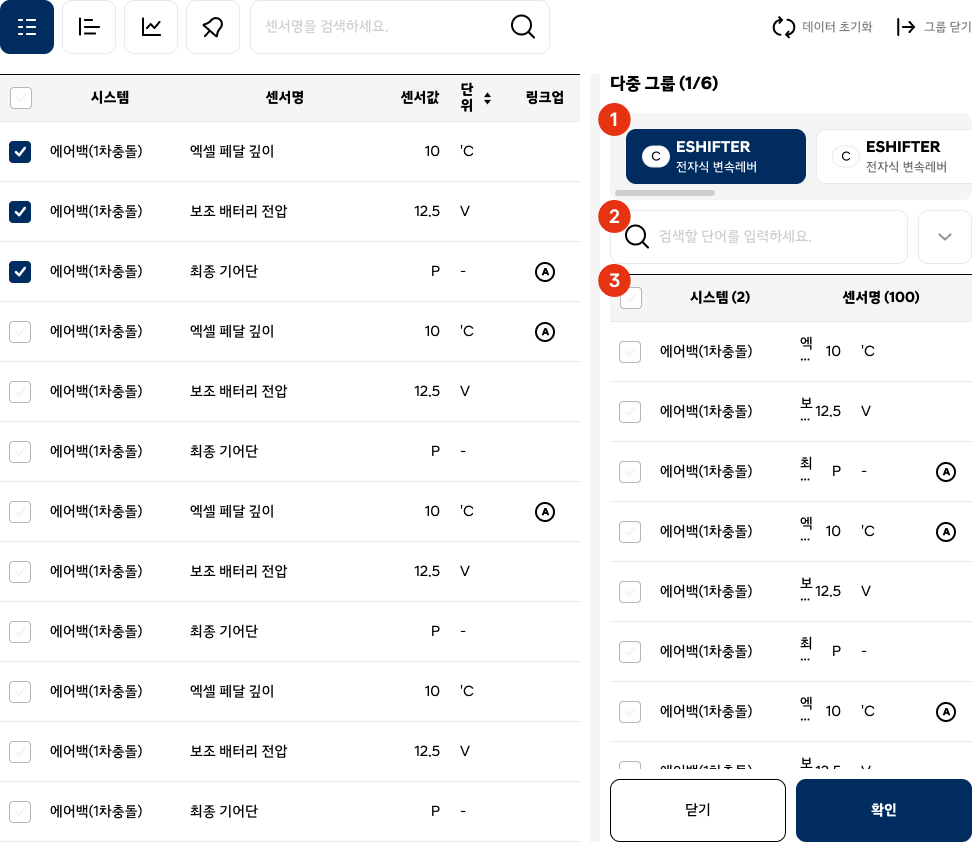

[PC 버전]

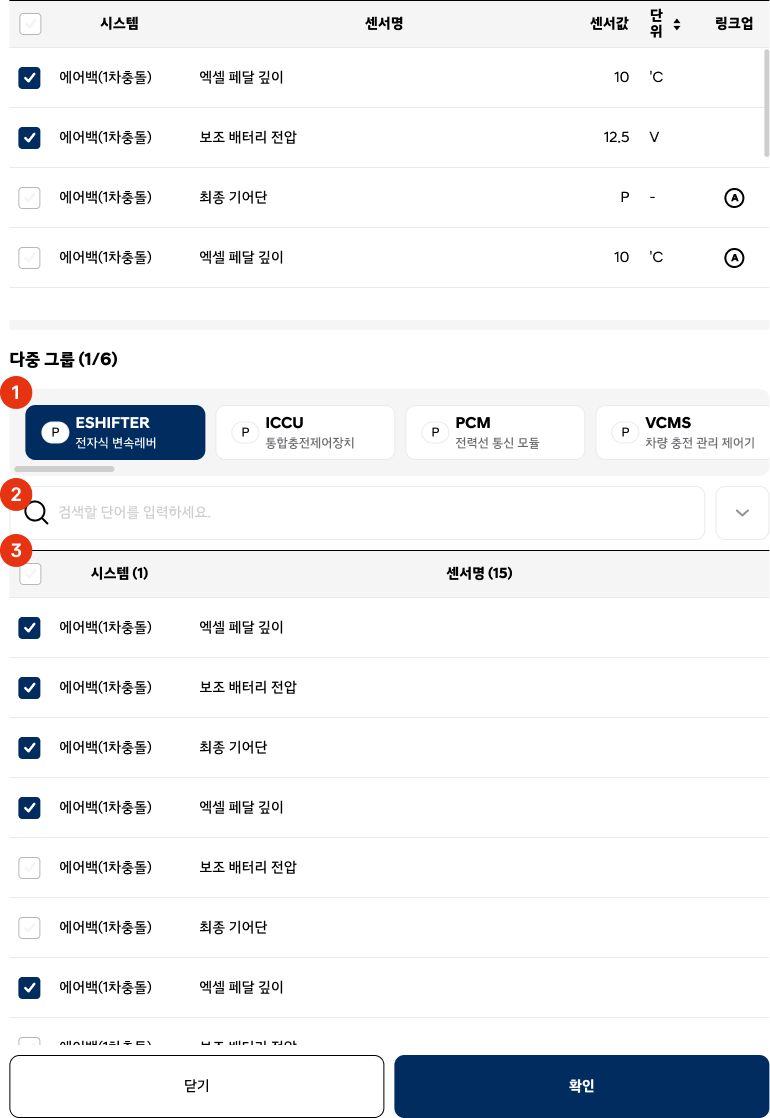

[Tablet / Mobile 버전]

구분	항목	내용
1	시스템 표출 영역	기능 진입 시 선택한 시스템 목록이 표출됩니다. 각 시스템은 중복으로 선택할 수 있으며, 선택 시 센서 목록 영역 상단에 내용이 표출됩니다.
2	검색 영역	키워드로 센서를 검색할 수 있는 기능입니다.
3	센서 목록	해당 영역에서 센서 선택 후 확인 버튼 선택 시 PC의 경우 좌측 목록, TA/PH의 경우 상단 목록에 추가되며 다중 그룹 선택 영역이 닫힙니다.

(3) 센서 정보 표출 영역
다중 그룹 선택 영역에서 선택한 센서들의 정보를 확인할 수 있습니다.
다양한 시스템의 센서들이 혼합 제공되나 센서 정보를 확인하기 위한 기능은 단일 탭과 동일합니다.

① 텍스트 모드
기본으로 표출되는 모드입니다. 시스템, 센서명, 센서값, 단위, 링크업 정보를 확인할 수 있습니다.
좌측 체크박스를 통해 전체 또는 각각의 센서를 선택할 수 있으며, 선택한 센서는 상단에 우선 정렬됩니다.

② 바그래프 모드
텍스트모드 내에 바그래프가 표현되는 모드입니다.
센서의 Min/Max 값을 기준으로 현재의 센서값을 바그래프로 표현합니다.

③ 그래프 모드
센서데이터 항목값을 그래프 형태로 확인할 수 있습니다.
해당 모드에서는 텍스트 검색 영역을 제공하지 않습니다.

구분	항목	내용
1	Time Scale 조절 버튼	시간축을 조절하여 그래프의 전체적인 흐름 혹은 순간을 확인할 수 있습니다.
2	Zoom 조절 버튼	그래프 영역을 확장하여 보다 상세한 그래프 형태를 확인할 수 있습니다.
3	그래프 표현 범위	DB상의 Min / Max 값 (센서별로 설정된 사전적 의미의 값)이 기본으로 표출됩니다.
4	실제 센서값	실제 차량에서 취득된 센서의 Min / Max 값과 실시간 센서값을 표현합니다. 해당 값은 차량 상태에 따라 갱신될 수 있고, DB에 등록된 값보다 작거나 클 수 있습니다.
5	오토레인지 버튼	선택 시 그래프 표현 범위가 DB상의 Min / Max 값에서 실제 취득된 센서의 Min / Max 값으로 변경됩니다. 그래프가 표현되는 범위가 수정되어 보다 상세하게 표출됩니다.

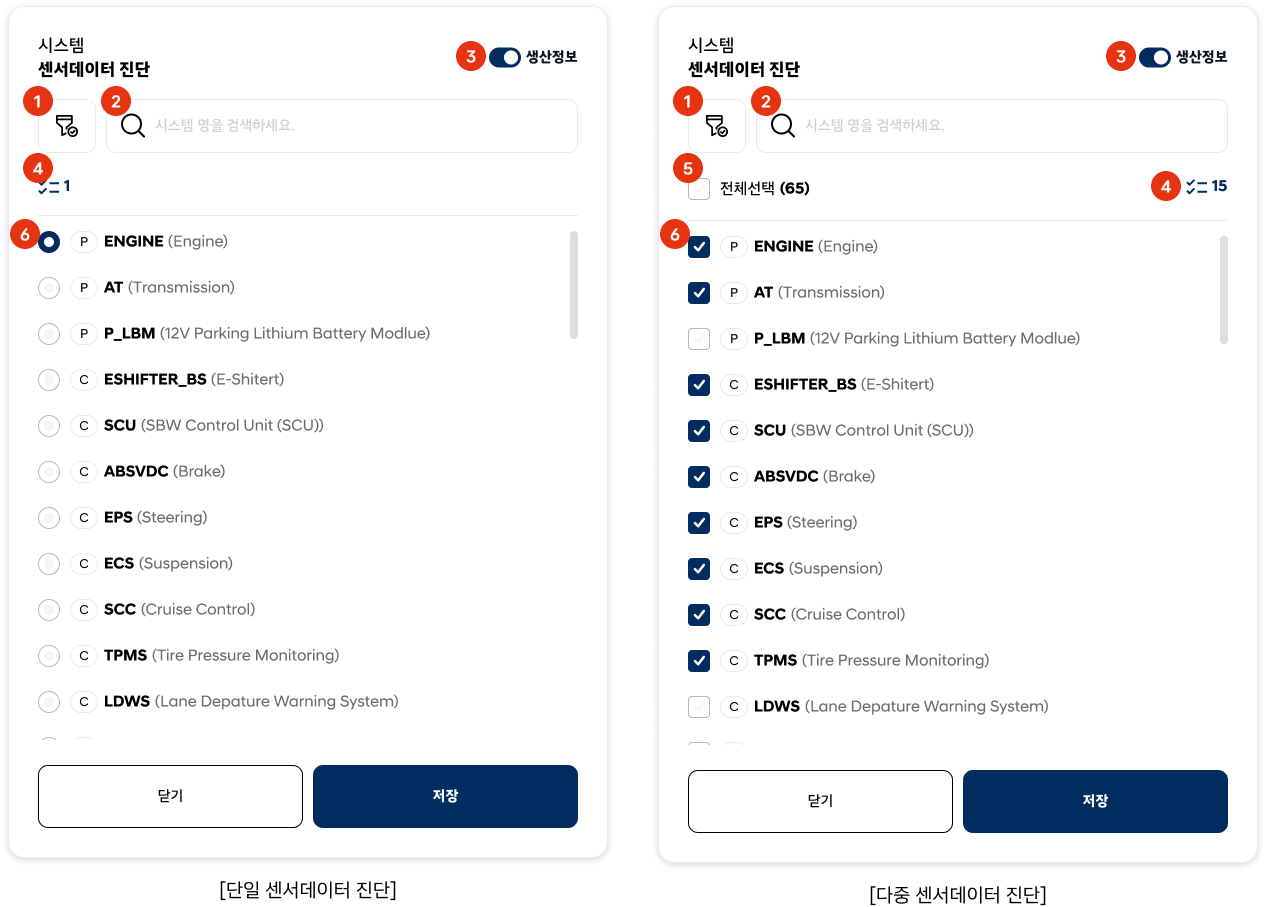

구분	항목	내용
1	시스템 구분 필터	선택 시 파워트레인, 샤시, 바디, 멀티미디어 항목을 선택 및 선택 해제 할 수 있습니다. - 선택 내용에 따라 하단 시스템 목록이 필터링되어 표출됩니다. - 선택한 시스템이 필터링 되어 목록에 표출되지 않더라도 선택한 내용은 유지됩니다.
2	검색 영역	키워드로 시스템을 검색할 수 있는 기능입니다.
3	생산정보 ON/OFF	선택 차종의 생산정보를 참조하여 장착된 시스템 목록을 출력합니다. 생산정보를 참조할 수 없는 경우에는 OFF 된 상태로 표출됩니다.
4	선택 개수 표현	시스템 목록에서 선택한 시스템 개수를 표출합니다.
5	전체 선택 버튼	선택 시 전체 시스템을 선택 처리합니다. - 시스템 구분 필터를 이용해 목록에 노출되지 않은 시스템이 있더라도 해당 내용까지 선택 처리됩니다.

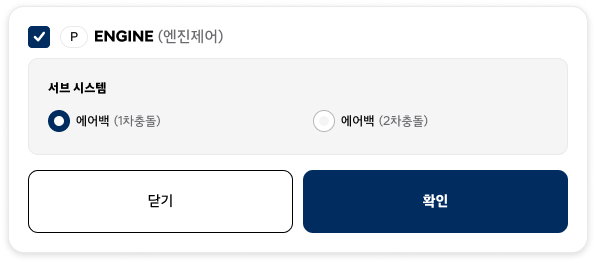

6	시스템 목록	설정한 내용대로 시스템 목록을 표출하며, 각 항목을 선택 및 선택 해제 할 수 있습니다. - 단일 센서데이터 진단의 경우 1개, 그룹 센서데이터 진단의 경우 N개 선택이 가능합니다. - 서브 시스템이 있는 경우, 바텀시트를 통해 상세 시스템을 선택 가능하도록 합니다.
