6-2. 고장코드 진단 – GITdocs_KOR

선택한 시스템의 고장코드(DTC) 목록을 기반으로 검색을 진행하고, 차량에 발생한 고장코드를 제공합니다

→ 진입경로 : 메뉴 목록의 기본진단 > 고장코드 진단 선택

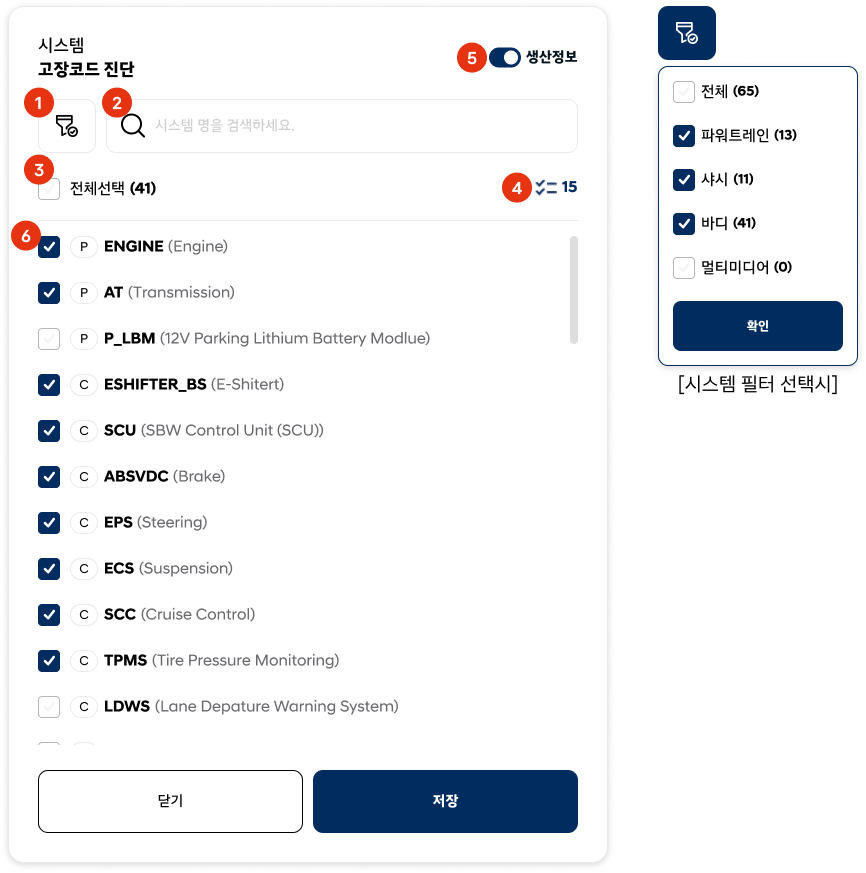

1. 시스템 선택

시스템을 선택하여 검색할 고장코드의 범위를 설정합니다.

구분	항목	내용
1	시스템 구분 필터	선택 시 파워트레인, 샤시, 바디, 멀티미디어 항목을 선택 및 선택 해제 할 수 있습니다. - 선택 내용에 따라 하단 시스템 목록이 필터링되어 표출됩니다. - 선택한 시스템이 필터링 되어 목록에 표출되지 않더라도 선택한 내용은 유지됩니다.
2	검색 영역	키워드로 시스템을 검색할 수 있는 기능입니다.
3	전체 선택 버튼	선택 시 전체 시스템을 선택 처리합니다. - 시스템 구분 필터를 통해 목록에 노출되지 않은 시스템이 있더라도 해당 내용까지 선택 처리됩니다.
4	선택 개수 표현	시스템 목록에서 선택한 시스템 개수를 표출합니다.
5	생산정보 ON/OFF	선택 차종의 생산정보를 참조하여 장착된 시스템 목록을 출력합니다. 생산정보를 참조할 수 없는 경우에는 OFF 된 상태로 표출됩니다.
6	시스템 목록	설정한 내용대로 시스템 목록을 표출하며, 각 항목을 선택 및 선택 해제 할 수 있습니다. - 서브 시스템이 있는 경우, 바텀시트를 통해 상세 시스템을 선택 가능하도록 합니다.

고장코드 진단 후 고장코드가 발생한 시스템 목록을 우선으로 표출합니다.
전체 개수를 괄호 안 숫자로 표시합니다.

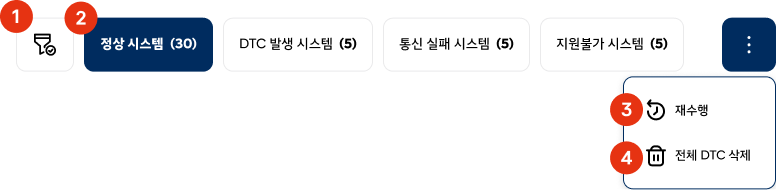

(1) 목록 상단 기능

상단 탭 목록.png

구분	항목	내용
1	시스템 구분 필터	선택 시 파워트레인, 샤시, 바디, 멀티미디어 향목을 선택 및 선택 해제 할 수 있습니다. - 선택 내용에 따라 하단 시스템 목록이 필터링되어 표출됩니다.
2	시스템 상태 필터	ON / OFF 버튼을 통해 정상, DTC발생, 통신실패, 지원불가 상태를 선택하고 원하는 고장코드를 확인할 수 있습니다. - 각 버튼마다 해당하는 DTC 개수가 괄호 안 숫자로 표시됩니다. - 버튼 선택 시 선택 시 해당 상태만 필터링하여 조회합니다. - 모두 선택할 경우 모두 해제 시 와 같은 결과를 표출합니다.
3	재수행 버튼	선택 시 고장코드 진단을 재수행합니다.
4	전체 DTC 삭제	진단 완료 후 발생한 DTC를 전체 삭제합니다.

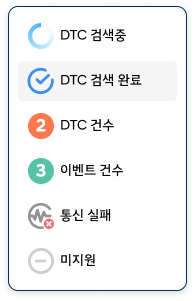

시스템 상태 필터.png

구분	항목	내용
1	정상 시스템	차량 ECU 및 통신 네트워크가 정상적으로 동작하며, 고장 코드(DTC)가 발생하지 않은 상태. 즉, 모든 기능이 의도대로 작동하는 정상 운행 상태를 의미합니다.
2	DTC 발생 시스템	DTC(진단 고장 코드)가 기록된 상태. ECU가 센서나 회로 이상을 감지하여 오류 코드가 저장된 경우로, 점검이나 수리가 필요합니다.
3	통신 실패 시스템	ECU 간 또는 ECU와 진단 장비 간 통신이 이루어지지 않는 상태. 네트워크 단선, 커넥터 불량, 전원 문제 등으로 인해 정상적인 데이터 교환이 불가능할 때 발생합니다.
4	지원 불가 시스템	해당 ECU나 기능이 진단 장비에서 지원되지 않는 경우. 예를 들어, 특정 차량 모델이나 옵션에 따라 진단 장비가 접근할 수 없는 기능일 때 사용됩니다.

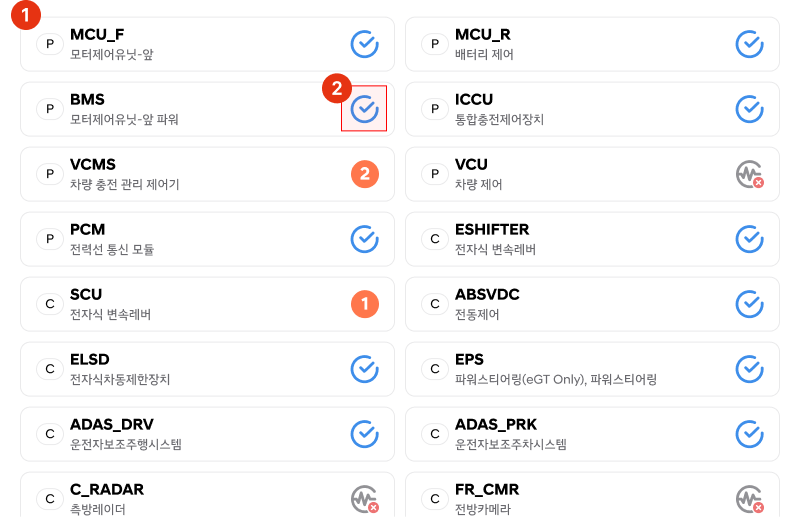

(2) 시스템 목록

선택 시 고장코드 목록을 확인할 수 있습니다.
전체 개수를 괄호 안 숫자로 표시합니다.

(1) 리스트 상단 기능

상단 탭 목록 - 고장코드.png

구분	항목	내용
1	시스템 구분 필터	필터를 통해 파워트레인, 샤시, 바디, 멀티미디어 와 같은 시스템 구분을 선택해 원하는 고장코드 목록만 확인할 수 있습니다.
2	DTC 상태 필터	ON / OFF 버튼을 통해 현재, 과거, 임시 DTC를 선택해 원하는 고장코드를 확인할 수 있습니다. - 각 버튼마다 해당하는 DTC 개수가 괄호 안 숫자로 표시됩니다. - 버튼 선택 시 선택 시 해당 상태만 필터링하여 조회합니다. - 모두 선택할 경우 모두 해제 시 와 같은 결과를 표출합니다.
3	재수행 버튼	선택 시 고장코드 진단을 재수행합니다.
4	전체 DTC 삭제	진단 완료 후 발생한 DTC를 전체 삭제합니다.

(2) 전체 DTC 목록

① DTC 목록
고장코드 진단은 디바이스 종류(PC / Tablet / Mobile)에 따라 표출되는 방식이 각기 다릅니다.
PC의 경우 목록과 상세를 한 화면에 표출하고, Tablet, Mobile의 경우 목록과 상세를 분리하여 단계별로 표출합니다.

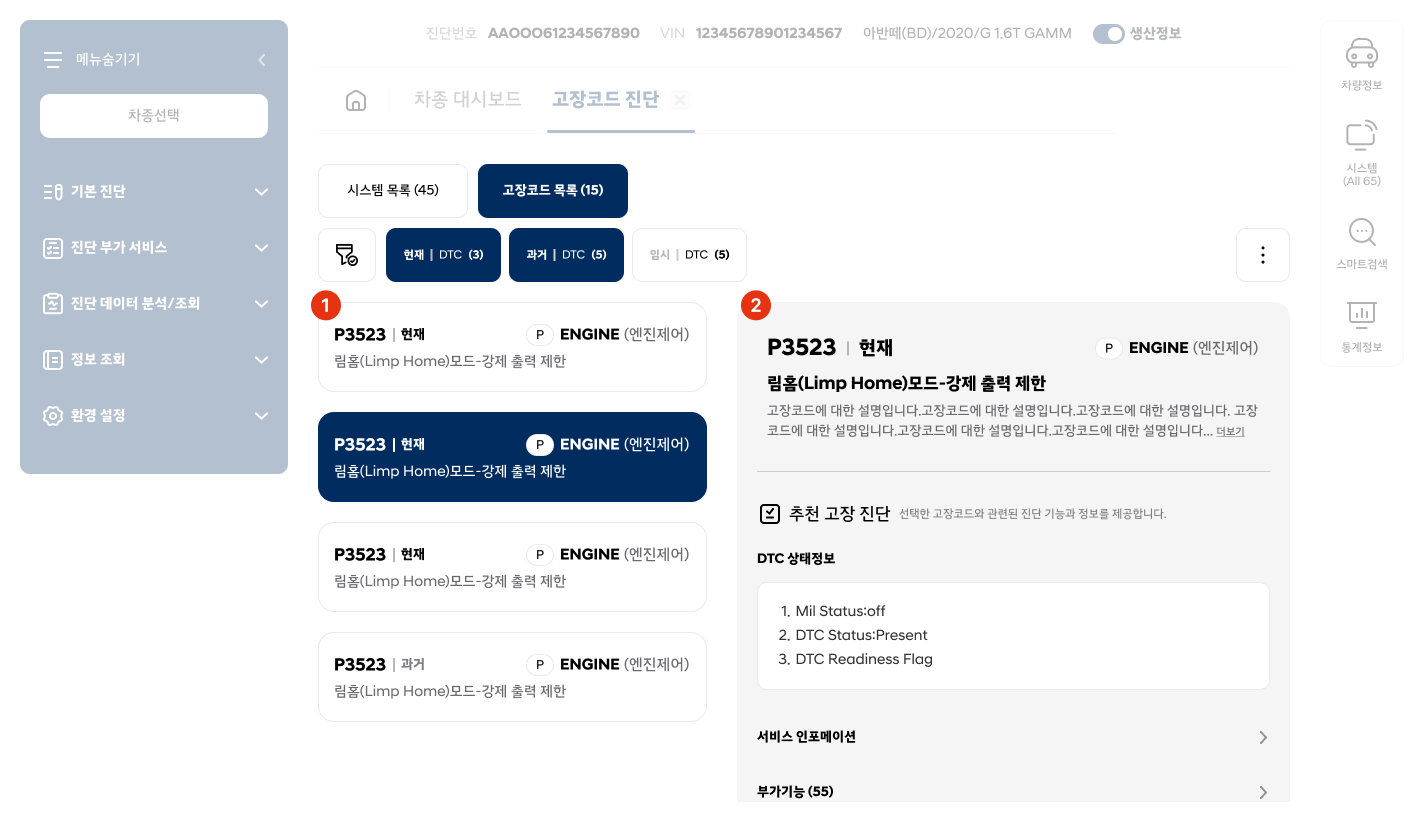

[PC 버전]

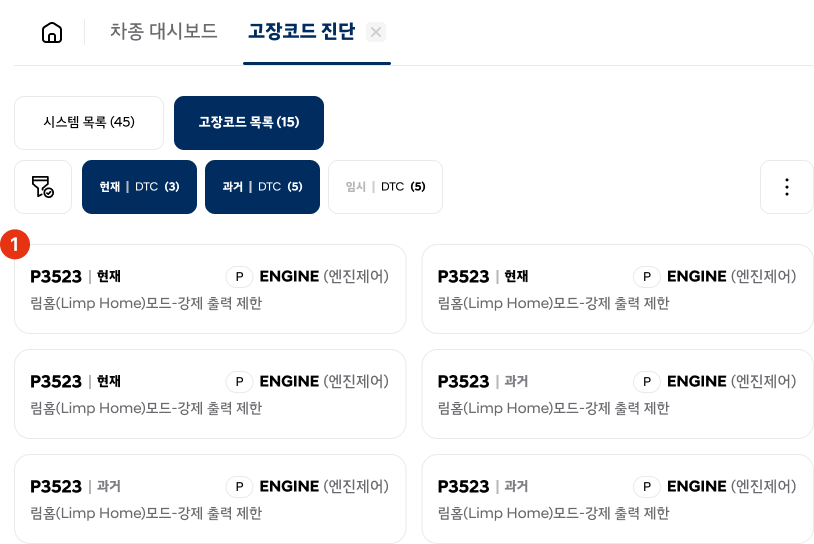

[Tablet / Mobile 버전]

구분	항목	내용
1	고장코드 목록	DTC 코드, DTC 상태, DTC 발생 시스템(구분,약칭,명칭), DTC 설명을 표출합니다. - 선택 시 상세정보를 표출합니다.
2	[PC] 상세정보	상세정보 영역이 한 화면에 함께 표출됩니다.

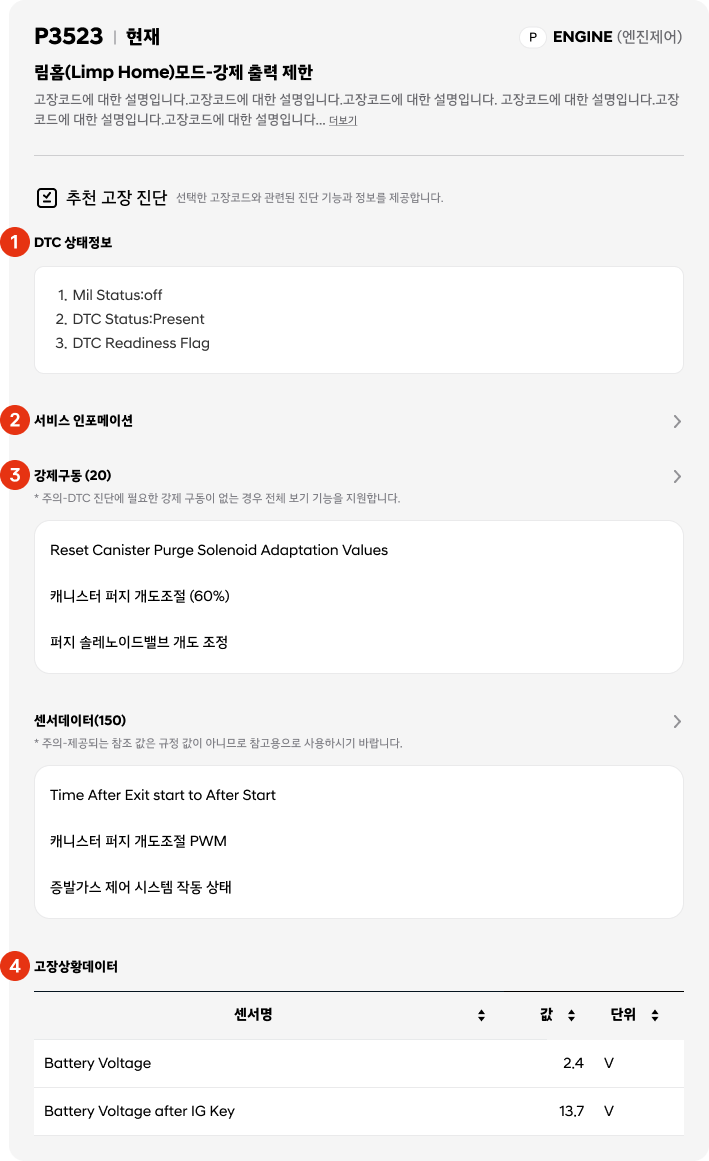

② 상세정보
추천 고장 진단 정보를 표출합니다.

구분	항목	내용
1	DTC 상태정보	선택된 DTC의 상태 정보를 표출합니다.
2	서비스 인포메이션	선택 시 새 창을 통해 GSW로 이동합니다.
3	부가기능 / 강제구동 / 센서데이터	해당 DTC와 연계된 부가기능 / 강제구동 /센서데이터가 있을 경우 각 영역에서 3개까지 표출합니다. 더보기 버튼을 통해 각 상세 페이지로 이동 가능합니다. - 해당 DTC의 시스템 정보를 유지한 상태로 상세 페이지로 이동합니다.
4	고장상황 데이터	프리즈 프레임 기능입니다. DTC에 정의된 센서에 대해 특정 프레임 값을 표출합니다.
