✔ 안내
차량에 장착된 컨트롤 시스템의 사양정보(파트넘버, H/W, S/W)를 읽어 제공하는 기능입니다.
→ 진입경로 : 메뉴 목록의 기본진단 > 사양정보

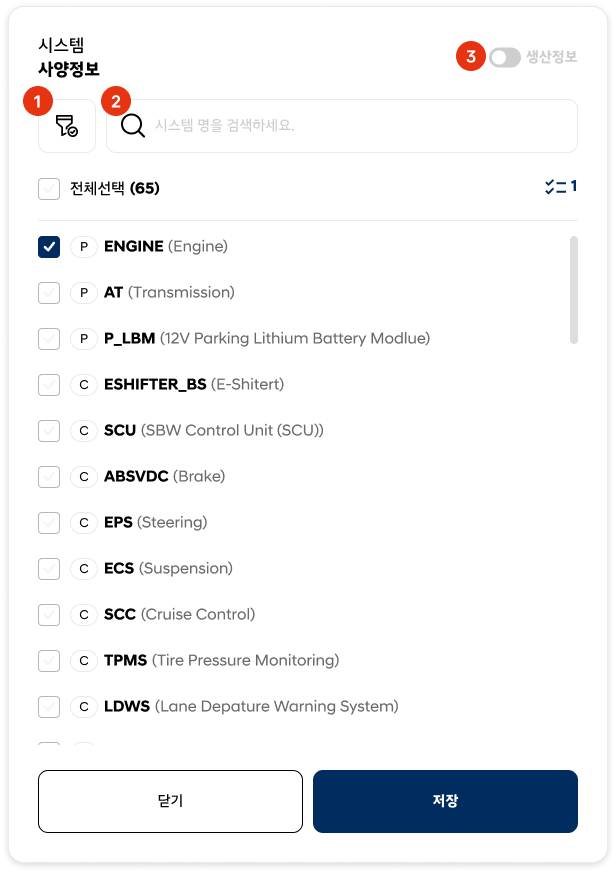

1.시스템 선택
시스템을 선택하여 검색할 사양정보 범위를 설정합니다.
| 구분 | 항목 | 내용 |
|---|---|---|
| 1 | 시스템 구분 필터 | 선택 시 파워트레인, 샤시, 바디, 멀티미디어 항목을 선택 및 선택 해제 할 수 있습니다. - 선택 내용에 따라 하단 시스템 목록이 필터링되어 표출됩니다. - 선택한 시스템이 필터링 되어 목록에 표출되지 않더라도 선택한 내용은 유지됩니다. |
| 2 | 검색 영역 | 키워드로 시스템을 검색할 수 있는 기능입니다. |
| 3 | 생산정보 ON/OFF | 선택 차종의 생산정보를 참조하여 장착된 시스템 목록을 출력합니다. 생산정보를 참조할 수 없는 경우에는 OFF 된 상태로 표출됩니다. |
2.주요 기능
시스템 선택 이후 사양정보 검색을 수행하여 표출합니다.

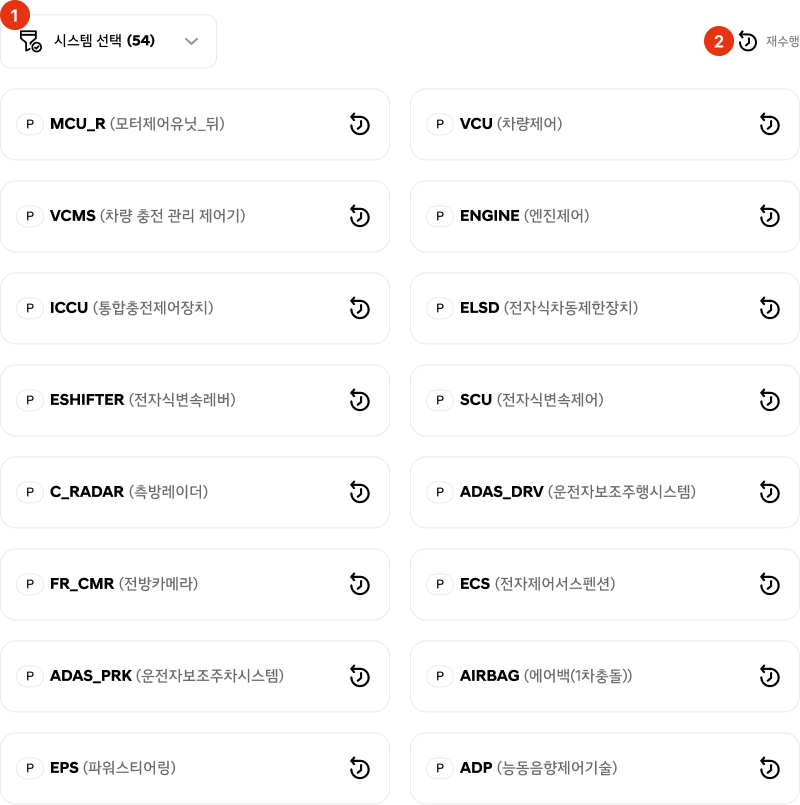

(1) 사양정보 목록
| 구분 | 항목 | 내용 |
|---|---|---|
| 1 | 시스템 구분 필터 | 선택 시 파워트레인, 샤시, 바디, 멀티미디어 항목을 선택 및 선택 해제 할 수 있습니다. - 선택 내용에 따라 하단 목록이 필터링되어 표출됩니다. |
| 2 | 재수행 버튼 | 선택 시 사양정보 검색을 재수행합니다. |
(2) 사양정보 상세
사양정보는 디바이스 종류(PC / Tablet / Mobile)에 따라 표출되는 방식이 각기 다릅니다.
PC의 경우 목록과 상세를 한 화면에 표출하고, Tablet, Mobile의 경우 목록과 상세를 분리하여 단계별로 표출합니다.

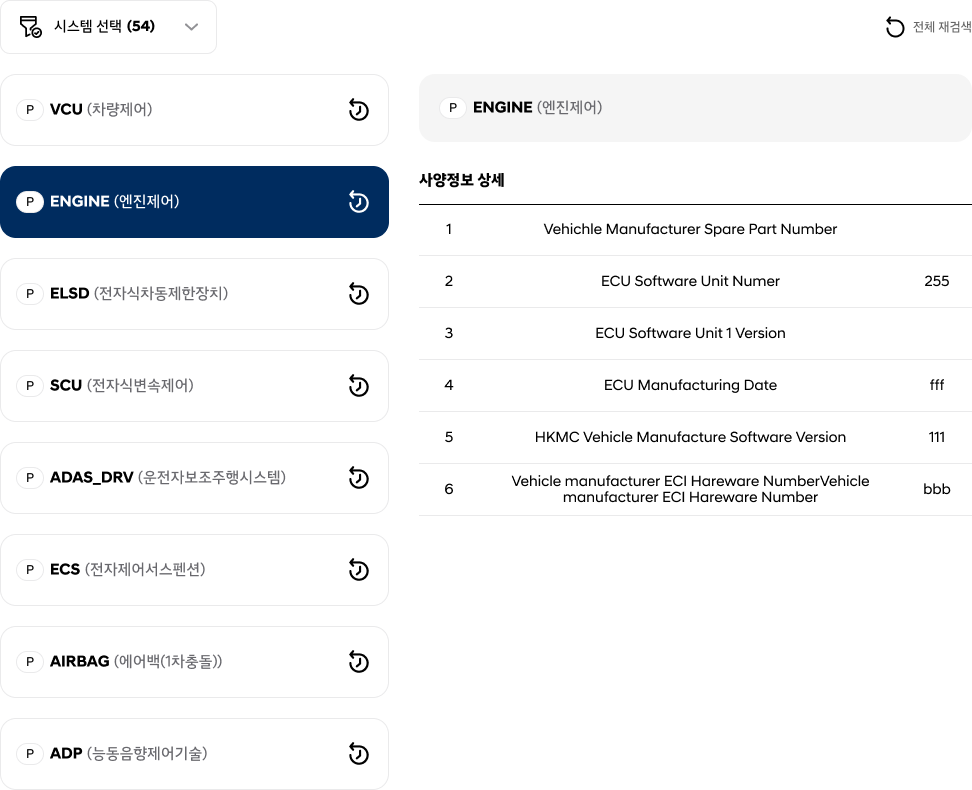

[PC 버전]

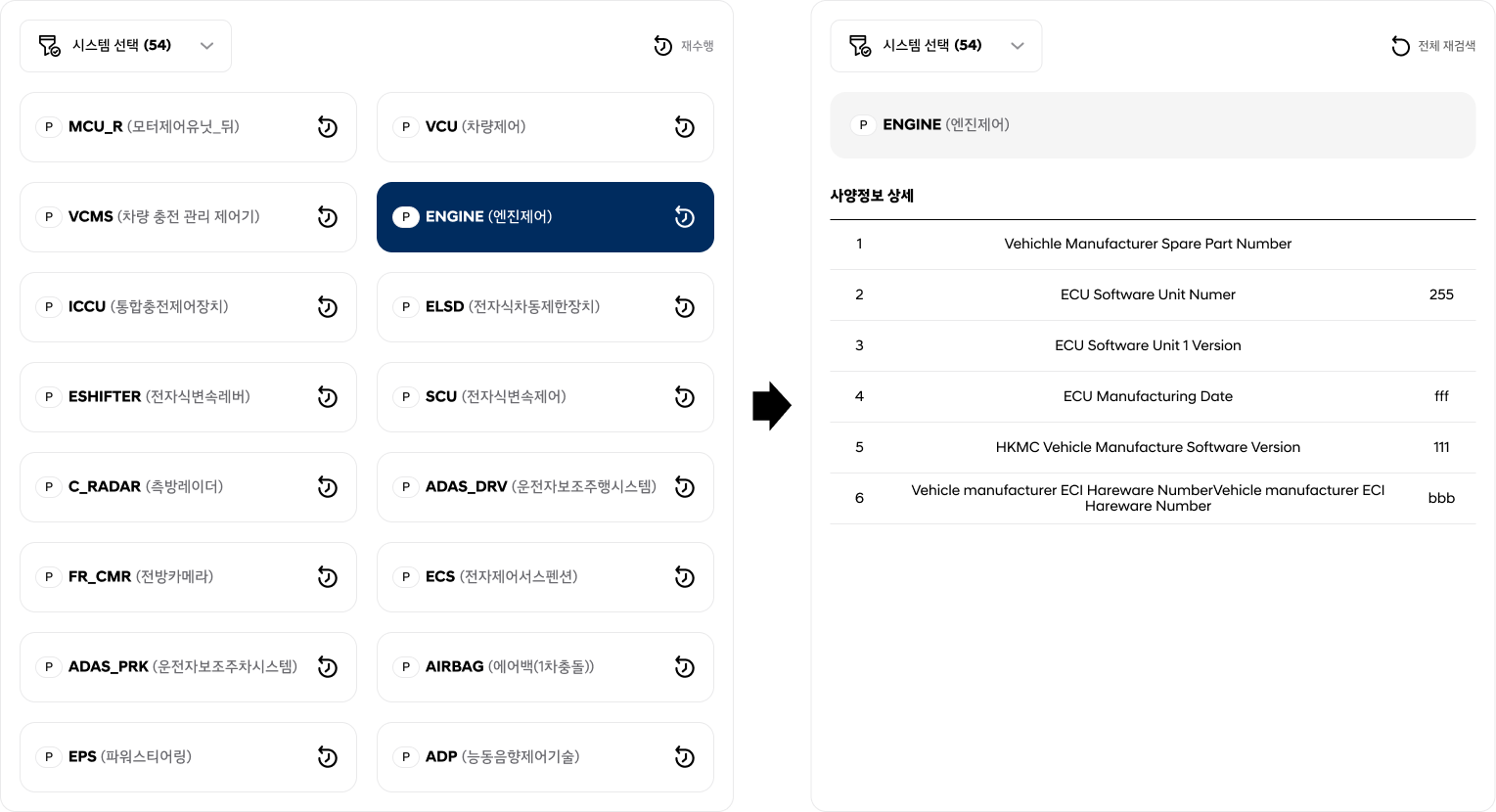

[Tablet / Mobile 버전]
