6-6. ECU 업그레이드

✔ 안내

차량제조사에서 필요에 따라 시행하는 이슈 사항에 대해 차량의 제어기의 문제 및 성능을 수정 및 향상하는 기능입니다.

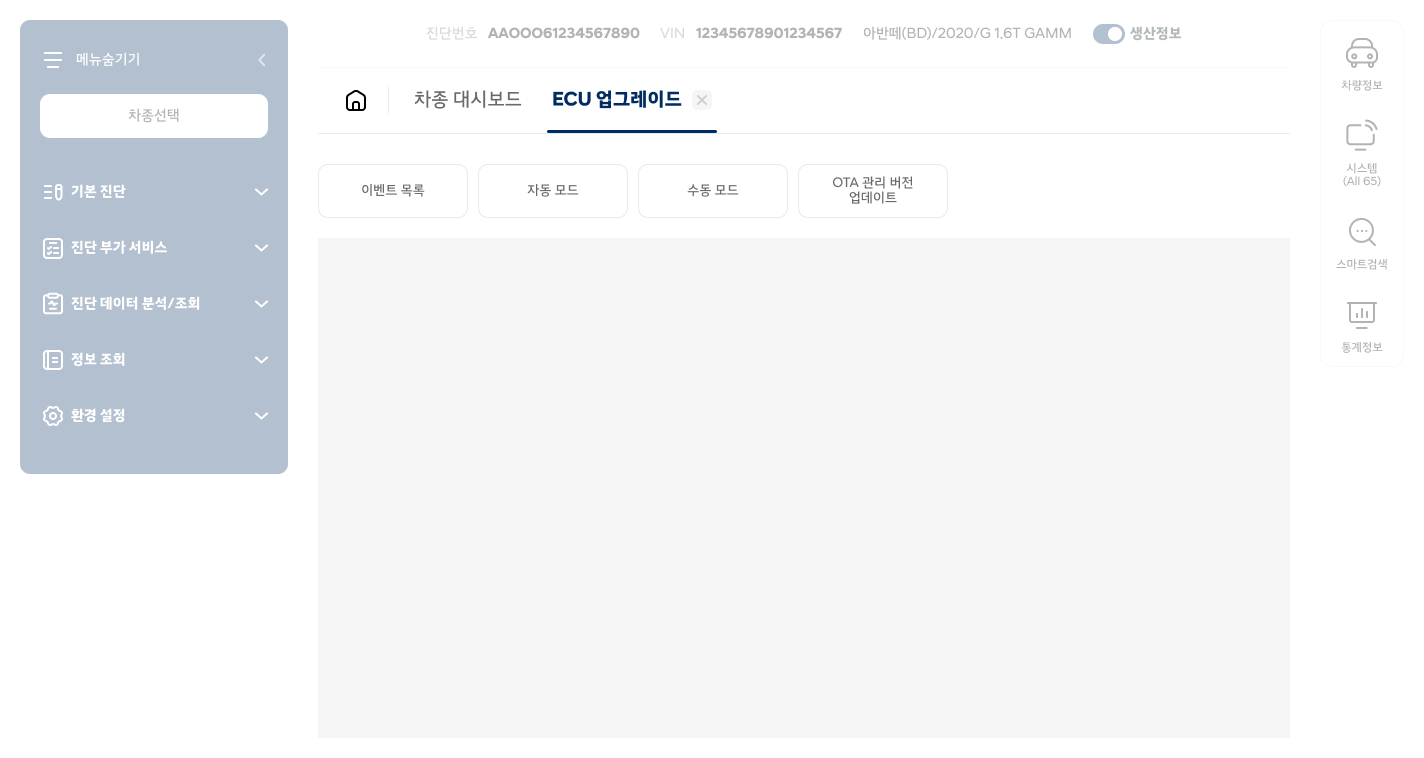

→ 진입경로 : 메뉴 목록의 기본진단 > ECU 업그레이드

1. 주요 특징

ECU 업그레이드는 상단 탭을 통해 이벤트 목록, 자동모드, 수동모드를 나누어 제공합니다.
사용자는 각자의 목적에 따라 이벤트 목록 조회와 업그레이드 수행을 진행할 수 있습니다.

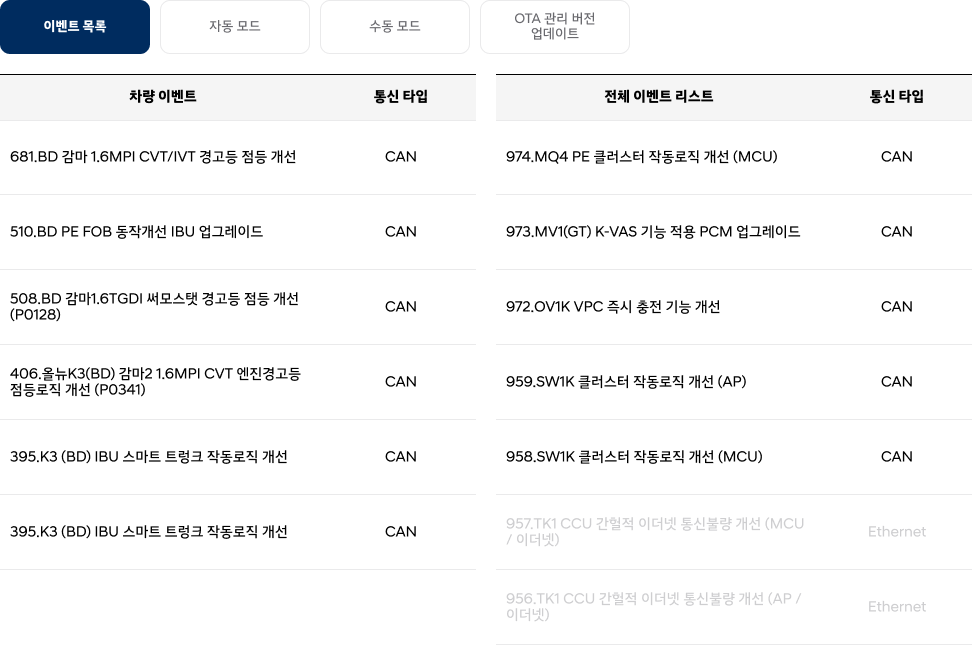

2. 이벤트 목록

선택 차종의 이벤트 리스트와 전체 이벤트 리스트를 나누어 표출합니다.
VCI Cloud 모듈에서는 CAN 통신기반의 이벤트 리스트를 지원하며, 현재는 SUMS 패키지 이벤트만 지원합니다.

※ 추후 일반 CAN 이벤트 지원 예정

3. ECU 업그레이드 자동모드

차량과 통신하여 선택 차종에 해당하는 ECU 업그레이드 이벤트를 자동 검색 후 롬아이디를 확인합니다.
사용자가 잘못된 ECU 업그레이드를 수행할 확률을 줄일 수 있습니다.


⚠️자동모드 수행 시 주의

자동모드 실패시, 수동모드에서 재 업그레이드를 진행해야 합니다.
자동모드에서 실패했을 경우, IG를 10초 동안 OFF 후, 다시 ON하여 수동모드로 재 업그레이드를 진행하여 주십시오.

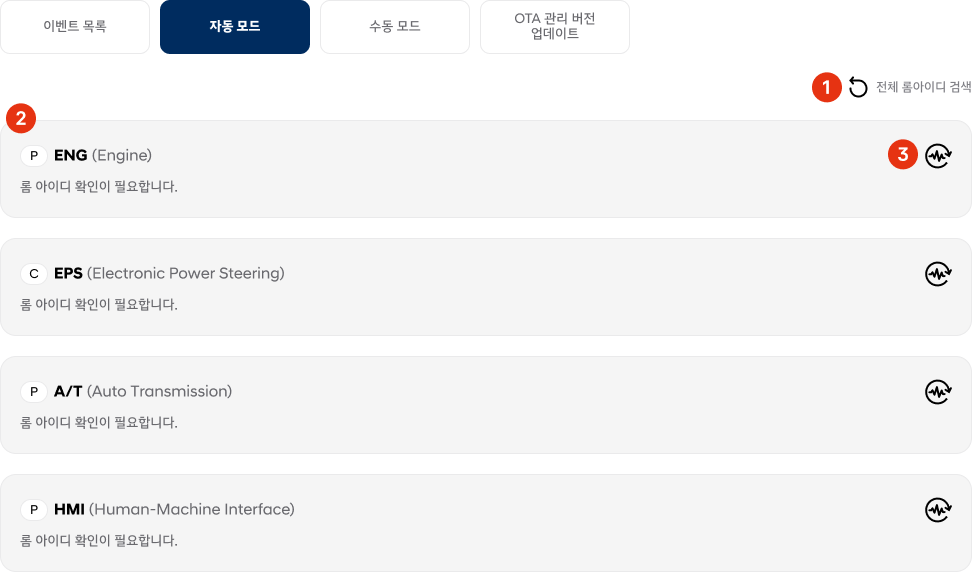

(1) 시스템 목록

구분	항목	내용
1	전체 롬아이디 검색	선택 시 표출된 시스템 기반의 ECU 업그레이드 이벤트 및 롬아이디를 일괄 검색합니다.
2	시스템 목록	ECU 업그레이드 이벤트가 존재하는 시스템 목록입니다. 시스템 구분, 시스템 약어, 시스템 명칭을 표현하며, 롬아이디 확인 상태에 따른 안내 문구가 표출됩니다. 롬아이디 검색 후 해당하는 ECU 업그레이드 이벤트 목록이 표출되며, 업데이트 아이콘을 선택해 업그레이드 수행이 가능합니다.
3	개별 롬아이디 검색	선택 시 해당하는 이벤트만 롬아이디를 검색 및 확인할 수 있습니다.  전체 롬아이디 목록 검색이 실패했을 경우 해당 버튼을 통해 재수행 할 수 있습니다.

(2) ECU 업그레이드 수행

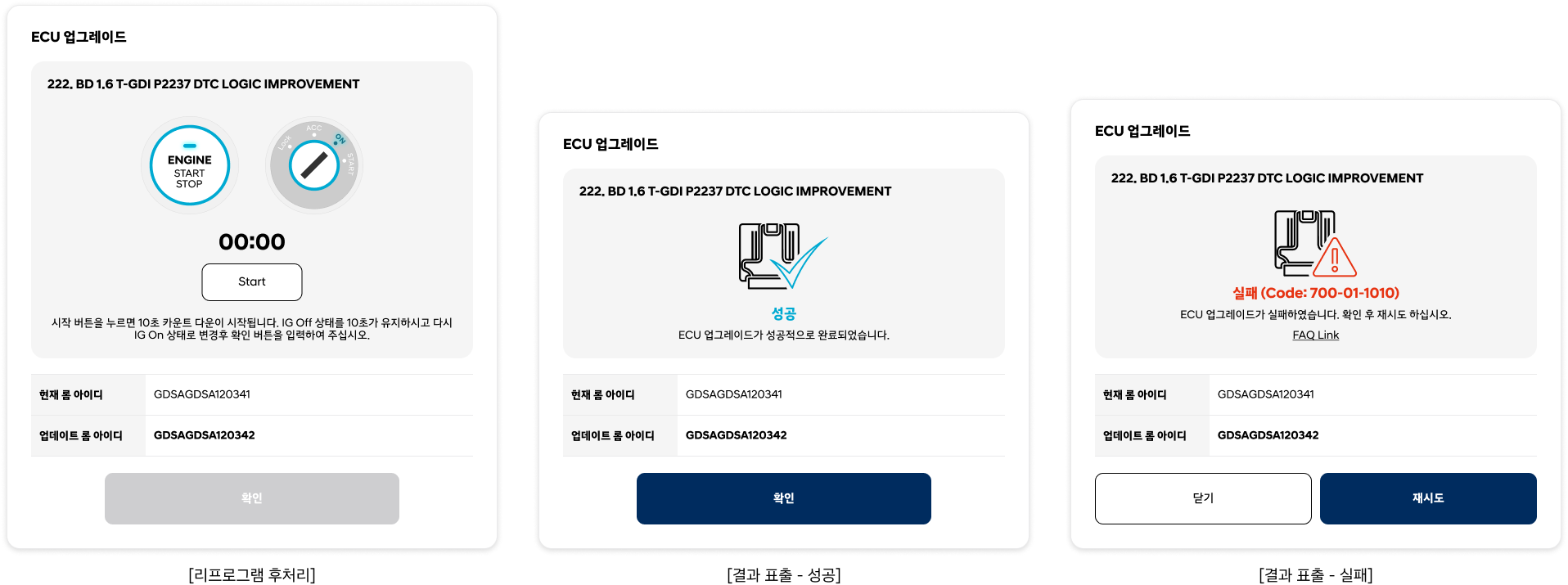

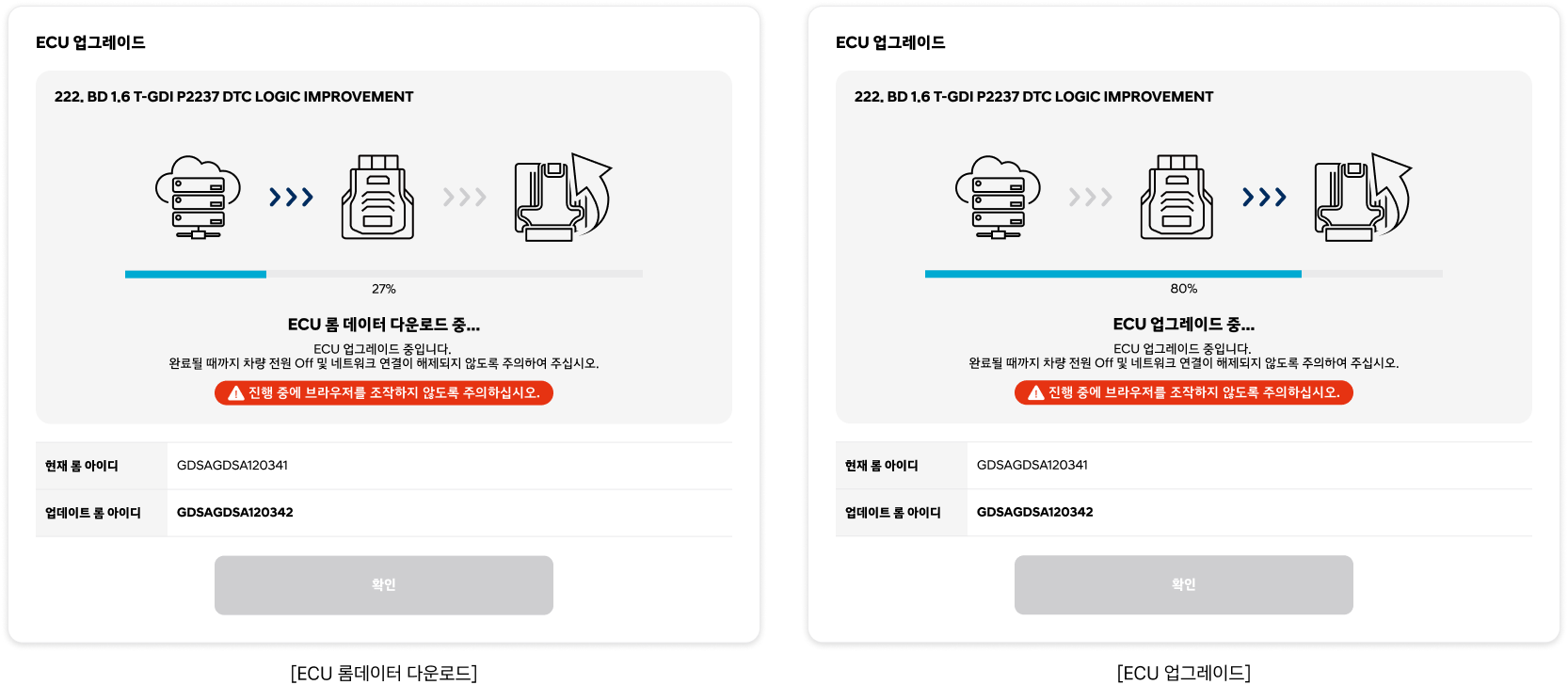

ECU 업그레이드 자동모드는 ECU 롬데이터 다운로드, ECU 업그레이드, 리프로그램 후처리, 결과 표출 순서로 수행됩니다.
이벤트명, 현재 / 업데이트 롬아이디와 함께 안내문구가 표출됩니다.

4. ECU 업그레이드 수동모드

수동모드는 자동모드를 실패하거나, 또는 목적에 의해 대체 업그레이드를 진행하는데 사용됩니다.
기능 진입 시 선택한 시스템에 대해 모든 이벤트를 표시하며, 현재 롬 아이디와 관계 없이 강제로 ECU 업그레이드를 진행합니다.

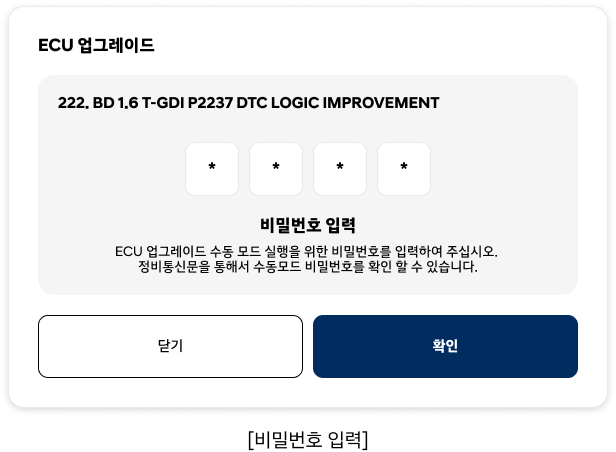

사용자의 의도에 맞게 ECU 업그레이드 이벤트를 선택한 뒤 비밀번호 입력을 진행합니다.

⚠️수동모드 수행 시 주의

선택된 이벤트와 제어기의 사양이 일치하지 않을 경우, ECU가 손상될 수 있습니다.

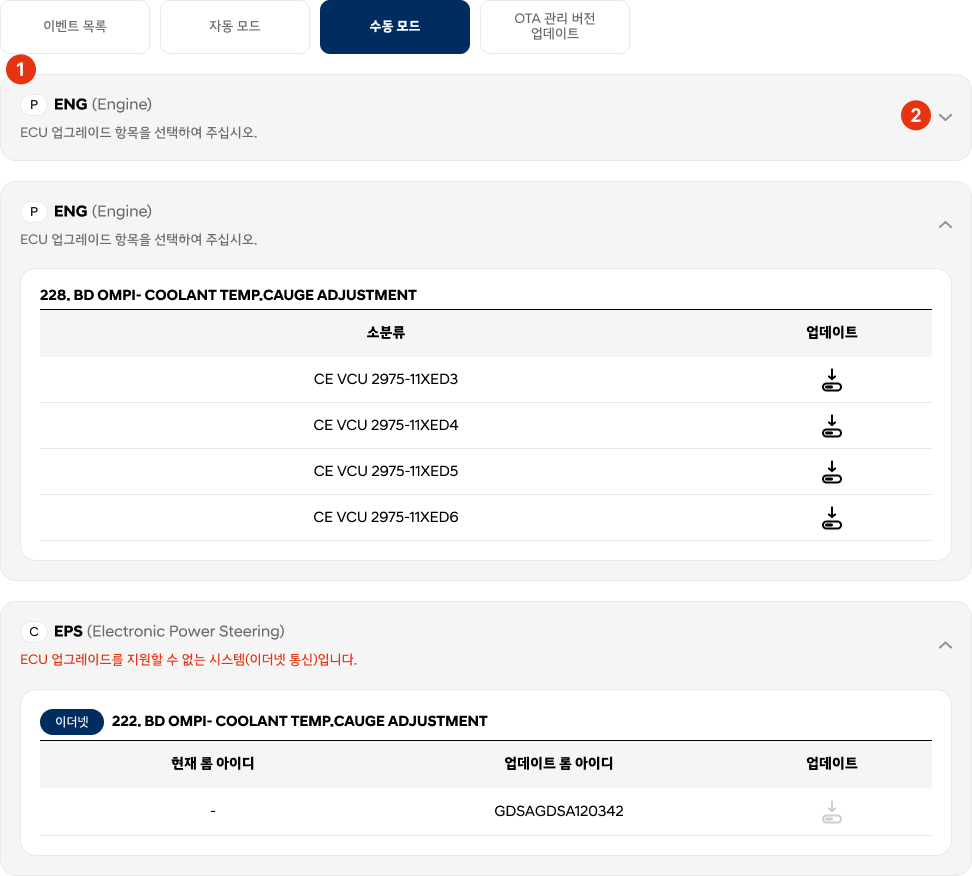

(1) 시스템 목록

(2) ECU 업그레이드 수행

ECU 업그레이드 수동모드는 비밀번호 입력, ECU 롬데이터 다운로드, ECU 업그레이드, 리프로그램 후처리, 결과 표출 순서로 수행됩니다.
