9. 스마트 EV 솔루션 – GITdocs_KOR

에너지 및 냉각수의 흐름도를 확인하고 주요 센서데이터를 통해 실시간으로 차량 상태를 확인하기 위한 EV 전용 기능입니다.

→ 진입경로 : 메뉴 목록의 EV 차량 진단 > 스마트 EV 솔루션

1.주요 특징

스마트 EV 솔루션은 차종에 따른 시스템과 센서가 기본 세팅되어 있으므로, 별도의 시스템 선택을 진행하지 않습니다.
메뉴 진입 시, 시스템 탭을 통해 흐름도와 함께 세팅된 내용을 확인할 수 있습니다.

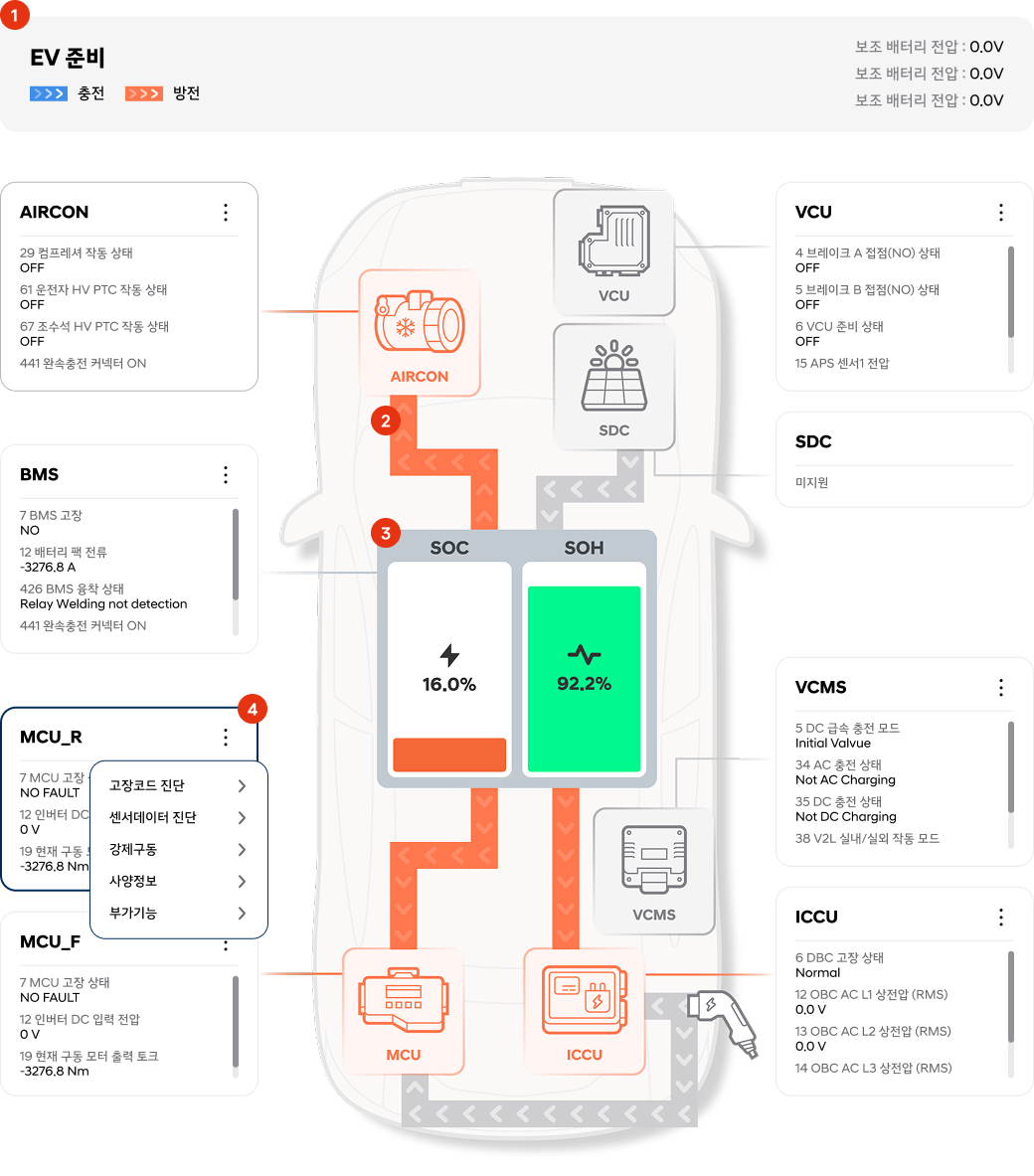

메뉴 진입 시 바로 표출되는 화면으로, 시스템 정보를 제공합니다.

구분	항목	내용
1	차량정보	차량의 상태와 기본 센서를 상단에 표출합니다. 차량 상태는 IG ON, EV 준비, 회생제동, AC 충전, DC 충전, 솔라루프 충전으로 구성됩니다.
2	흐름도	차량 상태에 따라 적합한 흐름도가 표출됩니다. 충전은 파란색, 방전은 주황색 흐름도로 확인할 수 있습니다.
3	SOC / SOH 정보	현재 SOC / SOH 정보를 표출합니다.
4	시스템	시스템별로 관련 센서 정보를 확인할 수 있으며, ⁝ 버튼 선택 시 기본 기능으로 이동할 수 있도록 목록이 제공됩니다.

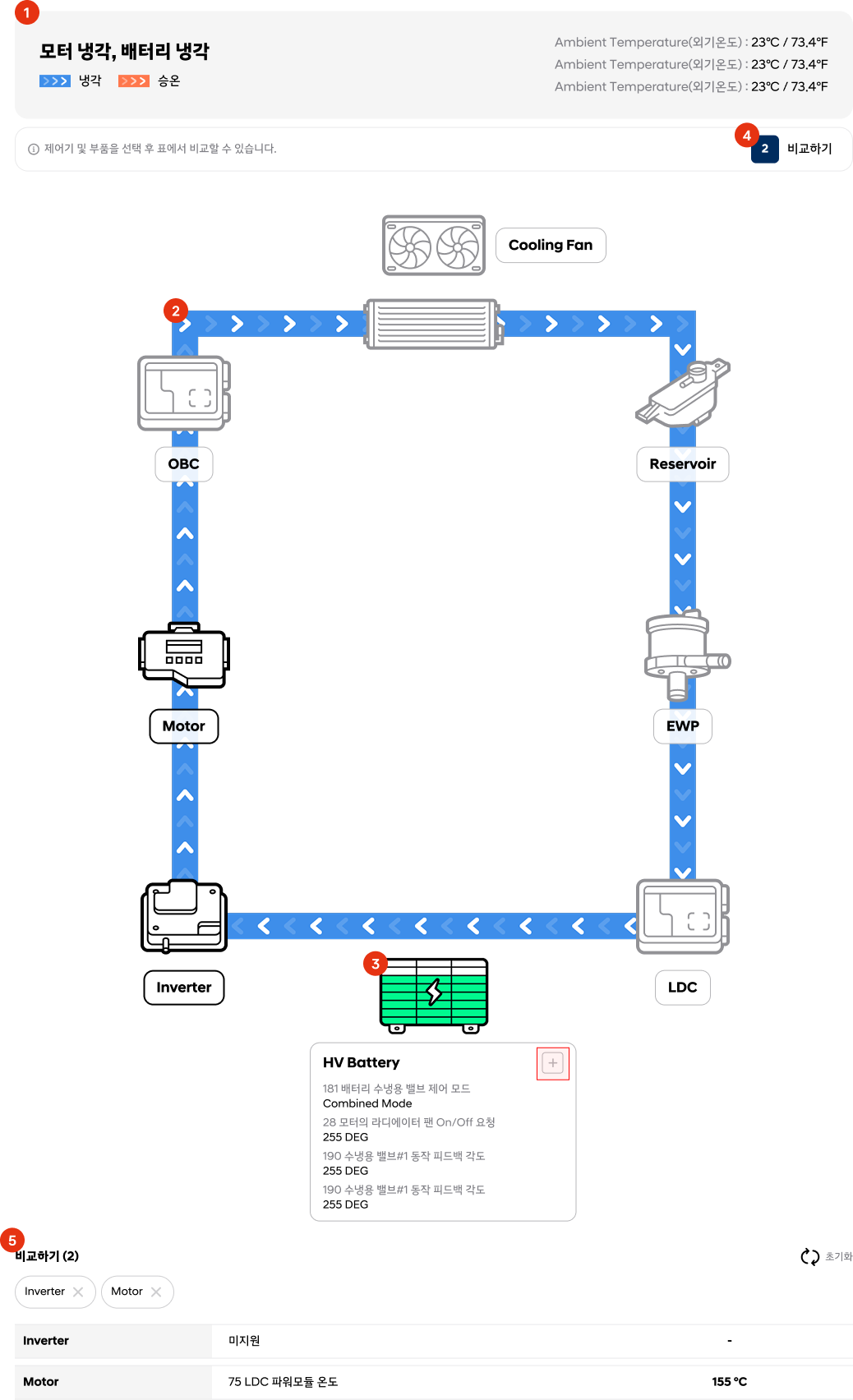

냉각 탭 선택 시 확인 가능한 화면으로, 모터와 배터리의 냉각 및 승온 정보를 제공합니다.

구분	항목	내용
1	에너지 흐름 정보	모터 및 배터리의 냉각 / 승온 정보를 표출합니다. 정보는 아래와 같이 제공됩니다. -모터냉각, 배터리 냉각 -모터 냉각, 배터리 승온 -단일 흐름도 -모터 승온, 배터리 냉각 -모터 승온, 배터리 승온
2	흐름도	배터리 냉각 / 승온 상태에 따라 적합한 흐름도가 표출됩니다. 냉각은 파란색, 승온은 주황색 흐름도로 확인할 수 있습니다.
3	부품 아이콘	흐름도와 관련된 부품 정보를 제공합니다. 부품 선택 시 상세 영역을 통해 부품에 해당하는 센서 목록과 값을 확인할 수 있습니다. + 버튼 선택 시 해당 부품을 비교하기 목록에 추가할 수 있습니다.
4	비교하기 목록	부품 아이콘 상세 영역에서 + 버튼을 선택한 경우, 해당 영역에 카운트됩니다. 비교하기 버튼 선택 시 상세 영역을 통해 선택했던 부품 목록을 볼 수 있습니다. 해당 부품 목록은 전체 삭제 또는 개별 삭제가 가능합니다. 상세 영역의 비교하기 버튼 선택 시 하단의 표를 통해 센서 목록을 구성, 주요 내용만 모아 확인할 수 있습니다.
5	비교하기 표	비교하기를 선택한 부품과 센서 내용을 화면 최하단 표를 통해서 확인할 수 있습니다. 전체 삭제 또는 개별 삭제가 가능합니다
